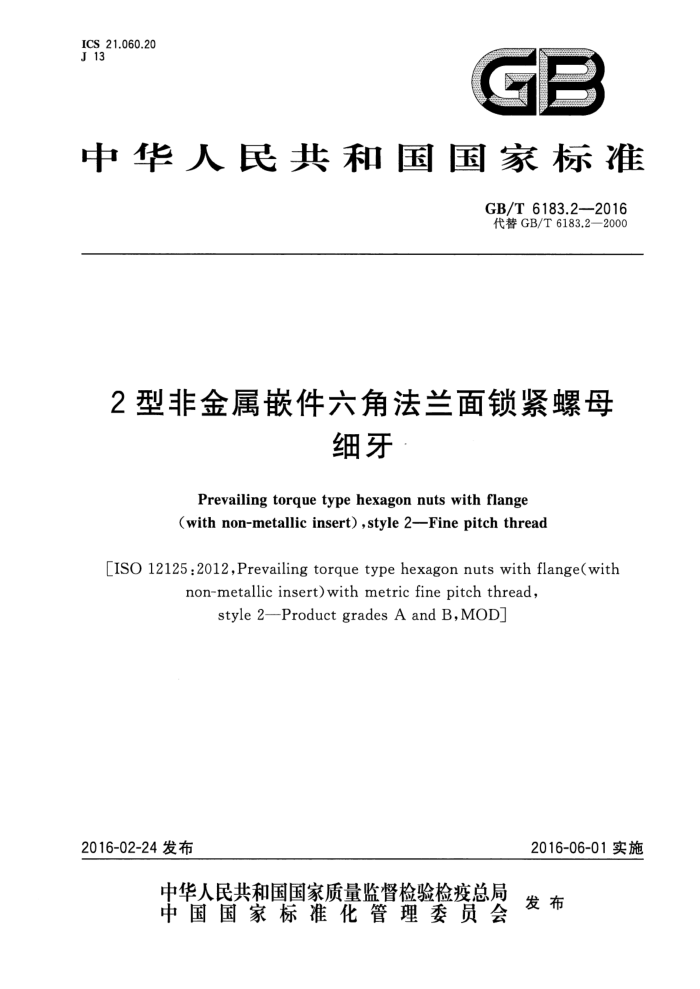

ICS 21.060.20 J 13
GP
中华人民共和国国家标准
GB/T6183.2—2016 代替GB/T6183.2—2000
2型非金属嵌件六角法兰面锁紧螺母
细牙·
Prevailing torque type hexagon nuts with flange (with non-metallic insert) ,style 2-Fine pitch thread
[ISO 12125 :2012,Prevailing torque type hexagon nuts with flange(with
non-metallic insert)with metricfinepitch thread
style 2-Product grades A and B,MODJ
2016-06-01实施
2016-02-24发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T6183.2—2016
前言
GB/T6183的本部分是“六角锁紧螺母”系列国家标准之一，该系列包括：
GB/T889.11型非金属嵌件六角锁紧螺母； -GB/T889.21型非金属嵌件六角锁紧螺母细牙； GB/T6172.2 2非金属嵌件六角锁紧薄螺母； GB/T61822型非金属嵌件六角锁紧螺母； GB/T6183.12型非金属嵌件六角法兰面锁紧螺母； GB/T6183.2 2型非金属嵌件六角法兰面锁紧螺母 细牙 GB/T61841型全金属六角锁紧螺母； GB/T6185.12型全金属六角锁紧螺母； GB/T6185.2 22型全金属六角锁紧螺母细牙； -GB/T6187.12型全金属六角法兰面锁紧螺母； GB/T 6187.2 22型全金属六角法兰面锁紧螺母细牙。
本部分是GB/T6183的第2部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分代替GB/T6183.2一2000《非金属嵌件六角法兰面锁紧螺母细牙》，与GB/T6183.2-
2000相比，主要技术变化如下：
修改标准名称；删除“如需其他技术要求，...GB/T3098.9和GB/T3103.1)中选择。”（2000年版第1章）；引用螺纹标准统一为GB/T193、GB/T9145（第2章）；机械性能等级修改为：8mm≤D≤16mm：6、8、10（QT）；16mm 本部分使用重新起草法修改采用ISO12125：2012《2型有效力矩型非金属嵌件六角螺母米制细牙螺纹产品等级A和B级》（英文版）。
本部分与ISO12125：2012的技术性差异及其原因如下：
删除ISO12125规定：“如需其他技术要求，...ISO2320、ISO4759-1中选择。”（第1章），不属于本标准规定的内容；在规范性引用文件中，用我国标准代替国际标准（第2章），增加引用GB/T6177.2（第1章）、 GB/T90.2（表2)和GB/T1237（5.1），删除对ISO724的引用，以符合我国紧固件基础标准；机械性能等级修改为：8mm≤D≤16mm：6、8、10（QT）；16mm I GB/T6183.2—2016
本部分还做了以下编辑性修改：
修改标准名称。 本部分由中国机械工业联合会提出。 本部分由全国紧固件标准化技术委员会（SAC/TC85）归口。 本部分负责起草单位：中机生产力促进中心。 本部分参加起草单位：机械工业通用零部件产品质量监督检测中心、宁波中机机械零部件检测有限
公司。
本部分由全国紧固件标准化技术委员会秘书处负责解释。 本部分所代替标准的历次版本发布情况为：
GB/T6183.2—2000。
Ⅱ GB/T6183.2—2016
2型非金属嵌件六角法兰面锁紧螺母
细牙
1范围
GB/T6183的本部分规定了细牙2型非金属嵌件六角法兰面锁紧螺母的型式尺寸、技术条件和标记。
本部分适用于螺纹公称直径D=8mm20mm、细牙螺纹、性能等级为6级、8级和10级、产品等级为A级和B级的2型非金属嵌件六角法兰面锁紧螺母。A级用于D≤16mm;B级用于D>16mm 的螺母。
注：这种螺母相当于GB/T6177.2加上有效力矩部分。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T90.1紧固件验收检查（GB/T90.1—2002,idtISO3269:2000） GB/T 90.2 紧固件标志与包装 GB/T193 普通螺纹直径与螺距系列（GB/T193—2003，ISO261：1998，MOD) GB/T1237 紧固件标记方法（GB/T1237—2000，eqvISO8991：1986） GB/T3098.2 紧固件机械性能螺母（GB/T3098.2一2015，ISO898-2：2012，MOD） GB/T 3098.9 紧固件机械性能有效力矩型钢锁紧螺母（GB/T3098.9一2010，ISO2320：2008，
IDT)
GB/T 3103.1 紧固件公差螺栓、螺钉、螺柱和螺母（GB/T3103.1一2002，idtISO4759-1：2000） GB/T5267.1 紧固件电镀层（GB/T5267.1—2002，ISO4042：1999，IDT） GB/T5267.2 紧固件非点解锌片涂层（GB/T5267.2-2002，ISO10683：2000，IDT） GB/T5276 紧固件螺栓、螺钉、螺柱及螺母尺寸代号和标注（GB/T5276一2015，ISO225：
2010,MOD)
GB/T 5779.2 紧固件表面缺陷螺母（GB/T5779.2—2000，idtISO6157-2：1995） GB/T 6177.2 2六角法兰面螺母细牙（GB/T6177.2—2016，ISO10663：2012，MOD） GB/T9145 普通螺纹中等精度、优选系列的极限尺寸（GB/T9145一2003，ISO965-2：1998，
MOD)
GB/T16938 紧固件螺栓、螺钉、螺柱和螺母通用技术条件（GB/T16938一2008，ISO8992： 2005，IDT)
3尺寸
螺母的型式尺寸见图1和表1。 尺寸代号和标注应符合GB/T5276。 GB/T6183.2—2016
x
.0.75°±0.75°
：有效力矩部分形状由制造者自选；
bmw 一扳拧高度，见表1注； °?=90°~120°; d8=15°~25°; "在dwin处测量；棱边形状由制造者任选。
图1
表1尺寸
单位为毫米
螺纹规格 (D×P*)
M10X1
M12X1.5
(M10X1.25)b (M12X1.25)b (M14X1.5)§
M8×1
M16X1.5 M20X1.5
1.2 8.75 8.00 17.9 15.8 14.38 11.10 8.74
1.5 10.80 10.00 21.8 19.6 16.64 13.50 10.30
1.8 13.00 12.00 26.00 23.8 20.03 16.10 12.57
2.1 15.10 14,00 29.9 27.6 23.36 18.20 14.80
2.4 17.30 16.00 34.5 31.9 26.75 20.30 17.20
3.0 21.60 20.00 42.8 39.9 32.95 24.80 20.30
U
max min max min min max min
d.
de d. e
h
2 GB/T6183.2—2016
5 标记 5.1 标记方法
标记方法按GB/T1237规定。 5.2 标记示例
螺纹规格为M12X1.5、细牙螺纹、性能等级为8级、表面不经处理、产品等级为A级的2型非金属嵌件六角锁紧螺母的标记：
螺母 GB/T6183.2 M12X1.5 GB/T 6183.2—2016
附录A （规范性附录）
六角和法兰的检验
A.1推荐的六角部分检验方法
推荐的六角部分检验方法见图A.1和表A.1。 为确定六角高度、扳拧高度、圆角和对边宽度是否符合要求，应使用A和B两个光滑环规测量头
部。量规A应套入六角部分并置于法兰上。量规B放在与螺母轴心线垂直的顶面上。两个量规不应接触。
A.2 2推荐的法兰厚度检验方法
推荐的法兰厚度检验方法见图A.1和表A.1 量规C是一个塞尺或环规。它用于检验量规与六角部分接合处的法兰厚度是否等于或大于规定
值。当螺母置于平板上，量规C应能塞入量规A下，并不应有接触。
W
V
W
W
说明： 1——量规A； 2——量规B； 3-—量规C 注：Wamiae理论；
Wpmx=emin-0.01mm; T,mx=mwmiao
图A.1
5
