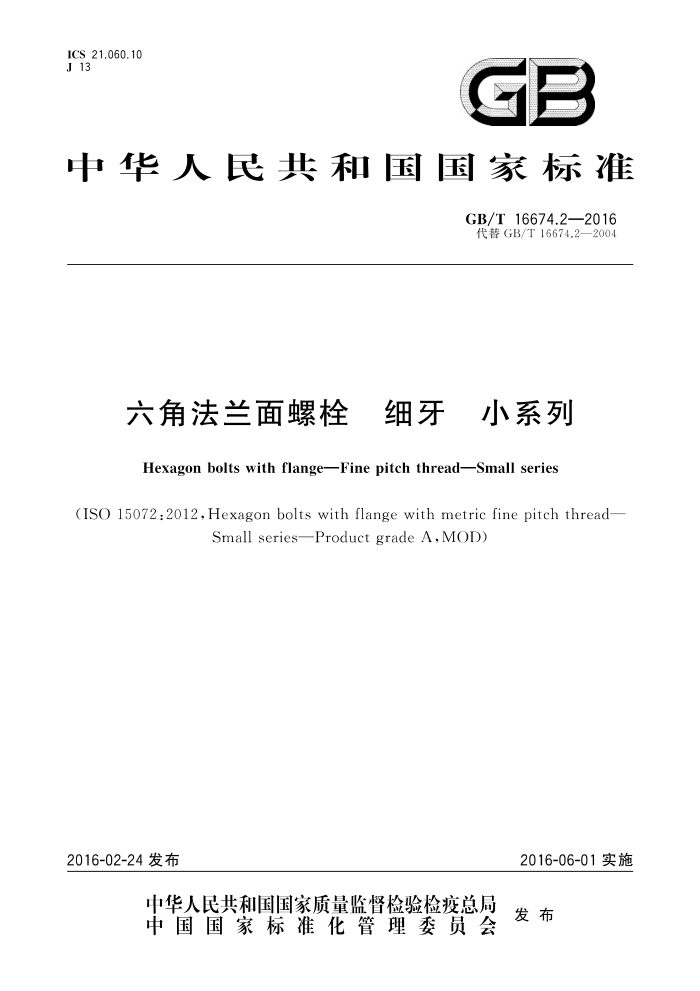

ICS 21.060.10 J 13GB
中华人民共和国国家标准
GB/T16674.2—2016 代替GB/T16674.2—2004
六角法兰面螺栓 细牙 小系列 Hexagon bolts with flange-Fine pitch threadSmall series
(ISO 15072:2012,Hexagon bolts with flange with metric fine pitch thread-
Small seriesProduct grade A,MOD)
2016-02-24发布
2016-06-01实施
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T16674.2—2016
前言
GB/T16674的本部分是“六角法兰面螺栓”系列国家标准之一，该系列包括：
-GB/T5789六角法兰面螺栓加大系列B级；一GB/T5790六角法兰面螺栓加大系列细杆B级； GB/T16674.1六角法兰面螺栓小系列；一GB/T16674.2六角法兰面螺栓细牙 小系列本部分是GB/T16674的第2部分。 本部分按照GB/T1.1一2009给出的规则起草本部分代替GB/T16674.2—2004《六角法兰面螺栓 全细牙小系列》，与GB/T16674.2—2004相
比，主要技术变化如下：
一增加12.9级钢螺栓（第1章）；
删除如需其他技术要求，...GB/T3098.6和GB/T3103.1)中选择。”（2004年版第1章）； —钢螺栓表面缺陷增加：对8.8、9.8及10.9级按GB/T5779.1规定（表2）；
-
增加钢螺栓表面不经处理，取消表面氧化处理（表2)；一增加钢螺栓非电解锌片涂层技术要求按GB/T5267.2（表2）；增加不锈钢螺栓钝化处理技术要求按GB/T5267.4（表2）；规定标记中表面处理仅允许省略：表面不经处理，代替氧化处理（5.2）
-
本部分使用重新起草法修改采用ISO15072：2012《六角法兰面螺栓米制细牙螺纹 文小系列产品等级A》（英文版）。
本部分与ISO15072：2011的技术性差异及其原因如下：
删除ISO15072规定：如需其他技术要求，*·ISO965-2、ISO3506-1中选择（第1章），不属于本部分规定的内容；在规范性引用文件中，用我国标准代替国际标准（第2章），增加引用GB/T90.2（表2）、 GB/T5779.1（表2）和GB/T1237（5.1），以符合我国紧固件基础标准；钢螺栓表面缺陷增加：对8.8、9.8及10.9级按GB/T5779.1规定（表2）；增加包装技术要求（表2），以符合我国紧固件基础标准；一修改标记示例为简化标记示例（5.2），以符合GB/T1237的规定。 本部分还做了下列编辑性修改：
一
修改标准名称；删除ISO15072参考文献。
- -
本部分由中国机械工业联合会提出。 本部分由全国紧固件标准化技术委员会（SAC/TC85)归口。 本部分负责起草单位：中机生产力促进中心。 本部分参加起草单位：宁波宁力高强度紧固件有限公司。 本部分由全国紧固件标准化技术委员会秘书处负责解释。 本部分所代替标准的历次版本发布情况为：
-GB/T16674.2—2004。
1 GB/T 16674.2—2016
六角法兰面螺栓 细牙小系列
1范围
GB/T16674的本部分规定了小系列细牙六角法兰面螺栓的型式尺寸、技术条件和标记本部分适用于螺纹公称直径d=8mm～16mm、细牙螺纹、小系列、性能等级为8.8、9.8、10.9、
12.9/12.9和A2-70、产品等级为A级的六角法兰面螺栓。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件
?
GB/T 2 紧固件外螺纹零件末端（GB/T2一2016，ISO4753:2011，MOD) GB/T 90.1 紧固件验收检查（GB/T90.1—2002，idtISO3269：2000) GB/T 90.2 紧固件 标志与包装（GB/T90.2一2002） GB/T 193 普通螺纹直径与螺距系列（GB/T193—2003，ISO261：1998，MOD） GB/T 1237 紧固件标记方法（GB/T1237—2000，eqvISO8991：1986） GB/T 3098.1 紧固件机械性能螺栓、螺钉和螺柱（GB/T3098.1一2010，ISO898-1：2009，
MOD)
GB/T 3098.6 紧固件机械性能 不锈钢螺栓、螺钉和螺柱（GB/T3098.6一2014，ISO3506-1： 2009,MOD)
GB/T 3103.1 紧固件公差螺栓、螺钉和螺母（GB/T3103.1一2002，idtIS04759-1：2000） GB/T 5267.1 紧固件电镀层（GB/T5267.1—2002,ISO4042：1999，IDT) GB/T 5267.2 紧固件非电解锌片涂层（GB/T5267.2—2002，ISO10683：2000，IDT） GB/T 5267.4 紧固件表面处理耐腐蚀不锈钢钝化处理（GB/T5267.4一2009，ISO16048：2003，
IDT)
GB/T 5276 紧固件 螺栓、螺钉、螺柱及螺母尺寸代号和标注（GB/T5276一2015，ISO225： 2010,MOD)
GB/T 5779.1 紧固件表面缺陷 螺栓、螺钉和螺柱一般要求（GB/T5779.1一2000.idtISO 6157-1:1988)
GB/T 5779.3 紧固件表面缺陷 螺栓、螺钉和螺柱特殊要求（GB/T5779.3一2000，idtISO 6157-3:1988)
GB/T 9145 普通螺纹 中等精度、优选系列的极限尺寸（GB/T9145-2003，ISO965-2：1998， MOD)
GB/T 16938 紧固件 螺栓、螺钉、螺柱和螺母 通用技术条件（GB/T16938—2008，ISO8992： 2005,IDT)
3尺寸
螺栓的型式尺寸见图1～图4和表1。
1 GB/T16674.2—2016
尺寸代号和标注应符合GB/T5276。
(b)
头部顶面应为平的或凹穴的，由制造者选择。 顶面应倒角或倒圆。倒角或倒圆起始的最小直径应为对边宽度的最大值减去其数值的15%。 如头部顶面制成凹穴型，其边缘可以倒圆，边缘形状可由制造者任选。 倒角端（GB/T2）。 d 3=15°~~30° 。扳拧高度kw，见表1注。 」不完整螺纹的长度u≤2P。
图1六角法兰面螺栓粗杆（标准型）
单位为毫米
0. 5d*l
注：其他尺寸，见图1。 “倒圆或倒角或圆锥的。 d2~螺纹中径（辗制螺纹坏径）。
图2六角法兰面螺栓 细杆（R型）（使用要求时） GB/T16674.2—2016
0. 75° ±0. 5°
0.75° ±0.5°
F型无沉割槽（标准型）
U型 有沉割槽（使用要求或制造者选择）
"c在dwmin处测量。 b=15°~25°。 最大和最小头下圆角。
c
d支承面与圆角应光滑连接
图3六角法兰面螺栓头下形状（支承面）
图4全螺纹六角法兰面螺栓 GB/T16674.2—2016
表1尺寸 M10X1 M10X1.25 3.0 1.0
单位为毫米
螺纹规格 dXpa
M12X1,25 M12X1.5
M8×1
M16X1.5
(M14 X1.5)b
4.5 1.5 30 36 一 1.8 13.7 15.2 24.7 12.00 11.73 12.8 22.5 16.50 12.1 5.4 2.1 0.6 0.7 0.54 0.24 5.7 15.00 14.73 0.35 0.15
4. 5 1.5 34 40 一 2.1 15.7 17.7 28.6 14.00 13.73 14.8 26.5 19.86 12.9 5.6 2.1 0.6 0.9 0.63 0.28 5.7 18.00 17.73 0.45 0.20
4. 5 1.5 38 44 57 2.4 17.7 20.5 32.8 16.00 15.73 17.2 30.6 23.15 15.2 6.8 3.2 0.6 1.0 0.72 0.32 8.8 21.00 20.67 0.50 0.25
3.0 1.0 22 28 一 1.2 9.2 10.0 17.0 8.00 7.78 8.8 14.9 10.95 8.5 3.8 2.1 0.4 0.5 0.36 0.16 5.7 10.00 9.78 0.25 0.10
max min :
3
26 32 一 1.5 11.2 12.5 20.8 10.00 9.78 10.8 18.7 14.26 9.7 4.3 2.1 0.4 0.6 0.45 0.20 5.7 13.00 12.73 0.30 0.15
b参考
e min
c
F型
d. U型 max d.
max max min max min min max min max min max max min 参考 max min max min
d.
dv dw 2 k kw It ri r
r3
r4
U
4 GB/T16674.2—2016
表1（续）
单位为毫米
螺纹规格 dXp: /8-h
M10 X1 M10X1.25
M12X1,25 M12X1.5 1,和L
(M14X1.5)b
M8×1
M16X1.5
公称 min max 1 Le Is 1g L: La 1s Ls Ls 1e
min max min max min max min max min max
16 15.65 16.35 一 20 19.58 20.42 25 24.58 25.42 30 29.58 30.42 35 34.5 35.5 6.75 13 40 39.5 40.5 11.75 18 6.5 14 45 44.5 45.5 16.75 23 11.5 19 6.25 5 50 49.5 50.5 21.75 28 16.5 24 11.25 20 6 55 54.4 55.6 26.75 33 21.5 29 16.25 25 11 21 7 17 60 59.4 60.6 31.75 38 26.5 34 21.25 30 16 26 12 22
一一
一
一 - 一
-
一
-
一 - 一
-
一
一
-
一
- 一一
一
一
+nnn
I
一
一
一
16
一
17 27
65 64.4 65.6 36.75 43 31.5 39 26.25 35 70 69.4 70.6 41.75 48 36.5 44 31.25 40 26 36 22 32 80 79.4 80.6 51.75 58 46.5 54 41.25 50
21
31
32 42
46 56 42 52
90 89.3 90.7 100 99.3 100.7 110 109.3 110.7 120 119.3 120.7 130 129.2 130.8 140 139.2 140.8 150 149.2 150.8 160 159.2 160.8
56.5 64 51.25 60 66.5 74 61.25 70 56 66 52 62
46
71.25 80 66 76 62 72
72 82 76 86 86 96 96 106 106 116
81.25 90
76 80 90
86 90 100
注：如果产品通过了附录A的检验，则应视为满足了尺寸c、和k的要求 P--螺距。 b尽可能不采用括号内的规格，公称≤125mm。 d125mm
5 GB/T16674.2—2016
技术条件和引用标准
4
技术条件和引用标准见表2。
表 2 技术条件和引用标准
材料通用技术条件
不锈钢
钢
GB/T 16938
公差标准等级标准产品等级标准
6g
螺纹
GB/T 193,GB/T 9145
8.8、9.8、10.9、12.9/12.9
A2-70 GB/T 3098.6
机械性能
GB/T 3098.1
A GB/T 3103.1
公差
对12.9/12.9:GB/T5779.3;
表面缺陷
-
其他：GB/T5779.1
不经处理；电镀技术要求按GB/T5267.1；非电解锌片涂层技术要求按GB/T5267.2
简单处理；钝化处理技术要求按GB/T5267.4
表面处理
如需其技术要求或他表面处理，应由供需协议
GB/T 90.1,GB/T 90.2
验收及包装
标记
5
5.1 标记方法
标记方法按GB/T1237规定。 5.2 标记示例
示例1：螺纹规格d=M12X1.25、公称长度1=80mm、由制造者任选的F或U型、细牙螺纹、小系列、性能等级为8.8级、表
面不经处理、产品等级为A级的六角法兰面螺栓的标记：
螺栓GB/T16674.2 M12X1.25X80
示例2：螺纹规格d=M12X1.25、公称长度l=80mm、F型、细牙螺纹、小系列、性能等级为8.8级、表面不经处理、产品等
级为A级的六角法兰面螺栓的标记：
螺栓GB/T16674.2 2M12X1.25X80F
示例3：在特殊情况下，如要求细杆R型时，则应在标记中增加“R”：
螺栓GB/T16674.2 M12X1.25X80R
