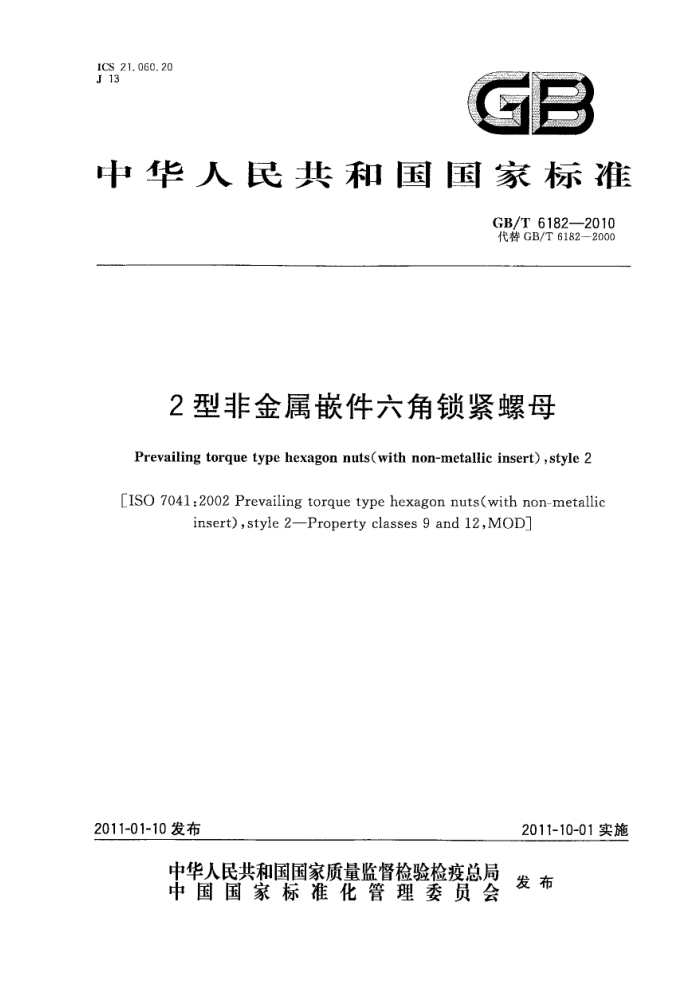

1CS 21.060.20 J 13
中华人民共和国国家标准
GB/T6182—2010 代替GB/T61822000
2型非金属嵌件六角锁紧螺母 Prevailing torque type hexagon nuts(with non-metallic insert) , style 2 [ISO 7041 :2002 Prevailing torque type hexagon nuts(with non-metallic
insert),style2—Propertyclasses9and12,MOD
2011-10-01实施
2011-01-10发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T6182--2010
前言
本标准是国家标准“有效力矩型锁紧螺母”产品系列标准之一，该系列标准包括：
-GB/T889.1—2000 1型非金属嵌件六角锁紧螺母； GB/T889.2-2000 1型非金属嵌件六角锁紧螺母 细牙； GB/T6172.2--2000 非金属嵌件六角锁紧薄螺母； GB/T6182--2010 2型非金属嵌件六角锁紧螺母； GB/T6183.1—2000 非金属嵌件六角法兰面锁紧螺母； GB/T6183.2—2000 非金属嵌件六角法兰面锁紧螺母 细牙； GB/T6184—2000 1型全金属六角锁紧螺母； GB/T6185.1—2000 2型全金属六角锁紧螺母； -GB/T6185.2—20002型全金属六角锁紧螺母 细牙； GB/T6186--20002型全金属六角锁紧螺母9级； GB/T6187.1-2000 全金属六角法兰面锁紧螺母； GB/T6187.2-—2000 全金属六角法兰面锁紧螺母细牙。
本标准修改采用国际标准ISO7041：2002《有效力矩型六角螺母（非金属嵌件）、2型 性能等级9 和12级》（英文版），主要修改如下：
在引用文件中，用我国标准代替国际标准（第2章）； ISO7041未规定包装技术要求，本标准予以规定（表2）； ISO7041未规定简化标记，本标准按GB/T1237给出简化的标记(5.2）。
本标准代替GB/T6182一2000《2型非金属嵌件六角锁紧螺母》。 本标准与GB/T6182—2000相比主要变化如下：
调整了最小扳拧高度（mw）（见表1）；增加非电解锌片涂层（见表2）。
本标准由中国机械工业联合会提出。 本标准由全国紧固件标准化技术委员会（SAC/TC85)归口。 本标准起草单位：中机生产力促进中心。 本标准所代替标准的历次版本发布情况为：
GB6182—1986.GB/T6182—2000。
I GB/T 6182—2010
2型非金属嵌件六角锁紧螺母
1范围
本标准规定了螺纹规格为M5～M36、性能等级为9级和12级、产品等级为A级和B级的2型非金属嵌件六角锁紧螺母。A级用于D≤16mm；B级用于D>16mm的螺母。
注：这种螺母，相当于GB/T6175加上有效力矩部分。 如需其他技术要求，从现行标准（如GB/T196，GB/T3098.9和GB/T3103.1)中选择。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T90.1紧固件验收检餐（GB/T90.1-2002，IS）3269:2000，IDT) GB/T90.2紧固件.标志与包装 GB/T193普通螺纹直径与螺距系列（GB/T193-2003，IS(）261：1998，MOD) GB/T196普通螺纹.基本尺寸（GB/T196—2003，ISO724：1993、MOD） GB/T1237紧固件标记方法（GB/T1237—2000，cqVISO.8991：1986） GB/T 3098.9 紧固件机械能有效力矩型钢锁紧螺母（GB/T3098.9一2010，ISO2320：2008，
IDT)
GB/T3103.1紧周件公差螺栓、螺钉、螺柱和螺母（GB/T3103.1—2002，1SO4759-1:2000， IDT)
GB/T5267.1紧固件电镀层（GB/T5267.1--2002,ISO4042：1999,IDT) GB/T5267.2紧固件非电解锌片涂层（GB/T5267.2—2002，ISO10683：2000，IDT) GB/T5779.2紧固件表面缺陷螺母（GB/T5779.2—2000，idtISO6157-2:1995） GB/T 6175 2型六角螺母（GB/T6175—2000，eqvISO4033：1999） GB/T 9145 普通螺纹中等精度、优选系列的极限尺寸（GB/T9145—2003，ISO965-2：1998，
MOD)
GB/T16938 紧固件螺栓、螺钉、螺柱和螺母通用技术条件（GB/T16938一2008，ISO8992： 2005,IDT)
3尺寸
螺母的型式尺寸见图1和表1。 尺寸代号和标注符合GB/T5267。
1 GB/T 6182-2010
8有效力矩部分，形状任选 b β=15°~30°; c90°~120°
图1 表1尺寸
单位为毫米
螺纹规格D M5 M6 M8 M10 M12 (M14)* M16 M20 M24 M30 M36
1. 25 1. 5 1. 75 2 2 2. 5
o
3. 5 4
pb
0. 8
1
max 5.75 6. 75 8. 75 10.8 13 15.1 17.3 21,6 25.9 32.4 38.9 min 5. 00 6, 00 8. 00 10, 0 12 14. 0 16.0 20, 0 24.0 30. 0 36. 0
d.
dw nin 6, 88 8.88 11, 63 14.63 16.63 19. 64 22.49 27.7 33.25 42,75 51.11
min 8. 79 11., 05 14, 38 17.77 20. 03 23.36 26.75 32.95 39. 55 50.85 60.79
e
25.1 29.5 35.6 42.6
max 7. 20 8. 50 10,2 12. min 6.62 7. 92 9. 5 12.1 15. 4 17. 0 19. 4 23.0 27.4 33.1 40.1
16.1
18.
20.7
h
m" min 4. 8 5, 4 7.14 8.94 11.57 13. 4 15.7 19 22.6 27. 3 33. 1 m min 3.84 4.32 5, 71 7.15 9.26 10, 7 12.6 15.2 18.1 21.8 26,5
max 8.00 10. 00 13. 00 16.00 18. 00 21.00 24.00 30.00 36 46 55. 0 min 7.78 9.78 12.73 15.73 17.73 20.67 23, 67 29.16 35 45 53.8
s
尽可能不采用括号内的规格。 bP-螺距。 °最小螺纹高度。 d最小扳拧高度。
2 GB/T 6182—2010
技术条件和引用标准技术条件和引用标准见表2。
表2技术条件和引用标准螺母体嵌件
锅推荐采用尼龙66 GB/T 16938
材 料
通用技术条件
公差标准等级标准产品等级标准
6H
螺纹
GB/T 193,GB/T 9145
9,12 GB/T 3098. 9
机械性能
D≤16mm:A;D>16mm:B
公差
GB/T 3103.1 GB/T 5779.2
表面缺陷
氧化。 电镀，技术要求按GB/T5267.1。 非电解锌片涂层，技术要求按GB/T5267.2
表面处理
验收及包装
GB/T 90. 1,GB/T 90. 2
5标记 5.1标记方法
标记方法按GB/T1237规定。 5.2标记示例
螺纹规格D=M12、性能等级为9级、表面氧化、产品等级为A级的2型非金属嵌件六角锁紧螺母的标记：
螺母 GB/T6182 M12 10281 /
