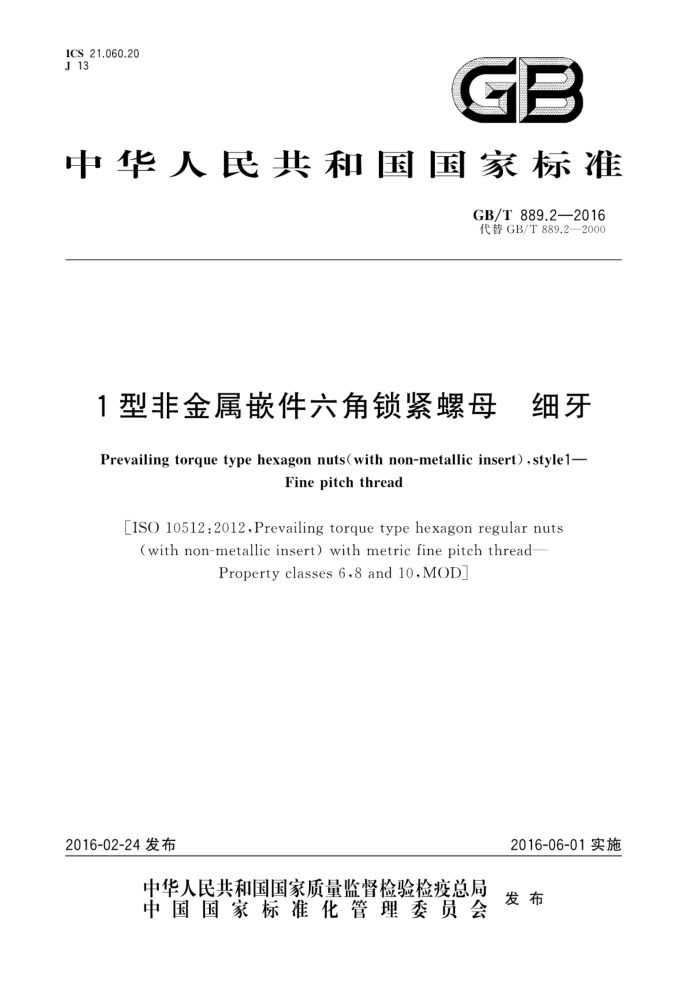

中华人民共和国国家标准
GB/T889.2—2016 代替GB/T889.2—2000
1型非金属嵌件六角锁紧螺母 细牙 Prevailing torque type hexagon nuts( with non-metallic insert) , style1-
Fine pitch thread
[ISO 10512:2012,Prevailing torque type hexagon regular nuts (withnon-metallicinsert)withmetricfinepitchthread
Propertyclasses6,8and1o,MOD
2016-06-01实施
2016-02-24发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T889.2—2016
前言
GB/T889的本部分是“六角锁紧螺母”系列国家标准之一，该系列包括：
GB/T889.11型非金属嵌件六角锁紧螺母； GB/T889.21型非金属嵌件六角锁紧螺母细牙； GB/T6172.2非金属嵌件六角锁紧薄螺母； GB/T6182 ：2型非金属嵌件六角锁紧螺母； GB/T6183.1 2型非金属嵌件六角法兰面锁紧螺母； GB/T6183.2 2型非金属嵌件六角法兰面锁紧螺母细牙； GB/T6184 1型全金属六角锁紧螺母； GB/T6185.1 2型全金属六角锁紧螺母； GB/T6185.22型全金属六角锁紧螺母细牙； GB/T6187.1 2型全金属六角法兰面锁紧螺母： GB/T6187.22型全金属六角法兰面锁紧螺母细牙。
本部分是GB/T889的第2部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分代替GB/T889.2—2000《1型非金属嵌件六角锁紧螺母细牙》，与GB/T889.2一2000相
比，主要技术变化如下：
删除"如需其他技术要求，...GB/T3098.9和GB/T3103.1)中选择。”（2000年版第1章）；一增加：“注2：由于细牙螺纹螺母高度不足，螺母螺纹脱扣几率较高，因此，可以选用GB/T6182。”
(第1章)；引用螺纹标准统一为GB/T193、GB/T9145（第2章）；机械性能等级修改为：8mm≤D≤16mm：6、8（QT）、10（QT）；16mm 本部分使用重新起草法修改采用ISO10512：2012《有效力矩型六角标准螺母（非金属嵌件）米制细牙螺纹性能等级6、8和10级》（英文版）。
本部分与ISO10512：2012的技术性差异及其原因如下：
删除ISO10512规定："如需其他技术要求，..·ISO4759-1中选择”（第1章），不属于本部分规定的内容；在规范性引用文件中，用我国标准代替国际标准（第2章），增加引用GB/T6171（第1章）、 GB/T6182（第1章）、GB/T90.2（表2)和GB/T1237（5.1），删除对ISO724的引用，以符合我国紧固件基础标准： ISO10512规定"M36X2”为印刷错误，保留旧标准的“M36X3”（表1）
一机械性能等级修改为：8mm≤D≤16mm：6、8（QT）、10（QT）；16mm 1 GB/T889.2—2016
根据我国实践，嵌件材料推荐采用尼龙66（表2）；一增加包装技术要求（表2），以符合我国紧固件基础标准；
修改标记示例为简化标记示例（5.2），以符合GB/T1237的规定。 本标准还做了下列编辑性修改：
修改标准名称；删除ISO10512的参考文献。
本部分由中国机械工业联合会提出本部分由全国紧固件标准化技术委员会（SAC/TC85）归口。 本部分负责起草单位：中机生产力促进中心。 本部分参加起草单位：舟山市正源标准件有限公司、机械工业通用零部件产品质量监督检测中心、
宁波中机机械零部件检测有限公司。
本部分由全国紧固件标准化技术委员会秘书处负责解释本部分所代替标准的历次版本发布情况为：
GB/T889—1980、GB/T889—1986; GB/T890—1980; —GB/T889.2—2000。 GB/T889.2—2016
1型非金属嵌件六角锁紧螺母细牙
1范围
GB/T889的本部分规定了细牙1型非金属嵌件六角锁紧螺母的型式尺寸、技术条件和标记本部分适用于螺纹公称直径D=8mm～36mm、细牙螺纹、性能等级为6级、8级和10级、产品等
级为A级和B级的1型非金属嵌件六角锁紧螺母。A级用于D≤16mm的螺母；B级用于D>16mm 的螺母。
注1：这种螺母相当于GB/T6171加上有效力矩部分注2：由于细牙螺纹螺母高度不足，螺母螺纹脱扣几率较高，因此，可以选用GB/T6182。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 90.1 紧固件验收检查（GB/T90.1—2002，ISO3269：2000，IDT） GB/T 90.2 紧固件标志与包装 GB/T 193 普通螺纹直径与螺距系列（GB/T193一2003，ISO261：1998，MOD） GB/T 1237 紧固件标记方法（GB/T1237—2000，eqvISO8991：1986） GB/T 3098.2 紧固件机械性能螺母（GB/T3098.2—2015，ISO898-2：2012，MOD） GB/T 3098.9 紧固件机械性能有效力矩型钢锁紧螺母（GB/T3098.9一2010，ISO2320：2008，
IDT)
GB/T 3103.1 紧固件公差螺栓、螺钉、螺柱和螺母（GB/T3103.1一2002，idtISO4759-1：2000） GB/T 5267.1 紧固件电镀层（GB/T5267.1—2002，ISO4042：1999，IDT) GB/T 5267.2 紧固件非电解锌片涂层（GB/T5267.2—2002，ISO10683：2000，IDT） GB/T5276 紧固件 螺栓、螺钉、螺柱及螺母尺寸代号和标注（GB/T5276一2015，ISO225：
2010,MOD)
GB/T 5779.2 紧固件表面缺陷螺母（GB/T5779.2一2000，idtISO6157-2：1995） GB/T 6171 1型六角螺母细牙（GB/T6171—2016，ISO8673：2012MOD) GB/T 6182 2型非金属嵌件六角锁紧螺母（GB/T6182一2016，ISO7041:2012，MOD） GB/T 9145 普通螺纹 中等精度、优选系列的极限尺寸（GB/T9145一2003，ISO965-2：1998，
MOD)
GB/T16938 紧固件 螺栓、螺钉、螺柱和螺母 手通用技术条件（GB/T16938—2008，ISO8992： 2005,IDT)
3尺寸
螺母的型式尺寸见图1和表1。 尺寸代号和标注应符合GB/T5276。
1 GB/T889.2—2016
有效力矩部分形状由制造者自选； b β=15°~30°; c?=90°～120°
图1
表1尺寸
单位为毫米
螺纹规格
(D×P") M8X1 M10X1.25 M12X1.25 max 8.75 10.80 dw min 11.63 14.63 16.63 19.64 22.49 27.70 33.25 42.75 51.11
M10X1
(M14X
M16X1.5 M20X1.5 M24X2 M30X2 M36X3
M12X1.5 1.5) b
38.90 36.00
15.10
17.30 16.00
21.60 20.00
25.90 24.00
32.40 30.00
13
d
8.00
10.00
12.00
14.00
min
min 14.38 17.77 20.03 23.36 26.75 32.95 39.55 50.85 60,79 max 9.50
e
11.90 11.20 8.04 6.43
38.90 36.40 29.40 23.52 55.00 53.80
17.00 15.90 12.10 9.68
19.10 17.80 14.10 11.28
22.80 20.70 16.90 13.52 30.00 29.16
27.10 25.00 20.20 16.16
32.60 30.10 24.30 19.44
14.90
1
min 8.92 m min 6.44 mw min 5.15
14.20 10.37 8.30
max 13.00 min 12.73
21.00 20.67
16.00
18.00
24.00
36.00
46.00
15.73
17.73
23.67
35.00
45.00
螺距。
P
尽可能不采用括号内的规格。
4技术条件和引用标准
技术条件和引用标准见表2。
2 GB/T889.2—2016
表 2 技术条件和引用标准
螺母体嵌件
钢推荐采用尼龙66 GB/T 16938
材料
通用技术条件
公差标准等级标准产品等级标准
6H
螺纹
GB/T 193,GB/T 9145
8mm≤D≤16mm：6.8(QT)、10(QT) 16mm 机械性能
GB/T 3098.2,GB/T 3098.9 D≤16mm:A级;D>16mm:B级
公差
GB/T 3103.1
不经处理；电镀技术要求按GB/T5267.1；非电解锌片涂层技术要求按GB/T5267.2；如需其他技术要求或表面处理，应由供需协议
表面处理
表面缺陷验收及包装
GB/T 5779.2 GB/T 90.1,GB/T 90.2
QT- 淬火并回火。
5 标记 5.1 标记方法
标记方法按GB/T1237规定。 5.2 标记示例
螺纹规格为M12X1.5、细牙螺纹、性能等级为8级、表面不经处理、产品等级为A级的1型非金属嵌件六角锁紧螺母的标记：
螺母 GB/T 889.2 M12X1.5 9688
中华人民共和 1国
国家标准
1型非金属嵌件六角锁紧螺母 细牙
GB/T 889.2—2016
*
