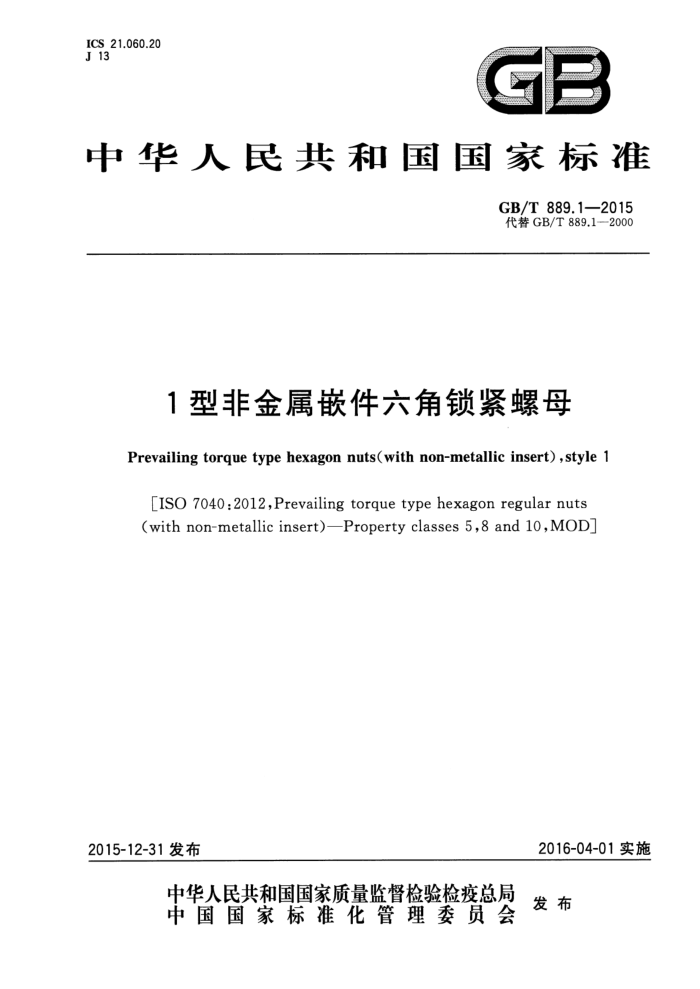

ICS 21.060.20 J 13
7
中华人民共和国国家标准
GB/T889.12015 代替GB/T889.1—2000
1型非金属嵌件六角锁紧螺母
Prevailing torque type hexagon nuts(with non-metallic insert) ,style 1
[ISO 7040:2012,Prevailing torque type hexagon regular nuts (with non-metallic insert)—Property classes 5,8 and 10,MOD]
2016-04-01实施
2015-12-31发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T 889.1—2015
前言
GB/T889的本部分是“六角锁紧螺母”系列国家标准之一，该系列包括：
GB/T889.11型非金属嵌件六角锁紧螺母： GB/T889.21型非金属嵌件六角锁紧螺母细牙； GB/T6172.2非金属嵌件六角锁紧薄螺母； GB/T61822型非金属嵌件六角锁紧螺母： GB/T6183.12型非金属嵌件六角法兰面锁紧螺母； GB/T6183.22型非金属嵌件六角法兰面锁紧螺母细牙； GB/T61841型全金属六角锁紧螺母； GB/T6185.12型全金属六角锁紧螺母； -GB/T6185.22型全金属六角锁紧螺母细牙； GB/T6187.12型全金属六角法兰面锁紧螺母； GB/T6187.22型全金属六角法兰面锁紧螺母细牙。
本部分是GB/T889的第1部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分代替GB/T889.1—2000《1型非金属嵌件六角锁紧螺母》，与GB/T889.1—2000相比，主要
技术变化如下：
删除"如需其他技术要求，...GB/T3098.9和GB/T3103.1)中选择。”(2000年版第1章）；引用螺纹标准统一为GB/T193、GB/T9145（第2章）；机械性能等级修改为：M5≤D≤M16：5、8、10（QT）；M16 本部分使用重新起草法修改采用ISO7040：2012《有效力矩型六角标准螺母（非金属嵌件）性能等级5、8和10级》（英文版）。
本部分与ISO7040：2012的技术性差异及其原因如下：
删除ISO7040规定的“如需其他技术要求，..ISO2320和ISO4759-1中选择。”（见第1 章），不属于本部分规定的内容；在规范性引用文件中，用我国标准代替国际标准（见第2章），增加引用GB/T6170（第1章）、 GB/T90.2（见表2）和GB/T1237（见5.1），删除ISO724的引用，以符合我国紧固件基础标准；为贯彻基础标准，机械性能增加：QT——淬火并回火（表2)；根据我国实践嵌件材料推荐采用尼龙66（表2）；增加包装技术要求（表2），以符合我国紧固件基础标准；修改标记示例为简化标记示例（5.2），以符合GB/T1237的规定。
本标准还做了下列编辑性修改：
修改标准名称；删除ISO7040的参考文献。
I GB/T 889.1—2015
本部分由中国机械工业联合会提出。 本部分由全国紧固件标准化技术委员会(SAC/TC85)归口。 本部分负责起草单位：中机生产力促进中心。 本部分参加起草单位：机械工业通用零部件产品质量监督检测中心、海盐宇星螺帽有限责任公司、
宁波中机机械零部件检测有限公司。
本部分由全国紧固件标准化技术委员会秘书处负责解释。 本部分所代替标准的历次版本发布情况为：
GB/T889—1980,GB/T889—1986; GB/T890—1980; GB/T889.1—2000。
I GB/T 889.1—2015
1型非金属嵌件六角锁紧螺母
1范围
GB/T889的本部分规定了1型非金属嵌件六角锁紧螺母的型式尺寸、技术条件和标记本部分适用于螺纹规格为M3～M36，性能等级为5级、8级和10级，产品等级为A级和B级的
1型非金属嵌件六角锁紧螺母。A级用于D≤16mm的螺母；B级用于D>16mm的螺母
注：这种螺母相当于GB/T6170加上有效力矩部分。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T90.1紧固件验收检查(GB/T90.1—2002,ISO3269:2000，IDT) GB/T 90.2 紧固件标志与包装 GB/T193 普通螺纹直径与螺距系列（GB/T193一2003，ISO261：1998，MOD) GB/T1237 紧固件标记方法（GB/T1237—2000，eqvISO8991：1986) GB/T3098.2 紧固件机械性能螺母（GB/T3098.2—2015，ISO898-2：2012，MOD） GB/T3098.9 紧固件机械性能有效力矩型钢锁紧螺母（GB/T3098.92010，ISO2320：2008，
IDT)
GB/T 3103.1 紧固件公差 登螺栓、螺钉、螺柱和螺母（GB/T3103.1—2002，idtISO4759-1：2000） GB/T 5267.1 紧固件电镀层（GB/T5267.1—2002，ISO4042：1999，IDT） GB/T 5267.2 紧固件非电解锌片涂层（GB/T5267.2—2002，ISO10683:2000，IDT） GB/T5276 ：紧固件螺栓、螺钉、螺柱及螺母尺寸代号和标注（GB/T5276一2015，ISO225：
2010.MOD)
GB/T 5779.2 紧固件表面缺陷 螺母（GB/T5779.2—2000，idtISO6157-2：1995） GB/T61701型六角螺母（GB/T6170—2015，ISO40322012，MOD) GB/T 9145 ：普通螺纹中等精度、优选系列的极限尺寸（GB/T9145一2003，ISO965-2：1998，
MOD)
GB/T 16938 紧固件 螺栓、螺钉、螺柱和螺母通用技术条件（GB/T16938一2008，ISO8992： 2005,IDT)
3尺寸
螺母的型式尺寸见图1和表1。 尺寸代号和标注应符合GB/T5276。
1 GB/T 889.1—2015
：有效力矩部分形状由制造者自选； β=15°~30°；：8=90°~120°
图1
表 1 尺寸
单位为毫米
螺纹规格
M3 M4 M5 M6 M8 M10 M12 (M14)a M16 M20 M24 M30 M36
D
pb
0.5 0.7 0.8
1,25 1.5 1.75
2.5
3.5
max 3.45 4.60 5.75 6.75 8.75 10.80 13.00 15.10 17.30 21.60 25.90 32.40 38.90 min 3.00 4.00 5.00 6.00 8.00
d.
14.00 16.00 20.00 24.00 30.00 36.00 19.64 22.49 27.70 33.25 42.75 51.11 23.36 26.75 32.95 39.55 50.85 60.79
12.00
dw min 4.57 5.88 6.88
6.63
XX
min 6.01 7.66 8.79 11.05
20.03
4.50 6.00 6.80 8.00
19.10 22.80 27.10 32.60 38.90
max
17.00
F
h
min 4.02 5.52 6.22 7.42 8.92
15.90 17.80 20.70 25.00 30.10 36.40
14.20
2
2.15 2.90 4.40 4.90 6.44 8.04 10.37 12.10 14.10 16.90 20.20 24.30 29.40
m
min
min 1.72 2.32 3.52 3.92 5.15 6.43 8.30 9.68 11.28 13.52 16.16 19.44 23.52 max 5.50 7.00 8.00 10.00 13.00 16.00 18.00 21.00 24.00 30.00 36.00 46.00 55.00 min 5.32 6.78 7.78 9.78 12.73 15.73 17.73 20.67 23.67 29.16 35.00 45.00 53.80
mw
尽可能不采用括号内的规格。 b P 螺距。
4技术条件和引用标准
技术条件和引用标准见表2。
2 GB/T889.1—2015
表2技术条件和引用标准螺母体嵌件
钢推荐采用尼龙66 GB/T 16938
材料
通用技术条件螺纹
6H
公差标准
GB/T 193,GB/T 9145 M5≤D≤M16:5、8、10(QT)
等级
M16 机械性能
D 标准产品等级标准
GB/T 3098.2,GB/T 3098.9 D≤16mm:A级;D>16mm:B级
公差
GB/T 3103.1
不经处理；电镀技术要求按GB/T5267.1；非电解锌片涂层技术要求按GB/T5267.2；如需其他技术要求或表面处理，应由供需协议
表面处理
GB/T 5779.2 GB/T 90.1,GB/T 90.2
表面缺陷验收及包装
QT 淬火并回火。
5 标记 5.1 标记方法
标记方法按GB/T1237规定。 5.2 标记示例
螺纹规格为M12、性能等级为8级、表面不经处理、产品等级为A级的1型非金属嵌件六角锁紧螺母的标记：
螺母 GB/T 889.1 M12 中 华人民共和国
