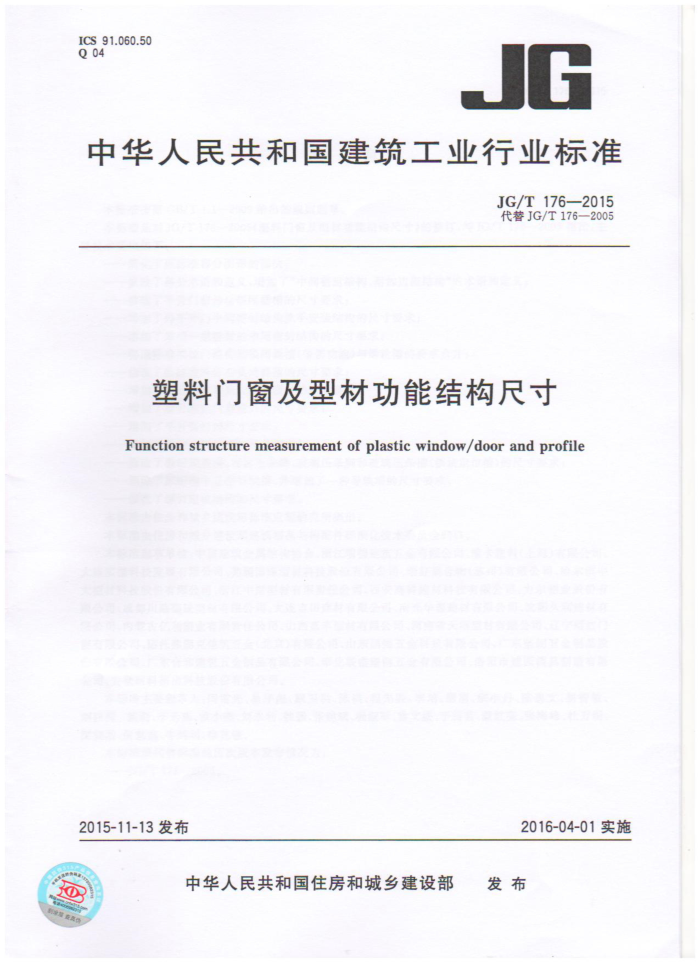

ICS91.060.50 Q04
JG
中华人民共和国建筑工业行业标准
JG/T1762015 代替JG/T176—2005
塑料门窗及型材功能结构尺寸
Function structure measurement of plastic window/door and profile
2016-04-01实施
2015-11-13发布
发布
中华人民共和国住房和城乡建设部 JG/T176—2015
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准是对JG/T176一2005《塑料门窗及型材功能结构尺寸》的修订，与JG/T176一2005相比，主
要技术变化如下：
简化了原标准部分图形的画法；修改了部分术语和定义，增加了“中间密封结构、附加边挺结构”的术语和定义；修改了平开门窗传动锁闭器槽的尺寸要求；增加了外平开门中间密封结构执手安装结构的尺寸要求；增加了采用一道密封的中间密封结构的尺寸要求将原标准推拉门扇传动锁闭器槽（带锁功能）与滑轮槽的要求合并；修改了推拉窗扇传动锁闭器槽的尺寸要求；增加了平开门扇和推拉门窗型材的尺寸要求；增加了提升推拉门扇口的尺寸要求；增加了平开窗框的尺寸要求；增加了附加边挺结构的尺寸要求；修改了密封胶条槽、密封毛条槽、玻璃压条脚和玻璃压条槽（锁块定位槽）的尺寸要求：删除了原标准中Ⅱ型导轨槽，并增加了一种导轨槽的尺寸要求；修改了螺钉定位结构的尺寸要求。
本标准由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部建筑制品与构配件标准化技术委员会归口。 本标准起草单位：中国建筑金属结构协会、浙江瑞德建筑五金有限公司、维卡塑料（上海）有限公司、
大连实德科技发展有限公司、芜湖海螺型材科技股份有限公司、瑞好聚合物（苏州）有限公司、哈尔滨中大型材科技股份有限公司、浙江中财型材有限责任公司、西安高科建材科技有限公司、力尔铝业股份有限公司、成都川路塑胶型材有限公司、大连吉田建材有限公司、南充华塑建材有限公司、沈阳久利建材有限公司、内蒙古亿利塑业有限责任公司、山西惠丰型材有限公司、河南省天势型材有限公司、辽宁雨虹门窗有限公司、诺托弗朗克建筑五金（北京）有限公司、山东国强五金科技有限公司、广东坚朗五金制品股份有限公司、广东合和建筑五金制品有限公司、奉化联鑫塑钢五金有限公司、洛阳市建园模具制造有限公司、安微耐科挤出科技股份有限公司。
本标准主要起草人：雷光、易序彪、戴卫洪、陈祺、程先胜、李培、唐惠、宗小丹、陈逸文、胡智敏、 刘西周、姚莉、于云东、黄小燕、刘永利、魏强、张建斌、程淑军、常文盛、于莉芸、戴红亮、张海峰、杜万明、 谢晓丞、何慧鑫、牛辉利、徐花敏。
本标准所代替标准的历次版本发布情况为：
JG/T176—2005。
1 JG/T176—2015
塑料门窗及型材功能结构尺寸
范围
本标准规定了塑料门窗及型材功能结构尺寸的术语和定义及要求。 本标准适用于塑料门窗用型材断面功能结构的设计和塑料门窗的生产。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注口期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T5823 建筑门窗术语 GB/T28886 建筑用塑料门 GB/T28887 建筑用塑料窗
术语和定义 GB/T5823.GB/T28886和GB/T28887界定的以及下列术语和定义适用于本文件 3.1
3
功能结构尺寸 function structure measurement 用于实现五金件安装、辅件安装、玻璃压条安装、型材相互位置及型材拼接的部位尺寸。 传动锁闭器槽 driving gear groove 型材上用于安装传动锁闭器的部
3.2
3.3
滑轮槽rollergroove 型材上用于安装滑轮的部位
3.4
密封毛条槽brushgroove 型材上用于安装密封毛条的部位，
3.5
密封胶条槽gasketgroove 型材上用于安装密封胶条的部位。
3.6
玻璃压条脚glazingbeadconvex 玻璃压条型材上与框、扇、挺型材装配的部位。
3.7
玻璃压条槽glazingbeadgroove 框、扇、挺型材上与玻璃压条型材装配的部位。 JG/T176-—2015
3.8
导轨槽rail groove 推拉门窗框型材上安装辅助导轨及定位锁座的部位。
3.9
锁座定位槽 striker slot 平开门窗框、型材上定位及装配锁座的部位。
3.10
螺钉定位结构 screwsfastendetail 型材上定位螺钉并增加螺钉连接长度的构造。
3.11
中间密封结构 middle sealingdetail 平开门窗框、扇、挺内外密封所形成的空腔内，设置不少于一道密封的构造。
3.12
附加边概结构 dummymulliondetail 无固定中挺的对开平开门窗两扇中间，装配在扇上，实现锁闭和密封的构造。
4要求
4.1本标准标注尺寸中未规定公差的均为士0.3mm。 4.2平开门窗传动锁闭器槽的结构尺寸及型材配合位置应符合下列规定：
a）平开门传动锁闭器槽的结构尺寸及型材配合位置有以下两种形式：
1）内平开门传动锁闭器槽见图1，型材的配合位置见图2； 2）外平开门传动锁闭器槽见图1，型材的配合位置见图3。
单位为毫米
.4±0.2
图1传动锁闭器槽 ww. xue tutu. co
JG/T176—2015
单位为毫米
单位为毫米
≥57
E
GE)9
U
64)9 说明：注：5(≥3.5）中，5为推荐项。 图21 内平开门传动锁闭器槽型材配合位置 b) 平开窗传动锁闭器槽的结构尺寸及型材配合位置有以下两种形式：
说明：
一型材内壁。 注：5(≥3.5)中，5为推荐项。 图3外平开门传动锁闭器槽型材配合位置
型材内壁
2
-
平开窗传动锁闭器槽见图 图1.型材配合位置见图4
内
平开窗传动锁闭器槽见图1， 型型材配合位置见图5Ⅱ型型材配合位置见图6。
单位为毫米
单位为毫米
19e2
8I
Z2
16
1
EE)S
EE)9
20
≥23
≥35
说明：
说明：
一型材内壁。 注：5（≥3.5）中，5为推荐项。
型材内壁。 注：5≥3.5）中，5为推荐项。 图4 内平开窗传动锁闭器桔型材配合位置 图5I型外平开窗传动锁闭器槽型材配合位置
