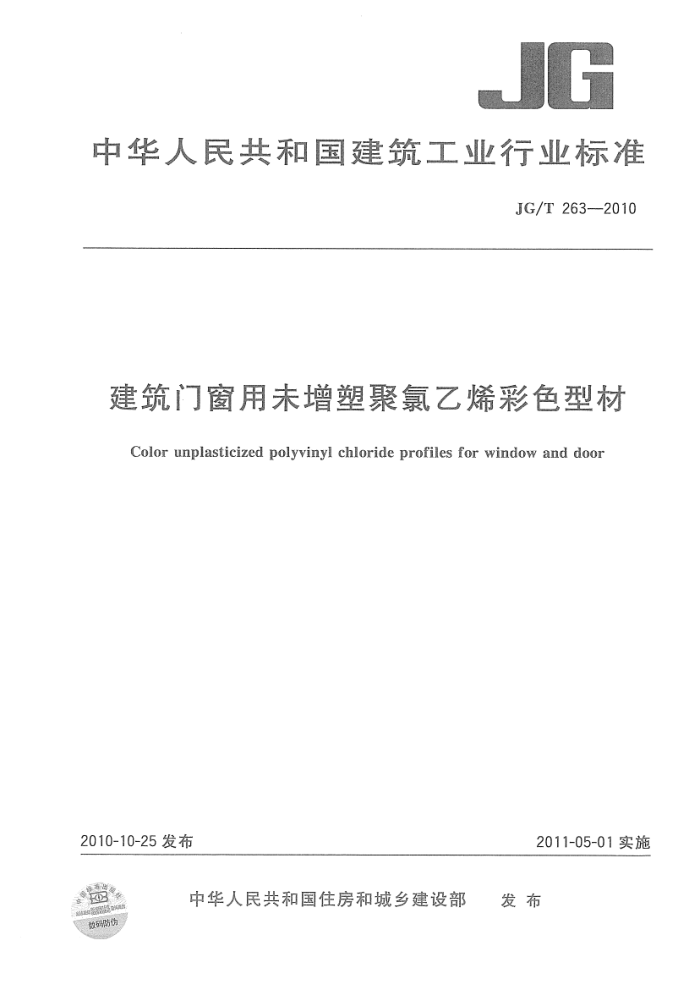

中华人民共和国建筑工业行业标准
JG/T 263—2010
建筑门窗用未增塑聚氯乙烯彩色型材
Color unplasticized polyvinyl chloride profiles for window and door
2011-05-01实施
2010-10-25发布
中华人民共和国住房和城乡建设部 发布
数码防伪 JG/T263—2010
目 次
前言
I
范围规范性引用文件
1 2 3 术语和定义 4
分类与标记 5 要求 .. 6 试验方法
检验规则. 8 标志· 9 包装、运输和贮存
7
15 16 17 JG/T263—2010
前言
本标准按照GB/T1.1-2009给出的规则起草。 本标准使用重新起草法参考DIN16830-3：2000《高冲击韧性聚氯乙烯（PVC-HI)窗型材第3部
分：表面着色型材要求》（德文版）和DIN16830-4：2000《高冲击韧性聚氯乙烯（PVC-HI)窗型材第4 部分：表面着色型材测试方法》（德文版），与DIN16830-3：2000和DIN16830-4：2000的一致性程度为非等效。
本标准由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部建筑制品与构配件产品标准化技术委员会归口。 本标准负责起草单位：中国建筑金属结构协会塑料门窗委员会、国家化学建筑材料测试中心、大连
实德集团有限公司。
本标准参加起草单位：维卡塑料（上海)有限公司、日本三菱丽阳株式会社上海代表处、上海衡峰氟碳材料有限公司、通用电气高新材料集团、德国雷诺丽特股份公司/上海德硅贸易有限公司、芜湖海螺型材科技股份有限公司、青岛恒源机械有限公司、沈阳久利建材有限公司、浙江中财型材有限公司、北新建塑有限公司、罗门哈斯（中国)投资有限公司、香河贝德建筑装饰制品有限公司、杜邦中国集团有限公司、 华之杰塑料建材有限公司。
本标准主要起草人：闫雷光、李生德、薛一心、丛敬梅、者东梅、孙健、张翊、胡孝义、陈祺、段天祥、 俞仲达、赵永生、王朝霞、于勇利、王立秋、杨永峰、刘谦、陈炜、辛刚、付世雷、李亢且、牛建华、李茂春、 张凤彪、程立宁。
II JG/T263—2010
建筑门窗用未增塑聚氯乙烯彩色型材
1范围
本标准规定了建筑门窗用未增塑聚氯乙烯彩色型材的术语和定义、分类与标记、要求、试验方法、检验规则、标志、包装、运输和贮存
本标准适用于以未增塑聚氯乙烯型材为基材，以共挤、覆膜、涂装、通体着色工艺加工的建筑门窗用未增塑聚氯乙烯彩色型材。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T250 纺织品 色牢度试验评定变色用灰色样卡（ISO105-A02：1993，IDT） GB/T1040.1塑料拉伸性能的测定第1部分：总则（ISO527-1：1993,IDT) GB/T 1040.2 塑料 拉伸性能的测定第2部分：模塑和挤塑塑料的试验条件（ISO527-2：
1993,IDT)
GB/T 1040.3 塑料 拉伸性能的测定第3部分：薄膜和薄片的试验条件（ISO527-3：1995， IDT)
GB/T1633 热塑性塑料维卡软化温度（VST）的测定（idtISO306：1994） GB/T 1766 色漆和清漆涂层老化的评级方法（neqISO4628-1：1980） GB/T2828.1 计数抽样检验程序第1部分：按接收质量限（AQL)检索的逐批检验抽样计划
(ISO2859-1:1999IDT)
GB/T 6739 色漆和清漆铅笔法测定漆膜硬度（ISO15184：1998，IDT） GB/T 7122 高强度胶粘剂剥离强度的测定浮辊法（eqvISO4578：1990） GB/T 8814 门、窗用未增塑聚氯乙烯（PVC-U)型材（EN12608：2002，MOD） GB/T 9286 色漆和清漆漆膜的划格试验（eqvISO2409：1992） GB/T11186.1 涂膜颜色的测量方法第一部分原理（eqvISO7724-1：1984） GB/T11186.2 涂膜颜色的测量方法第二部分颜色测量（eqvISO7724-2：1984） GB/T11186.3 涂膜颜色的测量方法第三部分色差计算（eqvISO7724-3：1984） GB/T16422.2塑料实验室光源暴露试验方法第2部分：氙弧灯（ISO4892-2：1994，IDT） JG/T176 塑料门窗及型材功能结构尺寸 ISO179-1：2000塑料--简支梁冲击强度的测定（Plastics-DeterminationofCharpyimpact
properties Part 1:Non-instrumented impact test)
3术语和定义
GB/T8814-2004确定的和下列术语及定义适用于本文件。
3. 1
外可视面externalsightsurface 门窗关闭时，从建筑物的外侧面可以看到的型材表面。
1 JG/T263—2010
3. 2
内可视面internalsightsurface 门窗关闭时，从建筑物的内侧面可以看到的型材表面。
3. 3
彩色共挤型材 co-extruded profiles 表面以其他高分子材料经共挤出工艺加工的建筑门窗用彩色未增塑聚氯乙烯型材。
3. 4
共挤面co-extrudedsurface 表面以其他高分子材料经共挤出工艺加工的共挤型材可视面。
3. 5
非共挤面 unco-extrudedsurface 表面未经共挤出工艺加工的共挤型材可视面。
3.6
彩色覆膜型材 profileslaminated withfoils 表面用装饰膜经覆膜工艺加工的建筑门窗用彩色未增塑聚氯乙烯型材。
3.7
覆膜面sightsurfacelaminatedwithfoils 表面经覆膜工艺加工的覆膜型材可视面。
3.8
非覆膜面sightsurfacewithoutfoils 表面未经覆膜工艺加工的覆膜型材可视面。
3. 9
彩色涂装型材 profileswith coating 表面用涂料经涂装工艺加工的建筑门窗用彩色未增塑聚氯乙烯型材。
3. 10
涂装面 coatingsurface 表面经涂装工艺加工的涂装型材可视面。
3. 11
非涂装面 uncoatingsurface 表面未经涂装工艺加工的涂装型材可视面。
3.12
彩色通体型材 all coloredprofiles 整体颜色范围不在GB/T8814规定范围内的建筑门窗用未增塑聚氯乙烯型材。
3. 13
装饰层decorativelayer 经共挤、覆膜、涂装等加工工艺对型材表面进行装饰后所形成的表层。
3. 14
装饰面decorativesurface 彩色型材的共挤面、覆膜面、涂装面。
3.15
非装饰面 undecorative surface 无装饰层的可视面。 2
