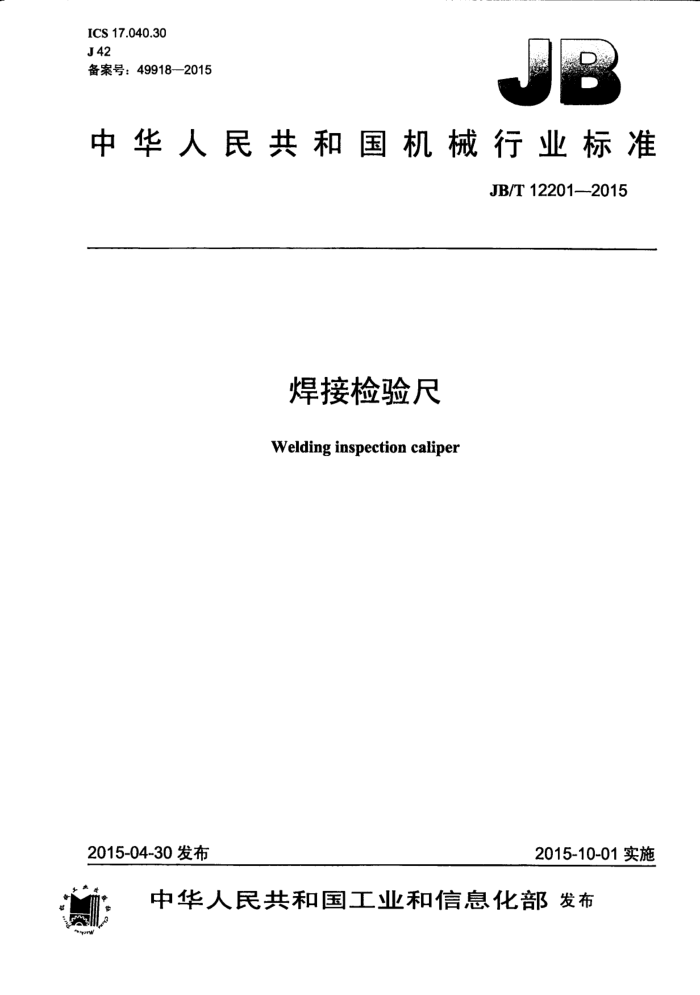

ICS17.040.30 J42 备案号：49918—2015
中华人民共和国机械行业标准
JB/T12201—2015
焊接检验尺 Welding inspection caliper
2015-10-01实施
2015-04-30发布
中华人民共和国工业和信息化部发布 中华人民共和国
中
机械行业标准焊接检验尺 JB/T12201—2015
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm·1.25印张·36千字 2015年12月第1版第1次印刷
定价：21.00元
*
书号：15111·12797 网址：http：//www.cmpbook.com 编辑部电话：（010）88379399 直销中心电话：（010）88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T12201—2015
目 次
前言 1范围. 2 规范性引用文件， 3术语和定义. 4 型式与基本参数 4.1 型式.. 4.2 基本参数 5要求.. 5.1外观. 5.2 相互作用.. 5.3 标尺标记， 5.4 指示装置各部分相对位置... 5.5 测量面硬度 5.6 测量面表面粗糙度 5.7 测量面平面度 5.8 角度误差... 5.9 零值误差. 5.10 电子数显器的性能 5.11 通信接口... 5.12 防护等级（IP） 5.13 抗静电干扰能力和电磁干扰能力 5.14 重复性. 5.15 最大允许误差. 6试验方法. 6.1 温度变化试验 6.2 湿热试验.. 6.3抗静电干扰试验.. 6.4抗电磁干扰试验.. 6.5 防尘、防水试验，
II
T
.6
6 .6 6
.6
6 Ne
检查条件.. 8检查方法. 8.1 外观... 8.2 相互作用.. 8.3 标尺标记.. 8.4 指示装置各部分相对位置， 8.5 测量面硬度 8.6 测量面表面粗糙度 8.7 测量面平面度
>
..
- JB/T12201—2015
8.8 角度误差 8.9零值误差.. 8.10电子数显器的性能 8.11重复性.. 8.12示值误差 9标志与包装附录A（资料性附录） 其他特殊型式焊接检验尺示意图附录B（资料性附录） 相互作用的定量检查方法.. 附录C（规范性附录） 宽度尺标准样块的尺寸及要求
8
.9 9 9 11 12 ..13
14
图1I型焊接检验尺. 图2ⅡI型焊接检验尺.. 图3IⅢI型焊接检验尺. 图4IV型焊接检验尺. 图5V型焊接检验尺... 图6VI型焊接检验尺. 图7 高度尺示值误差测量示意图，图8宽度尺示值误差测量示意图. 图A.1管子焊接检验尺. 图A.2 焊接检验尺，图 c.1 宽度尺标准样块
A
10 10 ...12 12 ...14
.....
表1 焊接检验尺的基本参数推荐值表2标记宽度及标记宽度差.. 表3焊接检验尺的各测量面硬度，表4游标焊接检验尺的零值误差.. 表5焊接检验尺的最大允许误差. 表6焊接检验尺的平衡温度时间.. 表7检测点分布推荐，表8焊接检验尺示值检查点推荐的量块尺寸表9检查测量位置. 表B.1移动力变化允许值，表C.1宽度尺标准样块的尺寸
*. 4
.5
8
10 13 *** 14
II JB/T12201—2015
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国量具量仪标准化技术委员会（SAC/TC132）归口。 本标准负责起草单位：桂林广陆数字测控股份有限公司。 本标准参加起草单位：河南省计量科学研究所、成都工具研究所有限公司。 本标准主要起草人：闫列雪、董中新、黄玉珠、贾晓杰、姜志刚、林坚。 本标准为首次发布。
.
III JB/T12201—2015
焊接检验尺
1范围
本标准规定了焊接检验尺的术语和定义、型式与基本参数、要求、试验方法、检查条件、检查方法、 标志与包装等。
本标准适用于分度值/分辨力为0.01mm、0.05mm、0.1mm、1mm，测量范围上限至60mm的焊接检验尺。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2423.22一2012环境试验第2部分试验方法试验N：温度变化 GB/T2423.3一2006电工电子产品环境试验第2部分：试验方法试验Cab：恒定湿热试验 GB4208-—2008外壳防护等级（IP代码） GB/T17163--2008几何量测量器具术语基本术语 GB/T17164一2008几何量测量器具术语产品术语 GB/T17626.2一2006电磁兼容试验和测量技术静电放电抗扰度试验 GB/T17626.3一2006电磁兼容试验和测量技术射频电磁场辐射抗扰度试验
3术语和定义
GB/T17163—2008、GB/T17164一2008界定的以及下列术语和定义适用于本文件。
3.1
游标焊接检验尺weldinginspectioncaliper 具有主尺、游标尺及测角尺，用于对焊缝宽度、高度、焊接间隙及坡口角度等尺寸读数的测量器其。
3.2
数显焊接检验尺digitaldisplayweldinginspectioncaliper 利用电子测量、数字显示原理，用于对焊缝宽度、高度、焊接间隙及坡口角度等尺寸读数的测量器
具。
4型式与基本参数
4.1型式
焊接检验尺分为游标焊接检验尺和数显焊接检验尺两种类别，其常见型式组合如图1～图6所示，也包含其余各种针对焊接参数不同测量功能进行组合的产品组合型式。图示仅供图解说明，不表示详细结构。其他特殊型式焊接检验尺参见附录A。
1 JB/T12201—2015
10020
omr
mr
lmul
0.04
a）正视
b）后视
说明：
主尺；一高度尺：
2
3- 咬边深度尺： 4- 一宽度尺标记：
一多用尺（包括宽度尺、角度尺和间隙尺）：锁紧装置：角度尺标记：
5
6- 7
& 一间隙尺标记。
图1I型焊接检验尺
2
uh
a）正视
b）后视
说明：
一主尺；一高度尺；
1.
2 3
一宽度尺标记：一多用尺（包括宽度尺、角度尺和间隙尺）；锁紧装置：角度尺标记：间尺标记。
4-
t
a
图2Ⅱ型焊接检验尺
