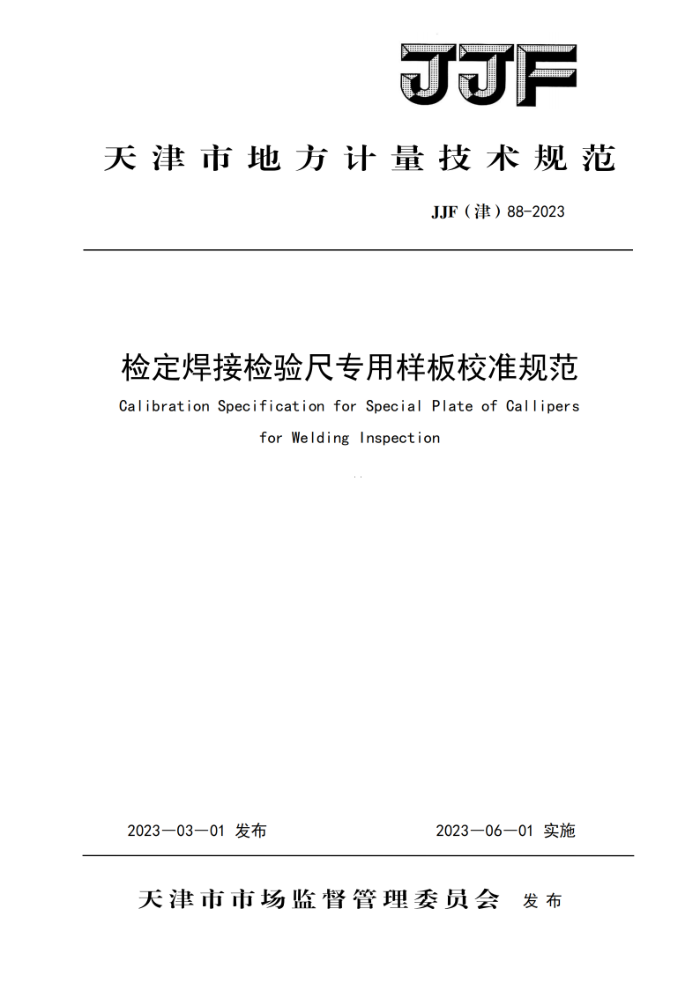

天津市地方计量技术规范
JJF（津）88-2023
检定焊接检验尺专用样板校准规范 Calibration Specification for Special Plate of Callipers
for Welding Inspection
2023—03—01 发布
2023一06一01实施
天津市市场监督管理委员会发布 JJF(津) 88-2023
检定焊接检验尺专用样板
校准规范
JJF(津) 88-2023
Calibration Specification for Special
Plate of Callipers for Welding Inspection
归口单位： 天津市市场监督管理委员会
主要起草单位： 天津市计量监督检测科学研究院
本规范委托天津市计量监督检测科学研究院负责解释 JJF(津)88-2023
本规范主要起草人：
李凌梅（天津市计量监督检测科学研究院）
陈洁 (天津市计量监督检测科学研究院) 刘红光 (天津市计量监督检测科学研究院)
参加起草人：
李青（天津市计量监督检测科学研究院）
胡建华 （天津市计量监督检测科学研究院） JJF(津)88-2023
目录
引言 1 范围· 2 引用文件…… 3 概述·
(I) (1) (1) (1) (2) (2) (2) (2) (2) (2) (3) (3) (3) (3) (4)
计量特性 4. 1 底角角度.. 4. 2 底边长度偏差 5 校准条件 5. 1 环境条件… 5. 2 校准用计量器具· 6校准项目和校准方法 6. 1 底角角度· 6. 2 ：底边长度偏差· 7 校准结果表达 8 复校时间间隔附录 A 检定焊接检验尺专用样板底边长度偏差测量结果不确定度评定示例· ...(5) 附录 B 校准证书内容
4
(8) JJF(津)88-2023
引 言
JF(津）88-2023《检定焊接检验尺专用样板校准规范》 （以下简称本规范）是针对检定焊接检验尺专用样板校准的计量技术法规。本规范的编写以JJF1071-2010《国家计量校准规范编写规则》、JJF1001-2011《通用计量术语及定义》和JJF1059.1-2012《测量不确定度评定与表示》为基础和依据
本规范为首次发布 JJF(津)88-2023
检定焊接检验尺专用样板校准规范
1范围
本规范适用于检定焊接检验尺专用样板的校准。
引用文件
2
本规范引用下列文件： JG704焊接检验尺凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，
其最新版本（包括所有的修改单）适用于本规范。
3概述
检定焊接检验尺专用样板（以下简称专用样板）是校准焊接检验尺宽度尺示值误差的标准器。检定焊接检验尺专用样板一般为底边长度不同的多个样板组成，如图1所示。 将专用样板置于平板上，使主尺测量面与样板一边底角顶端接触，转动多用尺使内侧面与样板另一边底角顶端接触，如图2所示，用专用样板实际宽度与多用尺上读出宽度值之差作为偏差值。
3
1
1,3一底角；2一侧边；4一底边图1检定焊接检验尺专用样板示意图 JJF(津)88-2023
生
n n 2 y
77777777777777777777
1一焊接检验尺；2一专用样板；3一工作台
图2检定焊接检验尺专用样板校准焊接尺宽度尺示值误差的示意图
4计量特性
4.1底角角度
一般不超过60°。 4.2底边长度偏差
一般不超过±0.05mm 注：校准工作不做判断合格与否，上述计量特性要求仅供参考。
5 校准条件 5.1环境条件
实验室内温度应在（20土5）℃范围内校准前应将被校准专用样板及校准用设备同时置于工作台上：温度平衡时间不少于
2h。 5.2校准用标准器
校准项目和校准用标准器见表1。
表1校准项目和校准用标准器校准用标准器万能角度尺
序号 1 2 注：允许使用其他满足测量不确定度要求的标准器进行校准。
校准项目底角角度底边长度偏差
计量特性 MPE:±2' MPE:±4μm
千分尺
2 JJF(津)88-2023
校准前，先检查专用样板外观，其表面应平整，不应有弯曲凸凹现象。底角测量面应光滑，不应有锈蚀，毛刺，碰伤等影响使用的外观缺陷。在确认没有影响计量特性的因素后再进行校准。
6校准项目和校准方法
6.1底角角度
专用样板的底角角度可直接用万能角度尺进行测量。将万能角度尺的两测量面，与专用样板的底角两边均匀接触，读出被测角度值。两个底角均应进行测量。 6.2底边长度偏差
专用样板的底边长度偏差可直接用千分尺进行测量。用千分尺两测量面夹在两个底角顶端，千分尺测量线与底板面平行时进行测量。千分尺的读数值作为该专用样板底边长度的实测值。专用样板底边长度偏差为专用样板底边长度的实测值与该专用样板底边长度标称值的差，如公式（1）所示。
(1)
S = Ls- L
式中： 8一一专用样板底边长度偏差： L一一专用样板底边长度的标称值； L，一一专用样板底边长度的实测值。
校准结果表达
7
经校准的专用样板出具校准证书，测量结果不确定度评定示例见附录A，校准证书校准内容见附录B。
8复校时间间隔
复校时间间隔可根据实际使用情况由使用用户确定，建议复校时间间隔一般不超过
1年。
