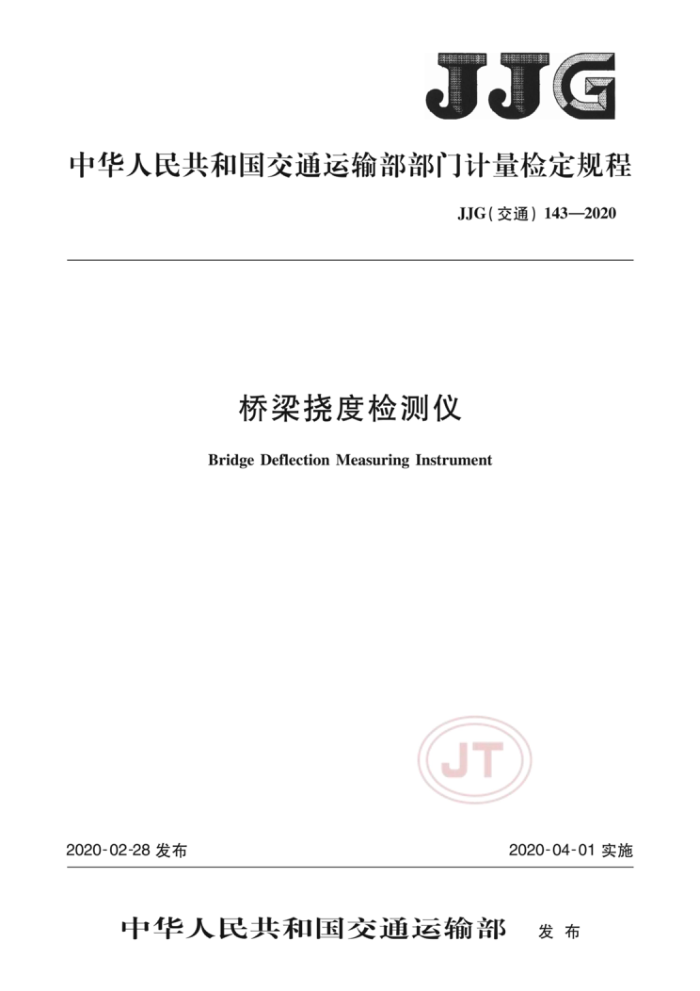

JJG
中华人民共和国交通运输部部门计量检定规程
JJG(交通）143—2020
桥梁度检测仪 Bridge Deflection Measuring Instrument
JT
2020-04-01实施
2020-02-28发布
中华人民共和国交通运输部 发布 JJG（交通）143—2020
桥梁挠度检测仪检定规程
JJG（交通）143—2020
VerificationRegulationofBridge Deflection Measuring Instrument
*
归口单位：全国公路专用计量器具计量技术委员会
主要起草单位：交通运输部公路科学研究所
中国合格评定国家认可中心
参加起草单位：国家道路与桥梁工程检测设备计量站
交通运输部科学研究院
JT
本规程委托全国公路专用计量器具计量技术委员会负责解释 JJG（交通）143—2020
本规程主要起草人：
周毅姝（交通运输部公路科学研究所）张金凝（交通运输部公路科学研究所）安平（中国合格评定国家认可中心）
参加起草人：
何华阳（交通运输部公路科学研究所）郭鸿博（交通运输部公路科学研究所）任励硕（国家道路与桥梁工程检测设备计量站）陈柳清（国家道路与桥梁工程检测设备计量站）石欣（交通运输部科学研究院）曹瑾瑾（国家道路与桥梁工程检测设备计量站）冷正威（国家道路与桥梁工程检测设备计量站）
JT JJG（交通）143—2020
目 录
引言 1范围
H
概述 3计量性能要求 3.1纵向距离误差 3.2青 静挠度示值误差 3.3静挠度测量变差系数 3.4单点最大动挠度示值误差 4通用技术要求 4.1外观 4.2 铭牌 4.3 可靠性 5计量器具控制 5.1 检定条件 5.2 检定项目 5.3 检定方法 5.4 检定结果处理 5.5 检定周期附录A 桥梁挠度检测仪检定记录表附录B 桥梁挠度检测仪检定证书内页格式附录C 桥梁挠度检测仪检定结果通知书内页格式
2
JT
I JJG（交通）143—2020
引 言
本规程依据JJF1002—2010《国家计量检定规程编写规则》编写。
JT
Ⅲ JJG（交通)143—2020
桥梁挠度检测仪检定规程
1范围
本规程适用于桥梁挠度检测仪的首次检定、后续检定和使用中检查。 2 概述
桥梁挠度检测仪（以下简称挠度仪）适用于桥梁静挠度、动挠度、强迫振动频率、固有频率、冲击系数、横向转角等测量。
挠度仪由靶标、成像单元、距离测量单元、接收单元、结构固定装置、显示单元、信息处理单元等组成，挠度仪结构示意图见图1。
2
P
3
00
说明：
显示单元； 8- 信息处理单元
结构固定装置；传输电缆；
靶标；成像单元；
距离测量单元；接收单元；
3.
5
-
7
N
2
6
图1 挠度仪结构示意图
挠度仪工作原理是通过光学解析系统把靶标的横向和纵向位移分量分别检出，传到电荷耦合元件上，通过分析像素与位移分量的关系，计算出桥梁挠度值 3计量性能要求
3.1 纵向距离误差
室内测量距离10m±5mm时，纵向距离最大允许误差为±0.1%。 3.2静挠度示值误差
JT
静挠度示值误差应符合表1的要求。
表1静挠度示值误差
分类
测量距离 10m±5mm 50m±10mm 100m±10mm
最大允许误差 ±0.2mm ±0.5mm ±2.0mm
单点挠度仪
1 JJG（交通）143—2020
表1 静挠度示值误差（续）
分 类
测量距离 10m±5mm 50m±10mm
最大允许误差
±0.5mm ±1.0mm ±5.0mm
多点挠度仪
100m±10mm
3.3静挠度测量变差系数
室内测量距离10m±5mm时.静挠度测量变差系数应不大于1%。
3.4单点最大动挠度示值误差
室内测量距离10m±5mm时.单点最大动挠度示值最大允许误差为±5%。 4通用技术要求 4.1外观 4.1.1仪器外观应无锈蚀、擦伤、划痕、脱漆的现象，镀膜应无损伤。 4.1.2光学零件表面应无霉斑、气泡、麻点、水珠。 4.2铭牌
挠度仪的铭牌应清晰，铭牌内容包括仪器名称、型号、制造厂和出厂编号等。 4.3可靠性 4.3.1仪器的连接机构应稳定可靠，各活动部位的转动应平稳。 4.3.2按键及插接件的接头接触良好，在工作环境下数字显示应清晰。 5计量器具控制 5.1检定条件 5.1.1# 检定环境条件
检定环境条件要求如下： a）环境温度：0℃~40℃； b） 环境湿度：不大于85%RH； c) 检定在无振动、无腐蚀气体和无电磁干扰的环境进行。
5.1.21 检定器具
检定器具要求如下： a） 测距仪及其配套反射棱镜：最大量程不小于100m，准确度等级Ⅱ级； b） 钢卷尺：测量范围0m~50m，准确度等级Ⅱ级；
静挠度试验装置：测量范围0mm~500mm，最大分度值0.01mm； d） 动挠度试验装置：测量范围0mm~500mm，最大分度值0.01mm，频率0Hz~50Hz。
c)
5.2检定项目
检定项目见表2，检定记录表格式见附录A。
2 JJG（交通）143—2020
表2 检定项目一览表
首次检定
后续检定
检定项目通用技术要求纵向距离误差静挠度示值误差静挠度测量变差系数单点最大动度示值误差
使用中检查
+ + + + +
+ + + + X
+
-
+
注：凡需检定的项目用“+”表示，不需检定的项目用“-”表示。
5.3检定方法 5.3.1 通用技术要求
通过目测和手感检查挠度仪。 5.3.2 纵向距离误差
试验过程如下： a） 用钢卷尺测量距离d；，d.满足10m±5mm，将起点和终点分别记为A点和B点： b) 在A点安装测距仪.在B点安装反射棱镜： c) 用测距仪测量A、B两点之间的距离，记为标准距离d。，标准距离试验示意图如
图2所示；
d
说明：
测距仪；2——反射棱镜
图2标准距离试验示意图
d) 移除测距仪和反射棱镜，并在A点安装挠度仪,B点安装靶标； e) 用挠度仪测量A、B两点之间的距离，记为测量距离d，，测量距离试验示意图如
图3所示；按式(1)计算挠度仪纵向距离误差8&。
1
f)
8 d, - do ×100%
(1)
do
式中：. 纵向距离误差；
d,- 测量距离（m）； do- 标准距离（m）。
3
