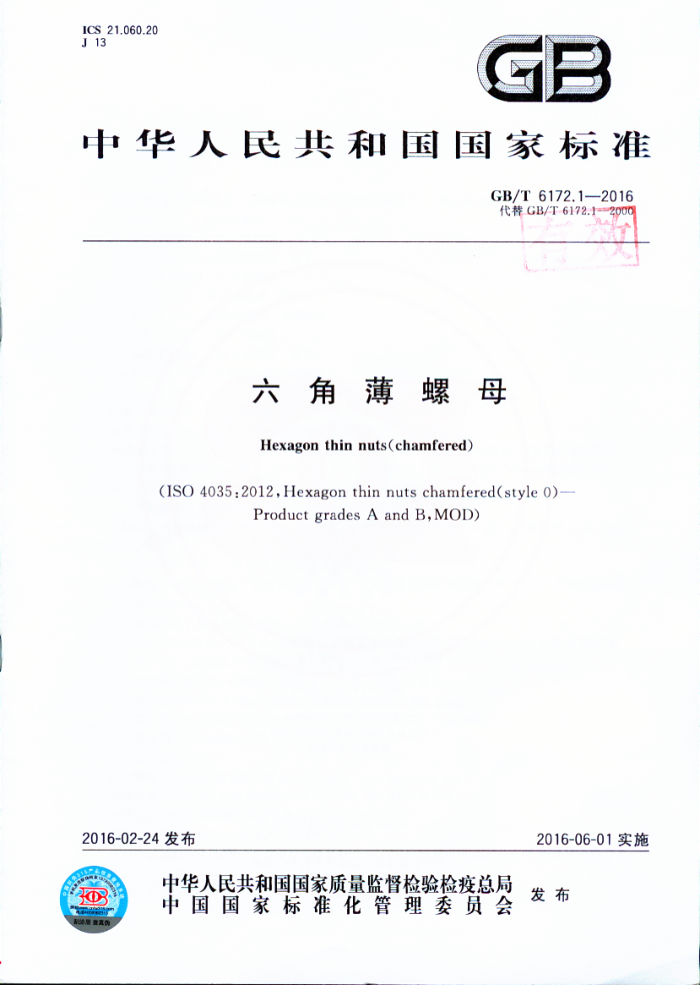

ICS 21.060.20 J 13
GB
中华人民共和国国家标准
GB/T 6172.12016 代替GB/T-6172.12000
六角薄螺母 Hexagon thin nuts(chamfered)
(ISO 4035:2012,Hexagon thin nuts chamfered(style0)-
Product grades A and B,MOD)
2016-06-01实施
2016-02-24发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 人民
国家标准六角薄螺母 GB/T6172.1—2016
中国 准出版社出民北京山朝阳区和平里西街甲2号（100029 北京市西城区 三里河北街16（100045）
E
网址www.spc.net.cn
总编室：(010)68533533发行中心：(010)51780238
读者服务部：（010)68523946 中国标准出版社泰皇岛印刷厂印剧
各地新华书店经销
开本880×12301/16印张0.5字数10千字 2016年5月第一版2016年5月第一次印刷
书号：155066·1-53375定价14.00元
如有印装差错由本社发行中心调换
版权专有侵权必究举报电话：（010)68510107 GB/T 6172.1—2016
前言
GB/T6172的本部分是“六角螺母（部分）”系列国家标准之一，该系列包括：
GB/T411型六角螺母C级； GB/T61701型六角螺母； GB/T6171 1型六角螺母 细牙； GB/T6172.1 六角薄螺母： GB/T6173 六角薄螺母细牙； GB/T 6174 六角薄螺母 无倒角； GB/T 6175 2型六角螺母； GB/T6176 2型六角螺母细牙； GB/T 6177.1 2型六角法兰面螺母； GB/T6177.2 2型六角法兰面螺母 细牙，
本部分是GB/T6172的第1部分。 本部分按照GB/T1.12009给出的规则起草，本部分代替GB/T6172.1-2000%六角薄螺母》，与GB/T6172.1-2000相比，主要技术变化如下
删除“如需其他技术要求，.*-GB/T3098.2和GB/T3103.1)中选择。"（2000年版第1章）；引用螺纹标准统一为GB/T193、GB/T9145（第2章）；对钢螺母机械性能增加：QT一 萍火并回火（表3）。
本部分使用重新起草法修改采用ISO4035：2012《六角倒角薄螺母（0型）产品等级A和B级》 （英文版）。
本部分与ISO4035：2012的技术性差异及其原因如下：
删除ISO4035规定：“如需其他技术要求，....ISO4759-1中选择”（第1章），不属于本标准规定的内容；在规范性引用文件中，用我国标准代替国际标准（第2章），增加引用GB/T90.2（表3）、 GB/T193（表3）、GB/T5267.4（表3）GB/T9145（表3）和GB/T1237（5.1）删除对ISO724、 ISO965-1的引用，以符合我国紧固件基础标准为贯彻基础标准，对钢螺母增加：QT一 淬火并回火（表3)；增加包装技术要求（表3），以符合我国紧固件基础标准：修改标记示例为简化标记示例（5.2），以符合GB/T1237的规定。
本标准还做了下列编辑性修改：
修改标准名称；删除ISO4035的参考文献，
本部分由中国机械工业联合会提出。 本部分由全国紧固件标准化技术委员会（SAC/TC85）归口。 本部分负责起草单位：中机生产力促进中心。 本部分参加起草单位：舟山市正源标准件有限公司、海盐宇星螺帽有限责任公司、浙江海力股份有
限公司。
本部分由全国紧固件标准化技术委员会秘书处负责解释。
I GB/T 6172.1—2016
本部分所代替标准的历次版本发布情况为：
GB/T53—1958.GB/T53—1966.GB/T53—1976; GB/T54—1958.GB/T54—1966,GB/T54—1976 GB/T6172—1986,GB/T6172.12000. GB/T 6172.1—2016
六角薄螺母
1范围
GB/T6172的本部分规定了六角薄螺母的型式尺寸、技术条件和标记本部分适用于螺纹规格为M1.6～M64、性能等级为04.05、A2-025、A2-035、A4-025、A4-035、CU2、
CU3和AL4、产品等级为A和B级、倒角的六角薄螺母。A级用于D≤16mm的螺母；B级用于D> 16mm的螺母。
2 规范性引用文件
下列文件 时于本文件的应用是必不可少的， 凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注 白期的引用 件，其最新版本（包括所有的修改单）适用于本 工件。
GB/T 90.1 紫固件 验收检查（GB/T90. 2002.ISO 3269.2000.IDT GB/T 90.2 紧固件 标志与包装 GB/T 193 普通螺纹 直径主 螺距系列（G B/T
2003,ISO 261 98MOD)
GB/T 123 紧固件标 (GB/T 123 2000 ISO 8991 GB/T3 3098.2 紧固件 机械性 螺母 (GI T30 2015 ISO 898 2.2012 MOD) GB/T 3098.10 紧固件机械性 有色 属制 的螺栓 螺钉、螺柱 和螺母（GB/T3098.10
98
1993,eqv ISO 8839:1986)
GB/T 3098.15 紧固 机械性能不锈钢螺母（GB/T3098.15201 ISO3506- 2:2009,MOD) GB/T 31
紧固件公差 螺栓、螺钉、螺杜和螺丹(GB/T 3103. 2002idt1S04759-1：2000)
51 3.1
GB/T5262 紧固件 电镀层GB/T5267.1—2002ISO4042：1999 IDT) GB/T5267.2紧固件 非电解锌片涂层（GB/T5267.2—2002，ISO10683.2000，IDT） GB/T5267.3 固件 热浸镀锌层（GB/T5267.3—2008，ISO10684:2000，IDT)
紧固件表面处理 耐腐蚀不锈钢钝化处理（GB/T5267.4—2009,ISO16048:2003，
GB/T5267.4
IDT)
GB/T5276 紧固件 螺栓、螺钉、螺柱及操母、尺寸代号和标注（GB/T5276—2015，ISO225： 2010,MOD)
GB/T 5779.2 紧固件表面缺陷螺母（GB/T5779.2—2000，idtISO6157-2：1995) GB/T 9145 普通螺纹 中等精度、优选系列的极限尺寸（GB/T9145-2003，ISO965-2：1998，
MOD)
GB/T16938 紧固件 螺栓、螺钉、螺柱和螺母 通用技术条件（GB/T16938-2008，ISO8992： 2005,IDT)
3尺寸
螺母的型式尺寸见图1、表1和表2。 尺寸代号和标注应符合GB/T5276。 GB/T6172.1—2016
"β=15*~30° ?=110*~120°
图 1
表1 优选螺纹规格
单位为毫米
M1, 6 M2 M2.5 M3 M4 M5 M6 M8 M10 M12
螺纹规格D
1.25 1.5 1.75
p:
0.35 0.4 0.45 0.5 0.7 0.8
1
max 1,84 2,30 2.90 3.45 4.60 5.75 6.75 8.75 10.80 13.00 min 1.60 2.00 2.50 3.00 4.00 5.00 6.00 8.00 10.00 12.00 min 2.40 3.10 4.1 4.60 5.90 6.90 8.90 11.60 14.60 16.60 min 3.41 4.32 5.45 6.01 7.66 8.79 11.05 14.38 17.77 20.03 max 1,00 1.20 1.60 1.80 2.20 2.70 3.20 4.00 5.00 6.00 min 0.75 0.95 1.35 1.55 1.95 2.45 2.90 3.70 4.70 5.70 min 0.60 0.80 1.10 1.20 1.60 2.00 2.3 3.0 3.8 4.60
d.
dw
e
m
mw
公称一 max 3.20 4.00 5.00 5.50 7.00 8.00 10.00 13.00 16.00 18.00
min 3.02 3.82 4.82 5.32 6.78 7.78 9.78 12.73 15.73 17.73
M36 4
M42 M48 4.5
M56 M64 5.5
螺纹规格D
M16 2
M20 2.5
M24 3
M30 3.5
Pi
6
5
max 17,30 21.60 25.90 32.40 38.90 45.40 51.80 60.50 69.10 min 16.00 20.00 24.00 30.00 36.00 42.00 48.00 56.00 64.00 min 22.50 27.70 33.20 42.80 51,10 60.00 69.50 78.70 88,20 min 26.75 32.95 39,55 50.85 60.79 71.30 82.60 93.56 104.86
d.
d. e
10.00 12.00 15.00 18.00 21.00 24,00 28.00 32.00
max 8.00 min 7.42 9.10 10.90 13.90 16.90 19.70 22.70 26.70 30.40 min 5.90 7.30 8.70 11.10 13.50 15.80 18.20 21,40 24.30
m
mw
公称二 max 24.00 30.00 36.00 46.00 55.00 65.00 75.00 85.00 95.00
min 23.67 29.16 35.00 45.00 53.80 63.10 73,10 82.80 92.80
P 螺距。
2 GB/T6172.1—2016
表 2 非优选螺纹规格
单位为毫米
螺纹规格D
M3.5 M14 M18 M22 M27 M33 M39 M45 M52 M60 0.6
Pt d. d- e
2.5 2.5
2
3.5
4.5
5
5.5
3
4
max 4.00 15,10 19,50 23.70 29,10 35,60 42.10 48.60 56.20 64.80 min 3.50 14.00 18.00 22.00 27.00 33.00 39.00 45.00 52.00 60.00 min 5.10 19.60 24.90 31.40 38.00 46.60 55.90 64.70 74.20 83.40 min 6.58 23.36 29.56 37.29 45.20 55.37 66.44 76.95 88.25 99.21 max 2.00 7.00 9.00 11.00 13.50 16.50 19.50 22.50 26.00 30.00 min 1.75 6.42 8.42 9.90 12.40 15.40 18.20 21.20 24.70 28.70
m
5.10 6.70 7.90 9.90 12.30 60 17.00 19.80 23.00
mw
min
公称一 max 6.00 21.00 27.00 34.00 41.00 50.00 60.00 70.00 80.00 90.00
20.67 26.16 33.00 40.00 49.00
8.10 78.10 87.80
.80
p. 一螺距
技术条件和引用标准
4
技术条件和引用标准见 表3
表3 技才 术条件和引 1月标准
格料通用技 代条件
有色金属
快钢
GB/T16938
公标准
6H
螺纹
145
D≤M24;A2-035,A4-035
D M24M39：按协议 GB/T 3098. DSMI6.A,D>M16.B
等级
CU2,CU3,ALA
05(QT) D>M39,按协议
机械性能
GB/T 3098.2
标准产品等级标准
GB/T 3098.10
公差
GB/T 3103.1
表面缺陷
GB/T 5779.2
不经处理；电镀技术要求按GB/T5267.1；非电解锌片涂层技术要求按 GB/T 5267.2; 热浸镀锌技术要求按 GB/T 5267.3
简单处理；钝化处理技术要求按 GB/T5267.4
简单处理：电镀技术要求按 GB/T 5267.1
表面处理
如需其他技术要求或表面处理，应由供需协议
GB/T 90.1,GB/T 90.2
验收及包装
QT 萍火并回火。 11
GB/T 6172.1—2016
5标记
5.1标记方法
标记方法按GB/T1237规定。 5.2 标记示例
螺纹规格为M12、性能等级为04级、表面不经处理、产品等级为A级、倒角的六角薄螺母的标记：
螺母 GB/T6172.1M12
