ICS 25.160.40 J 33
GP

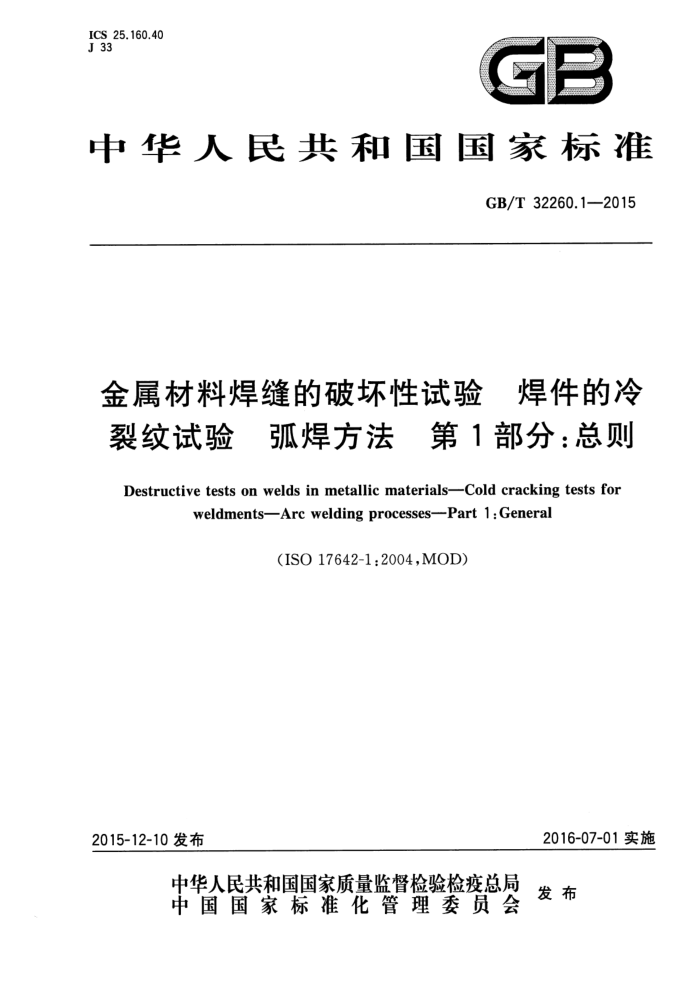

中华人民共和国国家标准
GB/T 32260.1—2015
金属材料焊缝的破坏性试验 焊件的冷裂纹试验 弧焊方法　第1部分：总则 Destructive tests on welds in metallic materials-Cold cracking tests for
weldments—Arc welding processes-Part 1:General
(ISO17642-1:2004,MOD)
2016-07-01实施
2015-12-10发布
中华人民共和国国家质量监督检验检疫总局 发布中国国家标准化管理委员会 GB/T 32260.1—2015
前言
GB/T32260《金属材料焊缝的破坏性试验 焊件的冷裂纹试验 弧焊方法》分为3个部分：
第1部分：总则；第2部分：自拘束试验；
第3部分：外载荷试验。 本部分为GB/T32260的第1部分。 本部分按照GB/T1.1一2009给出的规则起草，本部分使用重新起草法修改采用ISO17642-1：2004《金属材料焊缝的破坏性试验 拉焊件的冷裂纹
试验弧焊方法第1部分：总则》。
本部分与ISO17642-1：2004的技术性差异及其原因如下：
关于规范性引用文件，本部分做了具有技术性差异的调整，以适应我国的技术条件。调整的情况集中反映在第2章“规范性引用文件”中，具体调整如下：
·增加了GB/T3375《焊接术语》； ·将ISO17642-1：2005中引用的部分国际标准和欧洲标准，用我国对应的标准代替。 本部分由全国焊接标准化技术委员会（SAC/TC55)提出并归口。 本部分起草单位：上海市特种设备监督检验技术研究院、哈尔滨焊接研究所、东莞前程激光科技有
限公司、中国特种设备检测研究院、天津市金桥焊材集团有限公司、中国石油天然气管道科学研究院。
本部分起草人：徐彬、苏金花、欧小军、王克楠、石坤、杨咏梅、隋永莉、朴东光。
1 GB/T 32260.12015
金属材料焊缝的破坏性试验焊件的冷裂纹试验 弧焊方法第1部分：总则
1范围
GB/T32260的本部分规定了冷裂纹试验的基本术语、定义及原理。 本部分适用于评定焊接材料、母材和焊接接头的冷裂纹敏感性。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T3375焊接术语 GB/T32260.2金属材料焊缝的破坏性试验焊件的冷裂纹试验 弧焊方法第2部分：自拘束
试验(GB/T32260.2—2015,ISO17642-2:2005，MOD)
GB/T32260.3金属材料焊缝的破坏性试验焊件的冷裂纹试验 弧焊方法 第3部分：外载荷试验(GB/T32260.3——2015,ISO17642-3:2005,MOD)
3术语和定义
GB/T3375界定的以及下列术语和定义适用于本文件。
3.1
冷裂纹coldcracks 焊接接头冷却到较低温度下（对于钢来说，在Ms温度以下）时产生的焊接裂纹。冷裂纹是由于显
微组织、应力和氢含量综合作用而导致的局部开裂（晶内或穿晶开裂）。
注：冷裂纹又称氢致裂纹或延迟裂纹。
3.2
冷裂纹试验程序coldcrackingtestprocedures 与所使用焊接规程相关，用于确定母材、焊缝金属和焊接接头冷裂纹敏感性的程序。
3.3
自拘束试验 selfrestrainttests 试验时，试验载荷来源于试件的拘束焊缝。
3.4
外载荷试验 externallyloadedtests 试验时，试验载荷来源于试验过程中试件外部施加的载荷。
4基本原理
完全冷却后，显微组织、附加应力和氢含量等条件达到临界状态的焊件会出现冷裂纹：
显微组织主要由化学成分和t8/s（800℃～500℃之间的冷却时间)决定
1 GB/T 32260.1—2015
附加应力主要受潜在的应力水平（即材料的屈服强度），拘束应力和焊接操作后在焊缝附近产生的收缩应力影响；氢含量取决于由于药皮或焊剂受潮，预热、道间温度和保温温度下扩散等导致的吸氢。
注：对于转变温度A。远低于500℃的钢材，通常考虑700℃～300℃之间的冷却时间。 在冷裂纹试验程序中，自拘束试验的试验应力完全由拘束焊缝提供。试验类型及主要应用见表1。 外载荷试验的试验应力通过一个适当的外部加载装置施加。其试验及应用见表2。
表1自拘束试验（见GB/T32260.2)及其应用
试验类型控制热强度试验 (CTS试验)
应用
评定焊接材料、母材和焊接工艺。 确定：
铁研试验（斜Y型坡口试验）
一最低焊接热输入；最低预热温度；最低后热温度；扩散氢含量上限
里海试验（U型坡口试验）
注：这些程序给出了定性(开裂/不裂)或定量（裂纹率/不裂的极限值)评定。
表2外载荷试验（见GB/T32260.3)及其应用
试验类型插销试验
应用
焊接材料、母材的评定试验。 确定：
最低焊接热输入；最低预热温度；一最低道间温度；最低后热温度；扩散氢含量上限；临界应力
注：这些程序给出了定性(开裂/不裂)或定量(裂纹率/不裂的极限值)评定。
