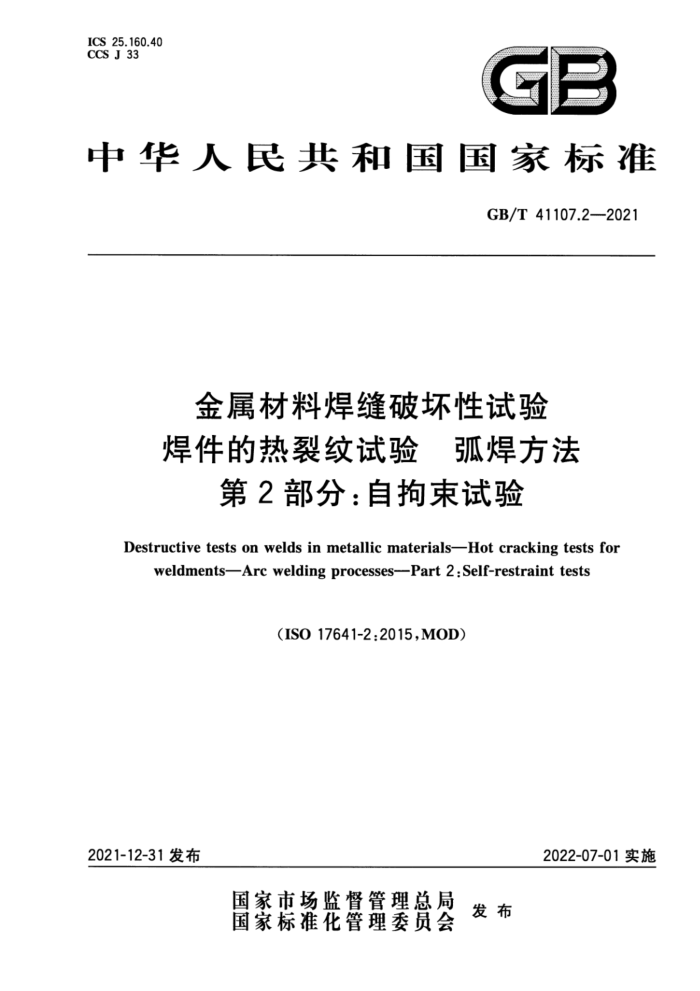

ICS 25.160.40 CCS J 33
GB
中华人民共和国国家标准
GB/T41107.2-2021
金属材料焊缝破坏性试验焊件的热裂纹试验 弧焊方法
第2部分：自拘束试验
Destructive tests on welds in metallic materialsHot cracking tests for
weldments-Arcweldingprocesses--Part2:Self-restrainttests
(IS017641-2:2015,M0D)
2022-07-01实施
2021-12-31发布
国家市场监督管理总局 发布
国家标准化管理委员会 GB/T 41107.2—2021
目 次
前言引言 1 范围 2 规范性引用文件 3 术语和定义
符号和缩略语原理
4
+.+
5 6试验附录A（资料性） T型接头焊缝裂纹试验报告附录B（资料性） 焊缝金属拉伸试验报告附录C（资料性） 纵向弯曲试验报告
10 11 12
...........0...0..0..
... GB/T41107.2—2021
前言
本文件按照GB/T1.1一2020《标准化工作导则 厂第1部分：标准化文件的结构和起章规则》的规定起草。
本文件是GB/T(Z）41107《金属材料焊缝破坏性试验 焊件的热裂纹试验弧焊方法》的第2部分。GB/T(Z）41107已经发布了以下部分：
一第1部分：总则； —第2部分：自拘束试验；第3部分外载荷试验。 本文件使用重新起草法修改采用ISO17641-2：2015《金属材料焊缝破坏性试验焊件的热裂纹试
验 弧焊方法第2部分：自拘束试验》。
本文件与ISO17641-2：2015相比存在技术性差异，这些技术差异涉及的条款已通过在其外侧页边空白位置的垂直单线(I)进行了标示，相应技术性差异及其原因如下：
a）关于规范性引用文件，本文件做了具有技术性差异的调整，以适应我国的技术条件，具体调整
如下： ·用修改采用国际标准的GB/T228.1代替ISO6892-1（见6.2.2.2）； ·用等同采用国际标准的GB/T2652代替ISO5178（见6.2.2.2、6.2.2.3）； ·用等同采用国际标准的GB/T2653代替ISO5173（见6.3.3、6.3.5）； 。用等同采用国际标准的GB/T19869.1代替ISO15614-1（见6.1.4、6.2.2.1、6.3.2)； ·用修改采用国际标准的GB/T25774.1代替ISO15792-1（见6.2.2.2）； · 用修改采用国际标准的GB/T41107.1代替ISO17641-1：2004（见第3章）。
b) 更改了试样宽度的符号，由“B”为“6”，以与图5、图6和公式（2)所示一致（见第4章）； c） 更改了图2中的标注，由“t2”改为“t/2”，以与所示尺寸相对应，并增加了t的符号及说明（见
第4章、6.2.2.2)； d) 更改了图3中“L。”的尺寸线标注位置，以与GB/T228.1中“L。”相对应（见6.2.2.2）； e) 更改了图5中棱角半径的标注，由“R1”以“R1+”，并指向长度上的试样棱角，以与表1对R
的说明相对应（6.3.3）。 本文件还做了下列编辑性修改：
增加了图1说明“G—加强板；”（见6.1.2）。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国机械工业联合会提出。 本文件由全国焊接标准化技术委员会（SAC/TC55)归口。 本文件起草单位：哈尔滨焊接研究院有限公司、上海材料研究所、苏州热工研究院有限公司、天津大
学、宝鸡石油钢管有限责任公司（国家石油天然气管材工程技术研究中心）、浙江金洲管道工业有限公司。
本文件主要起草人：徐错、吕晓春、王滨、陈默、杨子佳、孙志强、陈忠兵、毕宗岳、郝龙宇、翟莲娜、 杨昊泉、王东坡、王遵圣、乔雯钰、苏金花。
Ⅱ GB/T 41107.22021
引言
焊缝金属和母材热影响区中的热裂纹是电弧焊接中的最常见的缺陷之一。裂纹影响焊接件的安全使用，在大多数规范和标准中，任何类型的可检测的裂纹都是不充许的，因此，各国均在致力于研发对热裂纹不敏感的焊接材料和母材，以及设计减少或消除热裂纹风险的焊接工艺。与此同时，各种用来评价金属材料焊件（包括焊接材料、母材和焊接接头）热裂纹敏感性的试验方法也在不断被开发出来。
GB/T(Z）41107《金属材料焊缝破坏性试验焊件的热裂纹试验弧焊方法》是指导我国焊件热裂纹试验的基础性和通用性文件。GB/T（Z）41107旨在确立适用于热裂纹试验的术语、基本原理、试验类型，由三部分构成。
一第1部分：总则。对热裂纹试验的术语、基本原理、试验类型、试验概述和试验应用概要方面的规定，旨在为检测人员提供相应的基本信息。 第2部分：自拘束试验。对自拘束热裂纹试验的试件尺寸、试样要求和试验步骤的规定，旨在为检测人员提供热裂纹自拘束试验的相关技术信息。 第3部分：外载荷试验。对热拉伸试验、可调拘束试验和横向可调拘束试验、程控平板拉伸试验等外载荷热裂纹试验的试样尺寸、试样制备、试验步骤和评定方法的规定，旨在为检测人员提供热裂纹外载荷试验的相关技术信息。
IV GB/T41107.2—2021
金属材料焊缝破坏性试验焊件的热裂纹试验弧焊方法
第2部分：自拘束试验
1范围
本文件规定了T型接头焊缝裂纹试验、焊缝金属拉伸试验、纵向弯曲试验等自拘束热裂纹试验的试件尺寸、试样要求和试验步骤。
本文件主要适用于奥氏体不锈钢、镍、镍基和镍铜焊接材料热裂纹敏感性评定，也可用于评定其他焊缝金属，但不适用于评定母材，也未给出任何验收标准。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T228.1 金属材料拉伸试验第1部分：室温试验方法（GB/T228.1--2010，ISO6892-1： 2009,MOD)
GB/T2652 2焊缝及熔敷金属拉伸试验方法（GB/T2652—2008，ISO5178：2001，IDT） GB/T2653焊接接头弯曲试验方法（GB/T2653—2008，ISO5173：2000，IDT） GB/T19869.1钢、镍及镍合金的焊接工艺评定试验（GB/T19869.1—2005，ISO15614-1：2004，
IDT)
GB/T25774.1焊接材料的检验第1部分：钢、镍及镍合金熔敷金属力学性能试样的制备及检验(GB/T25774.1—2010,ISO15792-1:2000,MOD)
GB/T41107.1金属材料焊缝破坏性试验焊件的热裂纹试验 弧焊方法 第1部分：总则 (GB/T41107.1—2021,ISO17641-1:2004,MOD)
3术语和定义
GB/T41107.1界定的术语和定义适用于本文件。
4符号和缩略语
表1中的符号和缩略语适用于本文件。
1 GB/T41107.2—2021
表 2 自拘束热裂纹试验及其应用
裂纹类型凝固裂纹
应用焊接材料评价焊接材料评定试验
试验类型
结果
T型接头焊缝裂纹试验
定性评估
凝固裂纹
焊接工艺评定
定性评估，或使用MSI(TT) 产品焊接验证试验定量评定
焊缝金属拉伸试验
液化裂纹失延裂纹凝固裂纹
焊接材料评价焊接材料评定试验
焊接工艺评定
定性评估，或使用MSIaLBT) 产品焊接验证试验定量评定
纵向弯曲试验
液化裂纹
焊接材料评价焊接材料评定试验
失延裂纹
6试验 6.1T型接头焊缝裂纹试验 6.1.1概述
试验适用于焊条电弧焊、熔化极气体保护电弧焊和钨极情性气体保护电弧焊方法焊接的单道拘束角焊缝，不适用于埋弧焊等大电流焊接方法。
试验方法仅适用于定性评估（有裂纹或无裂纹），灵敏度较低。 6.1.2试件尺寸
试件应采用与焊接材料的评定试验匹配的母材或制造中焊接工艺评定试验使用的母材。 试件分为A、B、C三种类型，试件尺寸见图1。A型是标准试件，B型和C型拘束度更高，用于模拟
更严苛的条件。B型试件要求底板厚度为40mm。C型试件可在底板上焊接10mm厚加强板，底板、 立板和/或加强板的厚度能做调整，采用适宜的t1和t2尺寸。 ICS 25.160.40 CCS J 33
