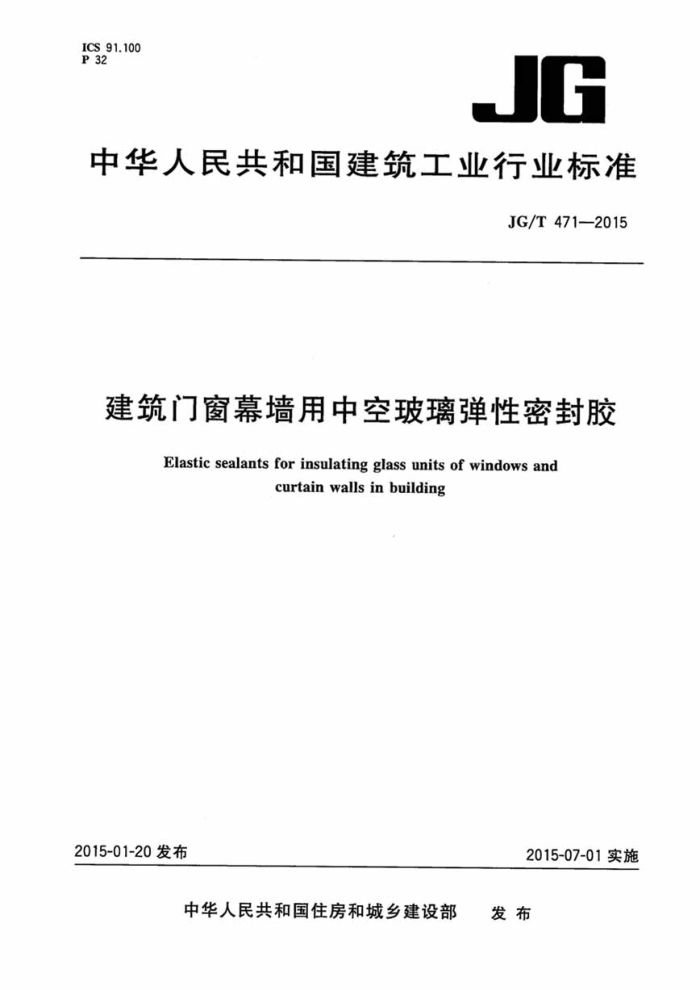

ICS91.100 P32
JG
中华人民共和国建筑工业行业标准
JG/T471—2015
建筑门窗幕墙用中空玻璃弹性密封胶
Elastic sealants for insulating glass units of windows and
curtainwalls inbuilding
2015-01-20发布
2015-07-01实施
中华人民共和国住房和城乡建设部 发布 JG/T4712015
前言
本标准按照GB/T1.1一2009给出的规则起章。 本标准由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部建筑制品与构配件标准化技术委员会归口。 本标准负责起草单位：郑州中原应用技术研究开发有限公司、中国建筑科学研究院。 本标准参加起草单位：北京卓越金控高科技有限公司、上海建科检验有限公司、广州白云化工实业
有限公司、西卡（中国）有限公司、广州集泰化工有限公司、广东省建筑科学研究院、河南省建筑科学研究院、浙江凌志精细化工有限公司。
本标准主要起草人：马启元、张德恒、刘盈、程鹏、蒋勤逸、蒋金博、司林刚、陈世龙、赖燕德、汪天舒、 石正金、文忠。
I JG/T471—2015
建筑门窗幕墙用中空玻璃弹性密封胶
1范围
本标准规定了建筑门窗幕墙用中空玻璃弹性密封胶的术语和定义、分类和标记、要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于建筑门窗幕墙中空玻璃粘结密封用双组分弹性密封胶。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1037塑料薄膜和片材透水蒸气性试验方法杯式法 GB/T2794胶黏剂黏度的测定单圆筒旋转黏度计法 GB/T3516--2006橡胶溶剂抽出物的测定 GB/T6040-2002红外光谱分析方法通则 GB/T9789一2008金属和其他无机覆盖层通常凝露条件下的二氧化硫蚀试验 GB/T10125—2012人造气氛腐蚀试验盐雾试验 GB/T105043A分子筛 GB/T11944—2012中空玻璃 GB/T13477.2 建筑密封材料试验方法 第2部分：密度的测定 GB/T13477.5 建筑密封材料试验方法 第5部分：表干时间的测定 GB/T13477.6 建筑密封材料试验方法 第6部分：流动性的测定 GB/T13477.8 建筑密封材料试验方法 去第8部分：拉伸粘结性的测定 GB/T13477.17 建筑密封材料试验方法第17部分：弹性恢复率的测定 GB16776—2005 建筑用硅酮结构密封胶 GB50068—2001 建筑结构可靠度设计统一标准
3术语和定义
下列术语和定义适用于本文件。
3.1
建筑门窗幕墙用中空玻璃弹性密封胶elasticsealantsforinsulatingglassunitsofwindowsand curtain walls in building
实现中空玻璃单元构件周边弹性粘结，具有可供建筑门窗幕墙结构极限承载力状态设计选用的强度标准值、设计值、模量等技术指标的橡胶态高弹性密封胶。 3.2
初始剪切模量 initial shearmodulus 表征密封胶抵抗切应变的能力，以剪切初始阶段剪应力和剪应变的比值表示。
1 JG/T471—2015
3.3
初始刷度initialrigidity 表征粘结材料及粘结件抵抗弹性变形的能力，以某一待定应变时的应力表示。
3.4
初始刚度模量 initial rigiditymodulus 表征粘结件密封胶在初始受力阶段对应某一应力的变形，其倒数为初始柔度，以粘结件密封胶受拉
初始变形阶段产生的拉应力与应变的比值表示。 3.5
粘结强度平均值 strengthmeanvalue 粘结强度试验测定值的平均值。
3.6
粘结强度标准值characteristicvalueof strength 粘结强度标准值取其正态概率分布的0.05分位值确定，即产品粘结强度95%高于该值。
3.7
材料性能分项系数 partial safetyfactor 为保证所设计的结构具有规定的可靠度而在设计表达式中采用的由所用材料性能确定的抗力分项
系数，如材料粘结强度分项系数。 3.8
粘结强度设计值designvalueofbondingstrength 粘结强度标准值除以材料性能分项系数得到的值。
3.9
规定值specifiedvaluesfortechnicalrequirements 生产企业产品技术规格规定值或企业标准技术要求规定值或产品定型鉴定值。按正态概率分布的
分位值0.05统计产品技术性能95%高于该值。
4分类和标记
4.1分类 4.1.1按基础聚合物类型分为三类：
a）硅酮型密封胶，代号为SR； b）聚硫型密封胶，代号为PS； c）其他，以基础聚合物缩写作为代号。
4.1.2 按密封胶在中空玻璃安装典型应用中的承载用途分类，代号见附录A。
a）承受永久荷载的密封胶，代号为P； b）承受玻璃永久荷载用密封胶，代号为H； c）承受阵风和/或气压水平荷载用密封胶，代号为W。
4.2标记
初始刚度模量及强度标准值分别以规定值标记及示例如下：
2 JG/T471—2015
ES-□-□--□-JG/T471-2015
初始刚度模量强度标准值聚合物类别用途型别
示例：承受水平荷载、永久荷载，强度标准值xs=1.0MPa，初始刷度模量Es=2.0MPa的隐框用硅酮类中空玻璃密封胶
标记为：ES-WHP-SR-1.0-2.0-JG/T471-2015，
5要求
5.1一般要求 5.1.1粘结件密封胶受拉伸或剪切的初始变形阶段的边界应为法向应变25%。 5.1.2初始刚度应以应变12.5%对应的应力表示。 5.1.3中空玻璃实际应用中密封胶水蒸气透过率宜参照附录B试验。 5.1.4充气中空玻璃用密封胶气体渗透率指标可仅当工厂有要求时进行测试。 5.2 外观
应为细腻、均匀膏状物，无可见颗粒、结块和结皮，无不易迅速均匀分散的析出物。颜色应与供需双方商定的样品颜色相符。 5.3 3物理性能
建筑门窗幕墙用中空玻璃弹性密封胶物理性能应符合表1规定。
表1 建筑门窗幕墙用中空玻璃弹性密封胶物理性能
序号 1
项目
技术要求
A组分 B组分 A组分 B组分
密度/(g/cm*）
规定值±0.05
黏度/(Pa·s)
2
规定值土10%规定值
适用期/min 表干时间/h
3 4
≥30 <3
4h 24h 14 d
硬度(ShoreA)
规定值士10%规定值
5
垂直放置/mm 水平放置
<3 无变形
下垂度
3
