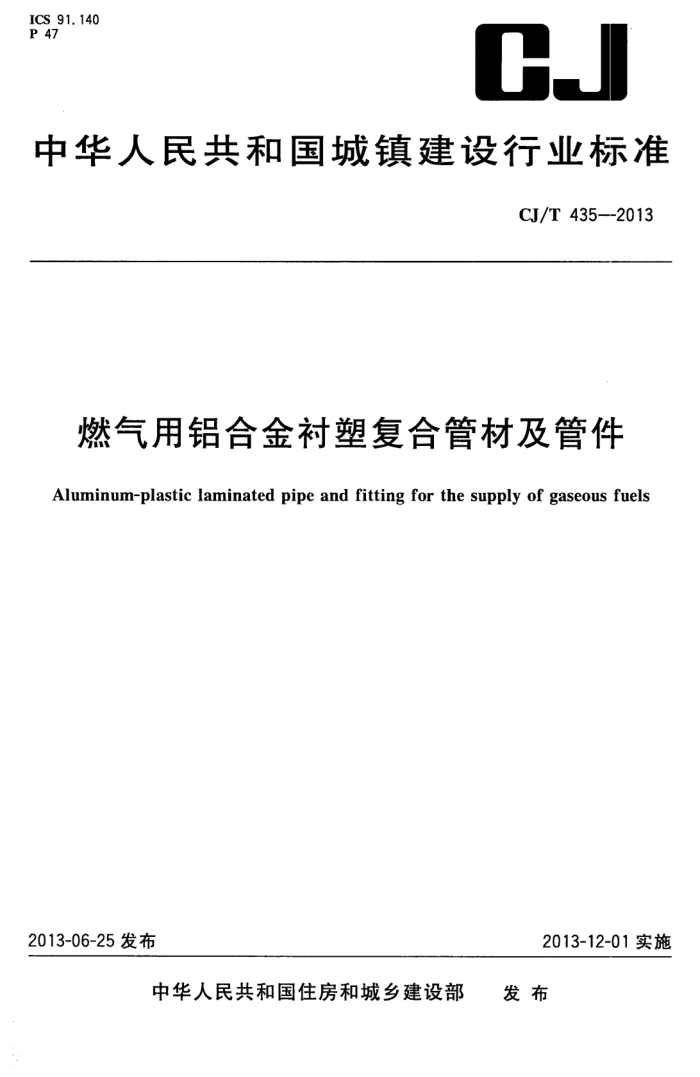

ICS 91. 140 P 47
CJI
中华人民共和国城镇建设行业标准
CJ/T 435--2013
燃气用铝合金衬塑复合管材及管件
Aluminum-plastic laminated pipe and fitting for the supply of gaseous fuels
2013-06-25发布
2013-12-01实施
中华人民共和国住房和城乡建设部 发布 CJ/T435—2013
目 次
前言 1范围 2规范性引用文件 3术语和定义、符号
材料
4
+.
5 要求 6试验方法
检验规则 8 标志、包装、运输和贮存附录A（资料性附录）燃气用铝合金衬塑复合管道系统专用热熔承插连接管件基本类型示意图...10
7
8
图1燃气用铝合金衬塑复合管材结构示意图图2热熔承插连接示意图图A.1直通图A.2三通图A.3弯头图A.4内、外丝直通图A.5内、外丝弯头
10 10 10 11
表1管材外管材料性能表2聚乙烯材料的性能表3管材平均外径、内管平均外径、外管、内管壁厚及允许偏差表4热熔承插连接管件承口尺寸与相应公称直径表5燃气用铝合金衬塑复合管材的物理力学性能表6管件的物理力学性能表7接收质量限（AQL)6.5的抽样方案
2
3
:
6
> CJ/T 435--2013
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部燃气标准化技术委员会归口。 本标准负责起草单位：北京航天凯撒国际投资管理有限公司。 本标准参加起草单位：北京航天凯撒系统科技有限公司、涿州航天凯撒管路系统有限公司、成都品
冠管业有限公司。
本标准主要起草人：葛玉同、贾智华、郑平萍、康辉、汪仕斌、王婷婷。
公 . 2:*
I CJ/T435--2013
燃气用铝合金衬塑复合管材及管件
1范围
本标准规定了燃气用铝合金衬塑复合管材及管件的术语和定义、符号，材料，要求，试验方法，检验规则，标志、包装、运输和贮存。
本标准适用于工作压力不大于0.4MPa、公称直径不大于DN100的户内燃气输送用铝合金衬塑复合管材及管件。总体使用（设计）系数C≥2。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL)检索的逐批检验抽样计划 GB/T2918塑料试样状态调节和试验的标准环境 GB/T3190 变形铝及铝合金化学成分 GB/T3682 热塑性塑料熔体质量流动速率和熔体体积流动速率的测定 GB/T4437.1铝及铝合金热挤压管第1部分：无缝圆管 GB/T6111 流体输送用热塑性塑料管材耐内压试验方法 GB/T6671 热塑性塑料管材纵向回缩率的测定 GB/T 7307 55°非密封管螺纹 GB/T8806 塑料管道系统塑料部件尺寸的测定 GB15558.1 燃气用埋地聚乙烯(PE)管道系统第1部分：管材 GB15558.2 燃气用埋地聚乙烯（(PE)管道系统第2部分：管件 GB/T17391 聚乙烯管材与管件热稳定性试验方法
3术语和定义、符号
3.1术语和定义
下列术语和定义适用于本文件。 3.1.1
燃气用铝合金衬塑复合管材aluminum-plasticlaminatedpipeforthesupplyofgaseousfuels 外管为铝合金管、内管为聚乙烯管，经预应力复合而成的燃气用两层结构管材（以下简称“管材”）。
3.1.2
外管outsidepipe 燃气用铝合金衬塑复合管材的外层结构，为热挤压成型的铝合金无缝圆管。
3.1.3
内管inside pipe 燃气用铝合金衬塑复合管材的内层结构，为挤出成型的聚乙烯管。
1
龙牛网www.longniu.com下载 CJ/T435—2013
3.1.4
公称直径 nominaldiameter 燃气用铝合金衬塑复合管材的计算直径，不是管材的实际直径。是管路系统中所有管材及附件用
数字表示的尺寸，供参考用的一个方便圆整数，用符号DN表示。 3.1.5
总体使用（设计）系数overallservice（design）coefficient 一个大于1的系数，它考虑了未在置信下限。ic体现出的使用条件和管道系统中组件的性能。
3.1.6
户内indoor 建筑体的室内和室外。
3.2符号
C：总体使用（设计)系数； D:最小通径； dem：平均外径 den.mx：内管平均外径最大值； demrin：内管平均外径最小值； DN：公称直径： dsm：承口的平均内径； dsmmex：热熔承口的最大平均内径； dsmmin：热熔承口的最小平均内径； en：热熔承插连接管件的壁厚； L1：最小承口深度； L2:最小插人深度。
4材料
4.1 管材材料 4.1.1管材外管材料
管材外管材料为变形铝合金材料，其化学成分应符合GB/T3190的规定，其材料性能应符合 GB/T4437.1的规定，见表1。
表1 管材外管材料性能
抗拉强度 MPa ≥130
断裂伸长率
规定非比例伸长应力
% ≥12
MPa ≥70
4.1.2管材内管材料
管材内管材料为聚乙烯材料，应采用PE100材料，其材料性能应符合GB15558.1的规定，见表2。
