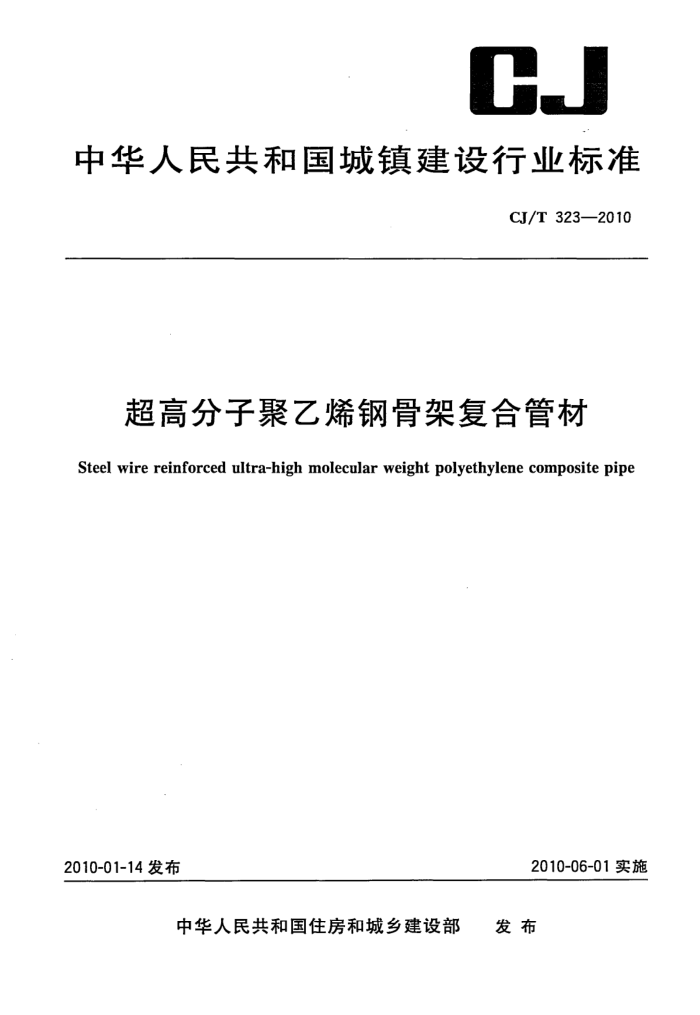

CJ
中华人民共和国城镇建设行业标准
CJ/T323—2010
超高分子聚乙烯钢骨架复合管材
Steel wire reinforced ultra-high molecular weight polyethylene composite pipe
2010-06-01实施
2010-01-14发布
发布
中华人民共和国住房和城乡建设部 CJ/T3232010
目 次
前言 1 范围 2 规范性引用文件 3 术语和定义、符号 4 分类和标记 5 结构和材料 6 规格 7 要求
-.
试验方法检验规则
8 9
10 标志、运输、贮存附录A（资料性附录） 超高分子量聚乙烯混合料性能表附录B（资料性附录） 热熔胶性能表附录C（规范性附录） 规格表设计依据附录D（规范性附录) 复合管连接方式及连接件尺寸附录E(规范性附录) 砂浆磨损率试验方法
10 11 13 L4 15 18
-. CJ/T 3232010
前 言
本标准由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部给水排水产品标准化技术委员会归口。 本标准的附录A、附录B为资料性附录，附录C、附录D、附录E为规范性附录。 本标准起草单位：泰州申视塑料有限公司、哈尔滨工业大学。 本标准主要起草人：刘阜东、刘海鹰、牟其善、房元俊、何彦妮。 本标准为首次发布。 CJ/T 323--2010
超高分子聚乙烯钢骨架复合管材
1范围
本标准规定了超高分子乙烯钢骨架复合管材（以下简称“复合管”)的术语和定义、符号、分类和标记、结构和材料、规格、要求、试验方法、检验规则、标志、运输和贮存。
本标准适用于输送城镇用水、燃气、特种工业流体（如原油、化工溶液、矿浆、工业废水、固体粉末、低温液体)等介质的复合管材。 2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容)或修订版均不适用于本标准。然而，鼓励使用本标准的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T2791胶黏剂T剥离强度试验方法挠性材料对挠性材料 GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL)检索的逐批检验抽样计划 GB/T2829周期检验计数抽样程序及表 GB/T2918 塑料试样状态调节和试验的标准环境 GB3522 优质碳素结构钢冷轧钢带 GB/T3681 塑料大气曝露试验方法 GB/T4217 流体输送用热塑性塑料管材公称外径和公称压力 GB/T 4357 碳索弹簧钢丝 GB/T6111 流体输送用热塑性塑料管材耐内压试验方法 GB/T8806 塑料管道系统塑料部件尺寸的测定 GB/T13663 给水用聚乙烯（PE）管材 GB/T15558.1 燃气用聚乙烯(PE)管道系统第一部分：管材(ISO4437：1997，MOD) GB/T15560 流体输送用塑料管材液压瞬时爆破和耐压试验方法 GB/T17219 生活饮用水输配水设备及防护材料的安全性评价标准 SY/T4054 辐射交联聚乙烯热收缩带（套） SY/T6662石油天然气工业用钢骨架增强聚乙烯复合管
3术语和定义、符号 3.1术语和定义
下列术语和定义适用于本标准。 超高分子聚乙烯钢骨架复合管材 steel wire reinforced ultra-high molecular weight polyethylene
composite pipe
以超高分子聚乙烯内管为基体、以碳素弹簧钢丝和优质碳素结构钢冷轧钢带为骨架、以辐射交联聚乙烯热收缩胶带或超高分子聚乙烯管套为保护层、通过热熔胶复合而成的管材。 3.2符号
d.公称外径;
1 CJ/T 3232010
e. 公称壁厚； PN—一公称压力。
4分类和标记 4.1复合管分类及代号：
给水用复合管，代号S；燃气用复合管，代号Q； -特种工业流体用复合管，代号T。
4.2标记
复合管按图1所示标记。
00000-0-000X00-0.0
公称压力，MPa 壁厚，mm 公称外径，mm 用途代号：S，Q，T 产品名称代号：SRUPE
图1复合管标记图
示例：种按本标准生产的超高分子聚乙烯钢骨架复合管材，公称外径160mm、壁厚7.3mm、公称压力1.6MPa、
给水用复合管，标记为：SRUPE-S-160×7.3-1.6。
5结构和材料 5.1结构 5.1.1复合管由三种材料复合加工制成：
第一层是超高分子聚乙烯内管；第二层是纵向敷设的优质碳素结构钢冷轧钢带和横向缠绕的高抗拉强度碳素弹簧钢丝；第三层是辐射交联聚乙烯热缩胶带或超高分子聚乙烯保护层；三种材料由高黏结性、高强度的热熔胶结合成一体，如图2所示。
3 4 5
1
2.
a
222422
超高分子案乙烯内管； 2- - 一外保护层；
1
聚乙烯热熔胶；纵向钢带；
3-
4— 5- 横向钢丝。
图2复合管结构示意图
2
