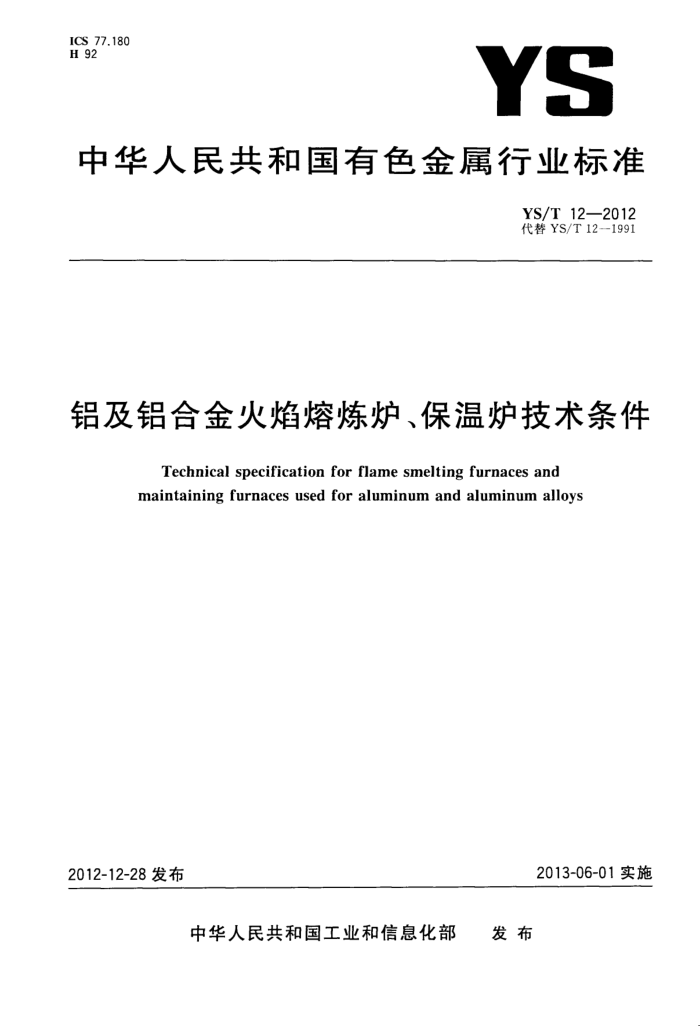

ICS 77.180 H 92
YS
中华人民共和国有色金属行业标准
YS/T122012 代替YS/T12—1991
铝及铝合金火焰熔炼炉、保温炉技术条件
Technical specification for flame smelting furnaces and maintaining furnaces used for aluminum and aluminum alloys
2013-06-01实施
2012-12-28发布
中华人民共和国工业和信息化部 发布 中华人民共和国有色金属
行业标准
铝及铝合金火焰熔炼炉、保温炉技术条件
YS/T122012
*
中国标准出版社出版发行北京市朝阳区和平里西街甲2号(100029) 北京市西城区三里河北街16号（100045)
网址www.spc.net.cn
总编室：(010)64275323 发行中心：(010)51780235
读者服务部：（010)68523946 中国标准出版社秦皇岛印刷厂印刷
各地新华书店经销
*
开本880×1230 1/16 印张1.25 字数34千字 2014年4月第一版 2014年4月第一次印剧
*
号：155066·2-270331 定价 21.00元
如有印装差错 由本社发行中心调换
版权专有侵权必究举报电话：（010)68510107 YS/T 12—2012
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替YS/T12一1991《铝及错合金火焰熔炼炉、保温炉》 本标准与YS/T121991相比，主要差异如下：
增加了典型的炉型示意图；增加了关于铝及铝合金火焰熔炼炉、保温炉节能及提高炉子热效率、烧损率的技术要求； -增加了关于铝及铝合金火焰熔炼炉、保温炉燃烧产物及炉口烟尘收集、环保排放的技术要求； -增加了关于铝及铝合金火焰熔炼炉、保温炉自动控制及安全运行方面的技术要求；一增加了关于铅及铝合金火焰熔炼炉、保温炉用配套设备的技术要求：增补了大吨位铝及铝合金火焰熔炼炉、保温炉基本性能；增加了液压倾动式火焰熔炼炉、保温炉基本技术要求。 本标准由全国有色金属标准化技术委员会（SAC/TC243)归口。 本标准主要起草单位：广东坚美铝型材厂（集团）有限公司、东北轻合金有限责任公司、西南铝业（集
团)有限责任公司、山东南山铝业股份有限公司、山东充矿轻合金有限公司、福建省南平铝业有限公司、 广东兴发铝业有限公司、四川广汉三星铝业有限公司、龙口市丛林铝材有限公司、广东豪美铝业有限公司、广亚铝业有限公司、苏州博能炉窑科技有限公司。
本标准主要起草人：卢继延、何永平、李国荣、赵祖秋、李喆、欧庆峰、张流锋、夏秀群、杨文忠、郝志顺、 周春荣、潘学著、余志华。
本标准所代替标准的历次版本发布情况为：
YS/T12—1991。
1 YS/T12—2012
铝及铝合金火焰熔炼炉、保温炉技术条件
1范围
本标准规定了铝及铝合金火焰熔炼炉和火焰保温炉的分类及示意图、要求、试验方法、检验规则、产品成套性及随炉技术文件。
本标准适用于以气体或液体为燃料的铝及铝合金火焰熔炼炉、保温炉（以下简称火焰炉）。 本标准不适用于火焰埚炉和竖式熔炼炉。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2587用能设备能量平衡通则 GB/T2588 设备热效率计算通则 GB/T2589 综合能耗计算通则 GB/T 2624.1 用安装在圆形截面管道中的压差装置测量满管流体流量第1部分：一般原理和
要求
GB/T 2988 高铝砖 GB/T 2994 高铝质耐火泥浆 GB/T 3003 耐火材料陶瓷纤维及制品 GB/T 3485 评价企业合理用电技术导则 GB/T 3486 评价企业合理用热技术导则 GB/T 3766 液压系统通用技术条件 GB/T 3994 粘土质隔热耐火砖 GB/T3996 硅藻土隔热制品 GB5226.1 机械电气安全机械电气设备第1部分：通用技术条件 GB5959.1 电热装置的安全第1部分：通用要求 GB 6222 工业企业煤气安全规程 GB/T10066.1 电热设备的试验方法第1部分：通用部分 GB/T10067.1 电热装置基本技术条件第1部分：通用部分 GB/T13283 工业过程测量和控制用检测仪表和显示仪表精确度等级 GB/T15969.2 可编程序控制器第2部分：设备要求和测试 GB/T15969.4 可编程序控制器 导第4部分：用户导则 GB/T15969.5 可编程序控制器 第5部分：通信 GB/T 19839 工业燃油燃气燃烧器通用技术条件 GB50211 工业炉砌筑工程施工及验收规范 GB 50254 电气装置安装工程低压电器施工及验收规范 GB 50387 冶金机械液压、润滑和气动设备工程安装验收规范 GB 50482 铝加工厂工艺设计规范 GB 30078 变形铝及铝合金铸锭安全生产规范
1 YS/T12—2012
YS/T694.1 变形铝及铝合金单位产品能源消耗限额第1部分：铸造锭 YS/T779变形铝及铝合金铸锭行业清洁生产水平评价技术要求 YB/T5106 粘土质耐火砖
3术语和定义
下列术语和定义适用于本文件。
3.1
火焰熔炼炉 flame smelting furnace 以气体或液体燃料燃烧为热源，对铝及铝合金进行熔炼的热工设备及其配套的电气、机械设备。
3.2
火焰保温炉 flamemaintainingfurnace 以气体或液体燃料燃烧为热源，对铝及铝合金熔体进行保温、升温的热工设备及其配套的电气、机
械设备。 3.3
标准工艺standardprocess 按铝及铝合金熔炼特点将铝及铝合金从固态熔化至液态并均匀达到规定温度所规定的装料、熔化
搅拌、扒渣等作业工艺。 3.4
炉体外表面温升differenttemperaturebetweencombustionchamberandexternalsurface 火焰炉处于热稳定状态时，炉体外表面温度与周围环境温度的差值。
3.5
熔化速率 smeltingrate 在额定装料量时单位熔化时间内的熔化量。
3.6
最大热负荷 maximumthermal loading 火焰炉在正常工作状态下，单位时间供人炉膛的最大热量。
3.7
单位热耗 unitthermal losses 每熔炼一吨铝及铝合金所消耗的热量。
3.8
炉衬寿命lininglife 火焰炉的内衬由投产到大修之间的熔炼或转注保温的次数。
3.9
烧损率burninglossrate 铝及铝合金在熔炼过程中损失的铝及铝合金占装料量的百分比。
3.10
燃烧系统burningsystem 包括供风系统、供油或供气系统、烧嘴或喷嘴等在内的向火焰炉内供热所需的安全燃烧装置。
4火焰炉的分类及示意图
4.1火焰炉的分类
火焰炉的分类见表1。
2 YS/T12—2012
表 1 熔炼炉燃气熔炼炉燃油熔炼炉矩形熔炼炉圆形熔炼炉固定式熔炼炉倾动式熔炼炉
保温炉燃气保温炉燃油保温炉矩形保温炉圆形保温炉固定式保温炉倾动式保温炉
分类按所用燃料分类
按形状分类
按出料方式分类
4.2 典型的炉型示意图 4.2.1 典型的矩形炉示意见图1。
T
10
3
H M 旗
t
说明：
燃烧系统；蓄热体；烧嘴；炉体钢结构；砌筑体；温度测量系统；炉门提升机构；
1- 2 3 4
6 7
8- 炉口烟罩； 9- 炉门； 10 放干流口； 11- 出流口； 12- 辅助排烟系统。
图1 典型的矩形炉示意图 YS/T12—2012
4.2.2 典型的圆形炉示意见图2。
EYYEEFT
A
说明： —燃烧系统；
1
2 炉门； 3 一炉盖； 4- 炉口烟罩； 5- 炉体钢结构；
-
砌筑体；出流口；
6- A
8 烧嘴； 9 蓄热体； 10 辅助排烟系统； 11 炉门提升机构； 12 温度测量系统。
图2 2典型的圆形炉示意图 YS/T 122012
4.2.3 典型的倾动式熔炼炉示意见图3。
ir23
.
3-1.
2
1
靠
TO
安
10
11
说明：蓄热体；
1 -
2 一烧嘴；
炉门提升机构；燃烧系统；
2
4
5. 倾动液压缸； 6 倾动大梁；
炉门； 8- 炉口烟罩； 9- 温度测量系统； 10~ 旋转支座； 11- 出流口； 12- 辅助排烟系统。
7
图3典型的倾动式熔炼炉示意图
