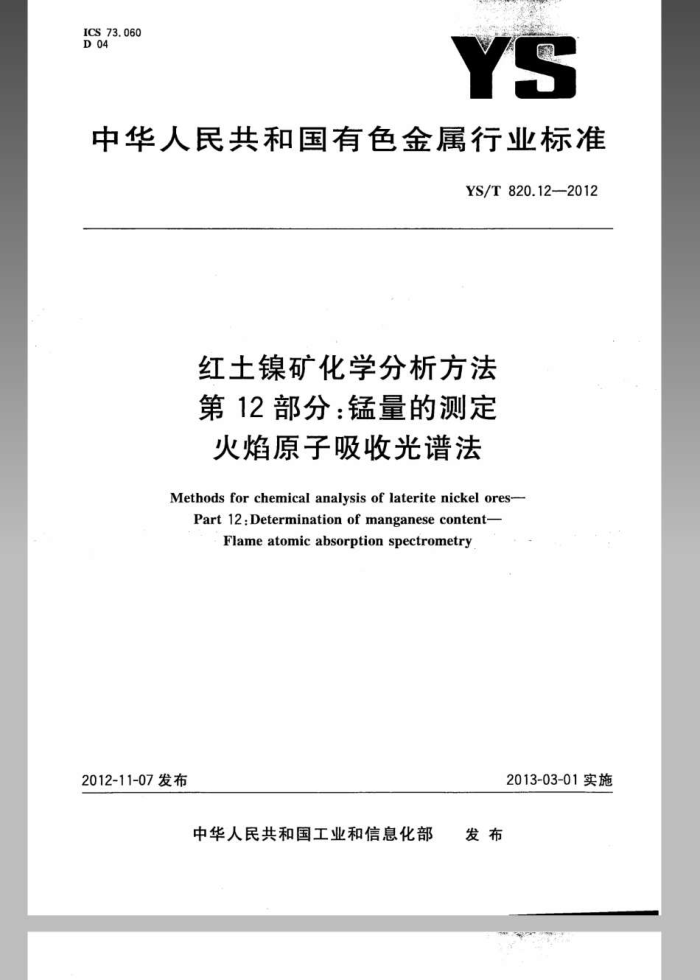

ICS73.060 D04
YS
中华人民共和国有色金属行业标准
YS/T820.12—2012
红土镍矿化学分析方法第12部分：锰量的测定火焰原子吸收光谱法
Methods forchemical analysis of lateritenickel ores-
Part 12:Determination of manganese content-
Flame atomicabsorption spectrometry
2012-11-07发布
2013-03-01实施
发布
中华人民共和国工业和信息化部 YS/T820.12—2012
前言
本部分按照GB/T1.1一2009给出的规则起草。 YS/T820—2012《红土镍矿化学分析方法》共分为26个部分：
一第1部分：镍量的测定火焰原子吸收光谱法；第2部分：镍量的测定丁二酮分光光度法；第3部分：全铁量的测定重铬酸钾滴定法；第4部分：磷量的测定钼蓝分光光度法；第5部分：钻量的测定火焰原子吸收光谱法；第6部分：铜量的测定火焰原子吸收光谱法；第7部分：钙和镁量的测定火焰原子吸收光谱法；第8部分：二氧化硅量的测定氟硅酸钾滴定法；第9部分：、量的测定电感耦合等离子体-质谱法；第10部分：钙、钻、铜、镁、锰、镍、磷和锌量的测定电感耦合等离子体-原子发射光谱法；第11部分：氟和氯量的测定离子色谱法；第12部分：锰量的测定 火焰原子吸收光谱法；第13部分：铅量的测定 火焰原子吸收光谱法；第14部分：锌量的测定 火焰原子吸收光谱法；第15部分：锅量的测定 火焰原子吸收光谱法；第16部分：碳、硫量的测定 高频燃烧红外吸收光谱法：第17部分：砷、锑、铋量的测定 氢化物发生-原子荧光光谱法；第18部分：汞量的测定 冷原子吸收光谱法：第19部分：铝、铬、铁、镁、锰、镍和硅量的测定 能量色散X射线荧光光谱法；第20部分：铝量的测定 EDTA络合滴定法：第21部分：铬量的测定 硫酸亚铁铵滴定法；第22部分：镁量的测定 EDTA滴定法；第23部分：钻、铁、镍、磷、氧化铝、氧化钙、氧化铬、氧化镁、氧化锰、二氧化硅和二氧化钛量的测定波长色散X射线荧光光谐法；第24部分：湿存水量的测定 重量法：第25部分：化合水量的测定 重量法；一第26部分：灼烧减量的测定 ，重量法。 本部分为YS/T820—2012的第12部分。 本方法为仲裁方法。 本标准由全国有色金属标准化技术委员会（SAC/TC243)归口。 本标准由北京矿冶研究总院、中华人民共和国绒鱼圈出人境检验检疫局、金川集团有限公司负责
起草。
本部分起草单位：中华人民共和国宁波出入境检验检疫局、北京矿冶研究总院。 本部分参加起草单位：中华人民共和国南通出人境检验检疫局、中冶葫芦岛有色金属集团有限公
司、紫金矿业集团股份有限公司。
本部分主要起草人：林力、刘在美、陈少鸿、张建波、韩晓、姜求韬、侯晋、柳继红、李遵义、张园。
I YS/T820.12—2012
红土镍矿化学分析方法第12部分：锰量的测定火焰原子吸收光谱法
1范围
YS/T820的本部分规定了红土镍矿中锰量的测定方法。 本部分适用于红土镍矿中锰量的测定。测定范围：0.050%~1.00%。
2方法提要
试料经盐酸、硝酸、氢氟酸和高氟酸分解后，用盐酸溶解盐类。在2%盐酸介质中，于原子吸收光谱
仪波长279.5nm处，使用空气-乙炔火焰，以扣除背景方式测量锰的吸光度，计算锰量。
3试剂
除非另有说明外，在分析中仅使用确认为分析纯的试剂和蒸馏水或去离子水或相当纯度的水。 3.1盐酸(pl.19g/mL）。 3.2硝酸（pl.40g/mL)。 3.3氢氟酸（pl.13g/mL）。 3.4高氯酸（pl.67g/mL）。 3.5盐酸（1+1)。 3.6盐酸（2+98）。 3.7锰标准贮存溶液：称取1.0000g金属锰（wma≥99.95%）置于250mL烧杯中，加人20mL盐酸（3.5），加热溶解，蒸发至干，用适量盐酸（3.6)溶解后，冷却至室温，移人至1000mL容量瓶中，用盐酸（3.6）稀释至刻度、混匀。此溶液1mL含1mg锰 3.8锰标准溶液：移取10.00mL锰标准储备溶液（3.7)置于100mL容量瓶中，用盐酸（3.6）稀释至刻度、混匀。此溶液1mL含100μg锰。
4.仪器
原子吸收光谐仪，附锰空心阴极灯。 在仪器工作条件下，凡能达到下列指标的原子吸收光谱仪均可使用：
特征浓度：在与测量试液基本一致的溶液中，锰的特征浓度应不大于0.054μg/mL 精密度：用最高浓度的标准溶液测量10次吸光度，其标准偏差应不超过平均吸光度的1%；用最低浓度的标准溶液（不是“零”标准溶液）测量10次吸光度，其标准偏差应不超过最高浓度的标准溶液平均吸光度的0.5%；工作曲线线性：将工作曲线按浓度等分为五份，最高段的吸光度差值与最低段的吸光度差值之比，应不小于0.70。
1 YS/T820.12—2012
5试样
试样粒度应小于160μm，在105℃～110℃烘箱中烘干2h后，置于干燥器中冷却至室温。
6分析步骤
6.1试料
按表1称取试样，准确至0.0001g。
表1试料量
试料量/g 0. 20 0.10
锰的质量分数/% 0.050~0.50 >0.50~1.00
1
6.2测量次数
独立地进行两次测定，取其平均值。 6.3空白试验
随同试料做空白试验。 6.4测定 6.4.1将试料（6.1）置于150mL聚四氟乙烯烧杯中，以少许水润湿，加人10mL盐酸（3.1）、5mL硝酸（3.2）、5mL氢氟酸（3.3）和2mL高氟酸（3.4），盖上表皿，低温加热至微沸，保持30min。取下稍冷，用少许水吹洗表血及杯壁，继续加热至曾尽高氯酸白烟，取下冷却，加入4mL盐酸（3.5）和20mL 水，加热至盐类熔解，冷却至室温，转移至100mL容量瓶中，用水稀释至刻度，混匀。移取10.00mL上述溶液于50mL容量瓶中，用盐酸（3.6）稀释至刻度，混匀。 6.4.2将试液（6.4.1）于原子吸收光谱仪波长279.5nm处，用空气-乙炔火焰，扣除背景，以水调零，测量试液及随同试料空白溶液的吸光度。从工作曲线上查得相应的锰的浓度。 6.5工作曲线的绘制 6.5.1移取0mL、0.20mL0.50mL、1.00mL、1.50mL、2.00mL锰标准溶液（3.8)于一组100mL 的容量瓶中，用盐酸（3.6）稀释至刻度，混匀。 6.5.2使用空气-乙炔火焰，于原子吸收光谱仪波长279.5nm处，扣除背景，以水调零。测量系列标准溶液的吸光度，减去系列标准溶液中“零”浓度溶液的吸光度，以锰的浓度为横坐标，吸光度为纵坐标绘制工作曲线。
7分析结果的计算
锰量以锰的质量分数wM计，数值以%表示，按式（1)计算：
WMn=(P-).V×V.×10-
X100
...(1)
m.V2
2
YS/T820.12—2012
式中： P Po 自工作曲线上查得的空白溶液中锰的浓度，单位为微克每旁升（μg/mL）； V 试液总体积，单位为毫升（mL）； V, 测定试液的体积，单位为毫升（mL）； Ve- 分取试液的体积，单位为毫升（mL）；
自工作曲线上查得的测定溶液中锰的浓度，单位为微克每毫升（μg/mL）；
-
试料的质量，单位为克（g）。
m
计算结果保留二位有效数字。
8精密度
8.1重复性
在重复性条件下获得的两次独立测试结果的测定值，在以下给出的平均值范围内，这两个测试结果的绝对差值不超过重复性限（r），超过重复性限（r）的情况不超过5%，重复性限（r）按表2数据采用线性内插法求得。
表2重复性限
Mm/% /%
0.11 0.01
0.37 0.02
0.95 0.04
0.67 0.03
8.2再现性
在再现性条件下获得的两次独立测试结果的测定值，在以下给出的平均值范围内，这两个测试结果的绝对差值不超过再现性限（R），超过再现性限（R）的情况不超过5%，再现性限（R）按表3数据采用线性内插法求得。
表3再现性限
wm/% R/%
0.37 0.03
0.67 0.04
0.11 0.02
0.95 0.05
9 试验报告
本章规定试验报告所包括的内容。至少应给出以下几个方面的内容：
试样；使用的标准YS/T820.12—2012； -分析结果及其表示；与基本分析步骤的差异；一测定中观察到的异常现象；一试验日期。
- 008
中华人民共和国有色金属
行业标准红土镍矿化学分析方法第12部分：锰量的测定火焰原子吸收光谱法 YS/T820.122012
中国标准出版社出版发行
北京市朝阳区和平里西街甲2号（100013) 北京市西城区三里河北街16号（100045)
网址www.spc.net.cn
总编室：（010)64275323发行中心：（010)51780235
读者服务部：（010)68523946 中国标准出版社秦皇岛印剧厂印刷
各地新华书店经销
*
开本880×12301/16印张0.5字数8千字 2013年1月第一版，2013年1月第一次印刷
书号：155066·2-24293定价14.00元
如有印装差错由本社发行中心调换
版权专有侵权必究举报电话：（010)68510107
YS/T820.12-2012
打印日期：2013年3月8日F009
