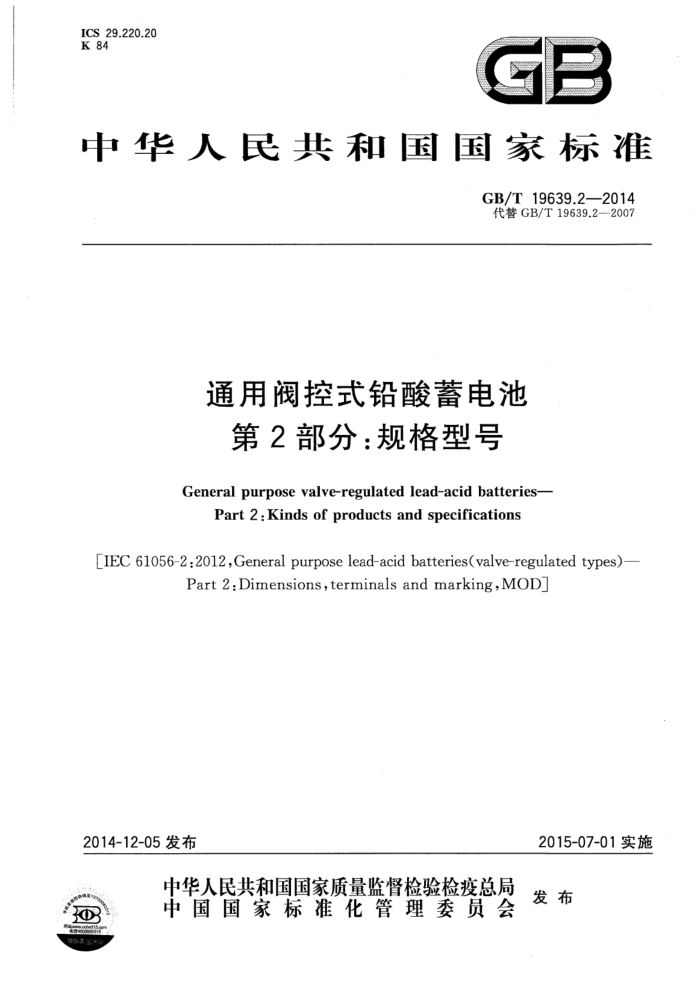

ICS 29.220.20 K 84
中华人民共和国国家标准
GB/T 19639.2—2014 代替GB/T19639.2—2007
通用阀控式铅酸蓄电池第2部分：规格型号
General purpose valve-regulated lead-acid batteries—Part 2:Kinds of products and specifications
[IEC 61056-2:2012,General purpose lead-acid batteries(valve-regulated types)—Part 2:Dimensions,terminals and marking,MOD]
2015-07-01实施
2014-12-05发布
中华人民共和国国家质量监督检验检疫总局
发 布
中国国家标准化管理委员会
GB/T 19639.2—2014
通用阀控式铅酸蓄电池第2部分：规格型号
1 范围
GB/T19639的本部分规定了通用阀控式铅酸蓄电池（以下简称蓄电池）的型号编制、外形结构及尺寸、端子位置。
本部分适用于应急照明设备、不间断电源、移动测量设备等，额定容量在65 Ah（含65 Ah）以下的各种直流电源用蓄电池。这类铅酸蓄电池的单体电池，可以是平板电极装在方型槽中的，也可以是卷绕式电极装在圆筒中的。蓄电池中的硫酸电解液是不流动的，或吸附在电极间微孔结构中或呈胶体形式。
本部分不适用于用作其他目的蓄电池，例如，起动用铅酸蓄电池、牵引用铅酸蓄电池、固定型阀控式铅酸蓄电池、电动助力用密封铅酸蓄电池、微型阀控式铅酸蓄电池。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 19639.1—2014 通用阀控式铅酸蓄电池 第1部分：技术条件（IEC 61056-1：2012，MOD）JB/T2599 铅酸蓄电池名称、型号编制与命名办法
3 型号编制
蓄电池型号编制应符合JB/T2599要求，产品类型用汉字"阀"拼音的第一个大写字母"F"表示。详细命名见图1。
D
□-30 6-F
——1小时率容量（可以省略）——20小时率额定容量，Ah ——制造商自行拟定——阀控式
——串联单体蓄电池个数
示例：6个单体串联的额定容量为30 Ah的通用铅酸蓄电池（阀控式）型号命名为6-F-30。
6个单体串联的额定容量为30 Ah（1小时率容量为15 Ah）的通用铅酸蓄电池（阀控式胶体）型号命名为6-FJ-30(15)。
图1 型号命名示意图
4 蓄电池外形结构及尺寸
4.1 矩形蓄电池外形结构及尺寸见图2和表1。
