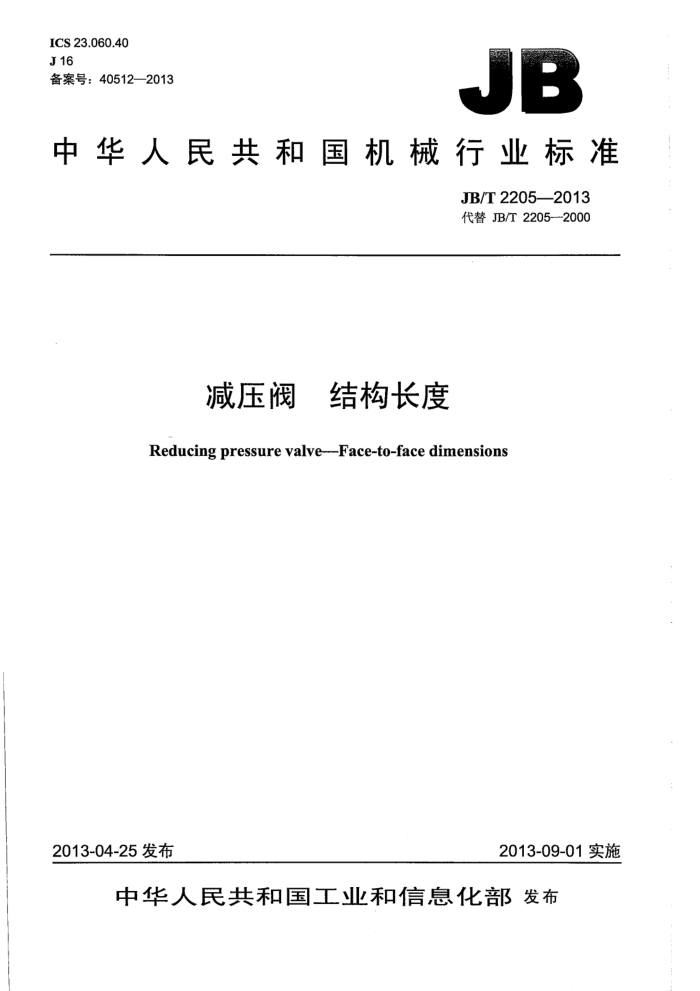

ICS 23.060.40 J16 备案号：40512—2013
JB
中华人民共和国机械行业标准
JB/T2205—2013 代替JB/T2205-2000
减压阀 结构长度 Reducing pressure valve--Face-to-face dimensions
2013-09-01实施
2013-04-25发布
中华人民共和国工业和信息化部发布 JB/T2205-2013
目 次
前言... 范围
1
1
2规范性引用文件.. ．术语. 4尺寸与极限偏差.... 图1减压阀结构型式表1结构长度. 表2结构长度极限偏差.
0000.000.
T JB/T2205—2013
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T2205—2000《减压阀结构长度》，本标准与JB/T2205—2000相比主要技术变化如
下：
增加了PN100、PN160两个系列的结构长度。 -结构长度规格由原来DN20～DN300扩大为DN15～DN500。 -增加了PN10系列的DN65DN500的结构长度。 -对结构长度公差进行了修改。 本标准由中国机械工业联合会提出。 本标准由全国阀门标准化技术委员会（SAC/TC188）归口。 本标准起草单位：沈阳阀门研究所、福建省特种设备检验研究院。 本标准主要起草人：许墨然、刘晓英、龚凌诸、王永山、苏宣机。 本标准所代替标准的历次版本发布情况为：
JB2205—1977，JB/T2205—2000。
II JB/T2205—2013
减压阀 结构长度
1范围
本标准规定了法兰连接金属减压阀的结构长度。 本标准适用于公称压力PN10～PN160、公称尺寸DN15～DN500、工作温度不大于425℃、工业管
道用法兰连接的减压阀。
其他形式连接的减压阀的结构长度可参照本标准。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T21465—2008阀门术语
3术语
GB/T21465一2008界定的术语和定义适用于本文件。
4尺寸与极限偏差
4.1法兰连接减压阀结构型式如图1所示，结构长度L按表1的规定。
图1减压阀结构型式 JB/T2205—2013
表1结构长度
公称压力PN
公称尺寸 DN
10
16 和25
40、63
100、160
短
长
长结构长度L mm
短
15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 450 500
160 160 180 200 220 250 280 310 350 400 450
180 180 200 220 240 270 300 330
180 200 220 230 240 300 340 360
160
160 180 200 220 250
140 160 180 200 230
280 310 350 400 450 500
380 450 500 550
500
550
650 800 850 900 900 950
4.2 结构长度极限偏差按表2的规定。
表2 结构长度极限偏差
结构长度L mm
极限偏差 mm
≤200 >200~300 >300~400 >400~550 >550~650 >650~950
± 1.5 ± 1.8 ±2.0 ±2.5 ±3.0 ±4.0
2 中华人民共和国
机械行业标准减压阀结构长度 JB/T2205—2013
*
