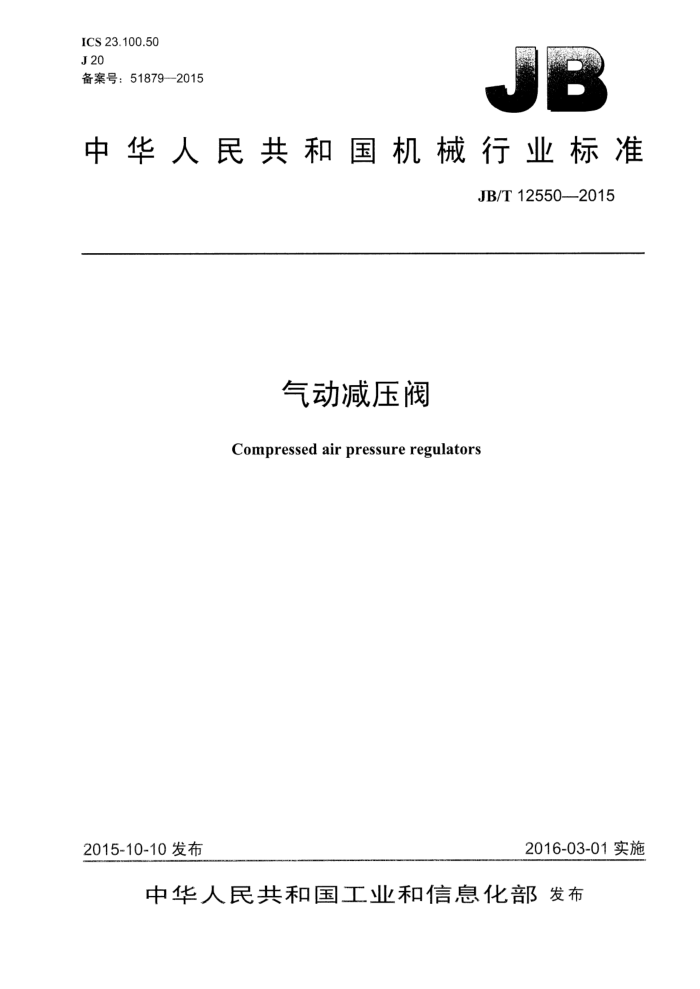

ICS 23.100.50 J 20 备案号：51879—2015
中华人民共和国机械行业标准
JB/T12550—2015
气动减压阀 Compressed air pressure regulators
2016-03-01实施
2015-10-10发布
中华人民共和国工业和信息化部发布 JB/T12550-2015
目 次
III
前言、
范围. 2规范性引用文件 3术语和定义. 4规格..
-
4.1气口型式 4.2公称通径. 4.3外形尺寸要求 5技术要求... 5.1工作条件 5.2性能要求. 6试验方法... 6.1试验条件. 6.2 性能试验.. 6.3外观质量 7检验规则 7.1出厂检验
10 Ta 10
7.2 型式检验. 8标识、包装、贮存 8.1标识.. 8.2包装.. 8.3购存.. 9标注说明. 附录A（资料性附录） 流量-压力特性曲线斜率K 参考文献.
12
13
图 1 气动减压阀的外形尺寸要求图2 流量-压力特性. 图3 压力调节特性.. 图4 溢流-压力特性图5 流量-压力特性、溢流-压力特性、可调节压力范围测试回路、 图6 压力调节特性测试回路图7 恒节流孔结构图8 耐久性试验回路图A.1 流量-压力特性曲线斜率定义表 1 气动减压阀的公称通径表 2 当输出压力降为50kPa时的最小空气流量值
10
.
I JB/T12550—2015
表3 试验输入压力表试验输出压力. 表5 5测量仪器的最大允许误差... 表6 5在规定的试验条件下受控参数值的允许变化范围表 7 7出口端容器的最小容积.
.6 .6
...........
+OReOeeER.
............
..........
..10
II JB/T12550—2015
前言
本标准按照GB/T1.1一2009给出的规则起草，本标准由中国机械工业联合会提出。 本标准由全国液压气动标准化技术委员会（SAC/TC3）归口。 本标准负责起草单位：国家气动产品质量监督检验中心
-
本标准参加起草单位：广东省肇庆方大气动有限公司、宁波利达气动成套有限公司、烟台未来自动装备有限责任公司、宁波市华益气动工程有限公司、宁波亚德客自动化工业有限公司、奉化市星宇电子有限公司、浙江百灵气动科技有限公司、宁波索诺工业自控设备有限公司、奉化市奉通自动化工业有限公司、恒一气动有限公司、威海博胜气动液压有限公司。
本标准主要起草人：路波、刘丽娇、陈定芝、林伟强、夏家永、郭学敬、曹常贞、郑岩森、蒋浩狄、 陈早阳、方清华、胡小雄、蒋建胜、毛信强、陈启复、蒋宝忠、朱乐飞、虞金泽、张志清。
本标准为首次发布。
III JB/T125502015
气动减压阀
1范围
本标准规定了气动减压阀的术语和定义、规格、技术要求、试验方法、检验规则、标识、包装、贮存和标注说明。
本标准适用于轻合金（铝等）、压铸锌合金、黄铜、钢和塑料等结构材料制造的气动减压阀。其额定输入压力不超过2.5MPa且输出调节压力不超过1.6MPa，工作温度范围为-5℃～80℃。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2346流体传动系统及元件公称压力系列 GB/T3141-1994工业液体润滑剂ISO粘度分类 GB/T7306.155°密封管螺纹第1部分：圆柱内螺纹与圆锥外螺纹 GB/T7306.2 255°密封管螺纹第2部分：圆锥内螺纹与圆锥外螺纹 GB/T730755°非密封管螺纹 GB/T 13384 4机电产品包装通用技术条件 GB/T14038 3气动连接气口和螺柱端 GB/T17446流体传动系统及元件词汇 JB/T5967—2007 气动元件及系统用空气介质质量等级
3术语和定义
GB/T17446界定的以及下列术语和定义适用于本文件。
3.1
额定压力ratedpressure 气动减压阀按规定重复进行足够次数运行的试验所确认的压力。
3.2
气动减压阀 compressedairpressureregulator 在封闭回路中，不受输入压力或流量的变化的影响，保持输出气压基本恒定的阀。
3.3
溢流减压阀relievingpressureregulator 带有卸荷装置，当输出压力超过设定值至某种程度时，该装置即开启产生溢流并排放一定流量的气
体至大气中，使输出压力恢复至设定值的一种减压阀。 3.4
流量-压力特性曲线forwardflow-pressurecharacteristiccurve 当输入压力保持常值时，输出压力随流量变化而变化的曲线。
3.5
压力调节特性曲线pressureregulationcharacteristiccurve 当流量接近常值时，输出压力随输入压力变化而变化的曲线。 JB/T12550—2015
3.6
溢流-压力特性曲线reliefflow-pressurecharacteristiccurve 当输入压力保持常值时，溢流流量与超过减压阀设置的输出压力之间关系的曲线。
4规格
4.1气口型式
采用普通螺纹时，应符合GB/T14038的规定。 采用非密封管螺纹时，按GB/T7307的规定选择；采用密封管螺纹时，按GB/T7306.1和GB/T7306.2
的规定选择。
采用法兰安装的设计时，其连接的界面可以是平面和沉孔，以容纳O形密封圈的接口。 某些特殊应用和连接也可以采用其他气口型式。
4.2公称通径
气动减压阀的公称通径应按表1的规定。
表1气动减压阀的公称通径 6
公称通径mm 气口尺寸
3 M5
8 G1/4
10 G3/8
15 G1/2
20 G3/4
25 G1
G1/8
4.3外形尺寸要求
在气动减压阀的说明文件中，应提供图1所示的外形尺寸，单位为毫米（mm）。
说明： A 最大宽度： B 一从气口中心线起至可以拆卸的最小间距；
最大厚度，不包括压力表； D 压缩空气（输入/输出）接口表面之间的距离； E 气口中心线以上的最大高度； Fa 自气口中心线起的最大安装距离； G
C
输出压力调节装置的最大尺寸； H 气口中心线以下的最大安装高度； j 安装孔间距； Kb 气口中心线与安装孔的间距； Lb 安装孔的最小直径及长度或推荐的安装螺栓； M 面板安装螺纹； N 气口中心线以上的面板安装高度；
D
0
A
面板最大厚度；气口；
P
H
公 X 先导气口：
D
压力表接口。 亦适用于安装支架。 仅在此装置有安装方面的规定时方应标明尺寸J、K和L。
y.
图1气动减压阀的外形尺寸要求
2 JB/T12550-2015
5技术要求
5.1工作条件 5.1.1工作介质
经过滤、干燥处理的的压缩空气，空气质量等级应按JB/T5967一2007的规定选择。 5.1.2介质温度
介质温度应为5℃～60℃。特定结构设计需要在不同温度下工作时，应说明工作温度范围。 5.2 性能要求 5.2.1额定压力
气动减压阀依据其额定压力分类，额定压力宜按250kPa、630kPa、1000kPa、1600kPa选择，也可以按GB/T2346的规定选取，按本标准中6.2.1规定的测试程序进行验证。 5.2.2密封性 5.2.2.1内泄漏
气动减压阀在输入额定压力和最低工作压力下，处于关闭状态时，保压30s，出口处应无泄漏。 5.2.2.2 外泄漏
气动减压阀在输入额定压力下，保压30s，锁紧盖处、膜片连接处、压力表连接处、螺塞及其他外部连接处应无泄漏。阀芯杆顶端为硬密封时，在压力稳定时溢流口处溢流量（ANR）应不大于1.2dm"/min；阀芯杆顶端为软密封时，溢流口处应无泄漏。 5.2.3耐压性
气动减压阀通入1.5倍额定压力的压缩空气，保压1min，任何零（部）件应无损坏、永久变形和泄漏等异常现象。 5.2.4流量-压力特性
气动减压阀输入压力为额定压力时，输出压力和空气流量的对应关系应如图2曲线所示，每条曲线均应按逐步增大与减小流量双向逐点记录绘制。
出口流量变化时，减压阀不得有异常动作。 当流量上升段的输出压力降达到50kPa时，测得流量值应不低于表2的规定。
表2当输出压力降为50kPa时的最小空气流量值
气口尺寸 G1/4 G3/8 空气流量 dm/min (ANR)
输入压力 输出压力
G1/2
G3/4
G1/8
G1
M5
kPa 250 400 630
kPa
250 300 600
600 650 750
750 800 1 000
1100 1100 1 400
16 32
120 130 160
200 200 440
630 1000 注：输入压力大于1000kPa的流量值由生产厂给出。
