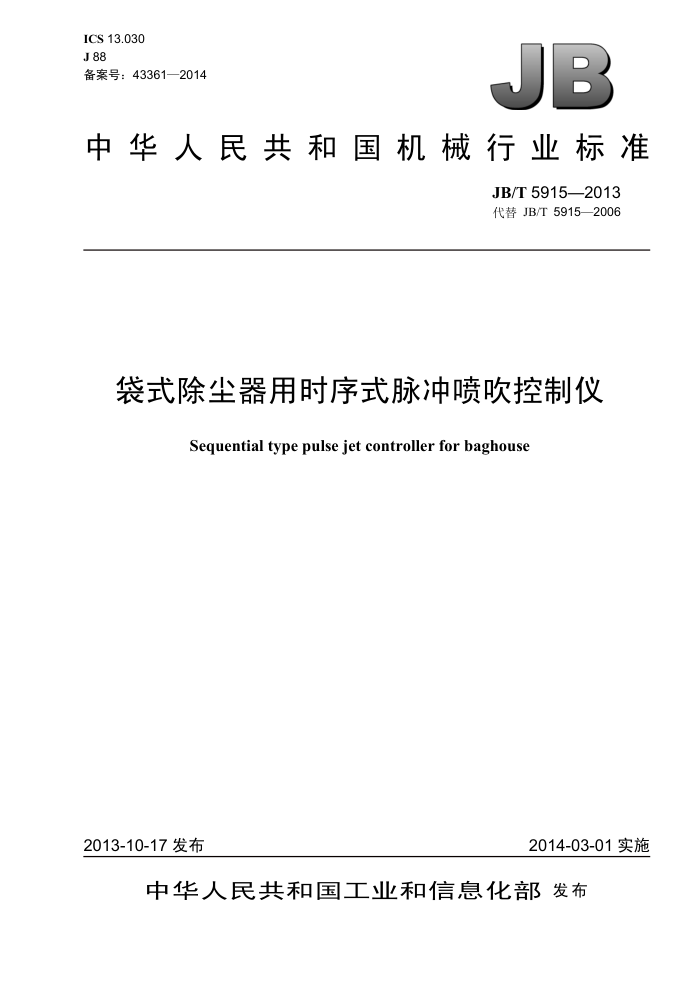

ICS 13.030 J88 备案号：43361—2014
B
中华人民共和国机械行业标准
JB/T 5915—2013 代替 JB/T 5915—2006
袋式除尘器用时序式脉冲喷吹控制仪
Sequential type pulse jet controller for baghouse
2014-03-01 实施
2013-10-17 发布
中华人民共和国工业和信息化部发布 JB/T 5915—2013
目 次
前言， 1 范围...
....I
规范性引用文件.. 术语和定义.
2
C
4技术要求. 4.1 基本功能.. 4.2 工作电源... 4.3 输出. 4.4 脉冲宽度、脉冲间隔和循环间隔的调节范围 4.5 工作环境条件 4.6 连续运行 4.7 安全性能. 4.8 运输性能 4.9 外观. 5　试验方法. 5.1 基本功能... 5.2 工作电源. 5.3输出， 5.4 脉冲宽度、脉冲间隔和循环间隔的调节范围 5.5 工作环境条件 5.6 连续运行. 5.7 安全性能.. 5.8 运输性能 5.9 外观... 6检验规则.… 6.1 出厂检验. 6.2型式试验... 7　包装、贮存与运输 7.1包装内容.. 7.2 包装要求
2
..
......................
........
..2
.P
...3
........................
.........
V
...5
..........................
...........................
.....................
.......6
6
7.3 贮存与运输 JB/T 5915—2013
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T5915—2006《袋式除尘器用时序式脉冲喷吹电控仪》，与JB/T5915—2006相比主要
技术变化如下：
在技术要求中增加了循环间隔、安全性能等指标; 进一步明确了试验方法和检验规则; 一对有关方面的表述和相关条目作了相应的修改和调整; 删除了目前已不适用于我行业现状的内容。 本标准由中国机械工业联合会提出。 本标准由机械工业环境保护机械标准化技术委员会（CMIF/TC7）归口。 本标准起草单位：上海袋式除尘配件有限公司、中国环保机械行业协会、机械工业环保产业发展中
心。
本标准主要起草人：周、王春兰、杨喆。 本标准所代替标准的历次版本发布情况为：
JB/T 5915—1991、JB/T 5915—2006。
II JB/T 5915—2013
袋式除尘器用时序式脉冲喷吹控制仪
1范围
本标准规定了袋式除尘器用时序式脉冲喷吹控制仪的术语和定义、技术要求、试验方法、检验规则
包装和贮存要求。
本标准适用于袋式除尘器用时序式脉冲喷吹控制仪。
2规范性引用文件
下列文件对本文件的引用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB 4208—2008外壳防护等级（IP 代码）
3术语和定义
下列术语和定义适用于本文件。
3.1
脉冲喷吹控制仪 pulse jet electronic control device 通过设定的脉冲宽度、脉冲间隔对脉冲喷吹清灰袋式除尘器实现定时清灰控制的仪器
3.2
配套型控制仪auxiliary type control device 输出脉冲位数固定，只能适合与其输出位数相配套的袋式除尘器使用的仪器。
3.3
通用型控制仪 general type electronic control device 输出脉冲位数可选，能与不同输出位数的袋式除尘器相配套使用的仪器。
3.4
脉冲宽度 pulse width 控制仪输出一个脉冲电信号所持续的时间
3.5
脉冲间隔pulse interval 控制仪输出相邻两个电信号之间间隔的时间。
3.6
循环间隔 cycle interval 控制仪在完成一个完整周期输出后，在进行下一个周期输出前的停顿时间。
4　技术要求
4.1基本功能 4.1.1输出脉冲位数两位以上。
1
JB/T 5915—2013
4.1.2输出脉冲宽度、脉冲间隔及循环间隔在额定范围内可调，并能使所有的输出脉冲宽度及脉冲间隔时间相同。 4.1.3有手动进位和自动进位功能。 4.1.4输出顺序应有数字或指示灯显示。 4.2　工作电源
控制仪的工作电源电压在额定值的10%范围内波动时，控制仪应能正常工作。 4.3输出 4.3.1输出电压值与额定值的偏差应不大于5%。 4.3.2输出漏电电流应不大于1mA。 4.4脉冲宽度、脉冲间隔和循环间隔的调节范围 4.4.1脉冲宽度：0.03 s～0.2 s 内可调。调节精度应不大于0.01 s。 4.4.2脉冲间隔：1 s～60 s 内可调。调节精度应不大于 1 s。 4.4.3循环间隔：0 min～90 min 内可调。调节精度应不大于 1 min 4.5工作环境条件
a）环境温度为-25℃～55℃; b）空气的相对湿度不超过90%; c）无严重的腐蚀性气体和导电尘埃; d）无剧烈振动或冲击。
4.6连续运行
控制仪连续通电144 h，且运行正常。 4.7安全性能 4.7.1绝缘电阻
在环境温度为15℃～35℃、相对湿度为 45%～75%条件下，控制仪的电源、输入、输出、接地端子相互之间的绝缘电阻应不低于10MQ。 4.7.2 2绝缘强度
在环境温度为15℃～35℃、相对湿度为 45%～75%条件下，控制仪的电源、输入、输出、接地端子相互之间施加表1的试验电压，保持1min，应不出现击穿或飞弧现象。
表1
控制仪端子公称值 V
试验电压　kV
<60 60～<130 130～<250 250～<650
0.5 1.0 1.5 2.0
2 JB/T 5915—2013
b）电源端子—接地端子； c）输入端子一一电源端子。
5.7.2 绝缘强度
试验采用 45 Hz～65 Hz 的正弦波电压，电压按表 1的规定。试验时，先将试验设备的空载电压设定在规定的50%试验电压上，然后接入控制仪。再使试验电压由零逐步平稳地上升到规定值，并保持 1min，应不出现击穿、不产生电晕和火花。最后使试验电压平稳地下降到零，切断电源。 5.7.3防护等级
户外安装型控制仪IP55防护等级的试验，应符合GB4208一2008的规定。 5.8运输性能 5.8.1抗湿热
将控制仪简易包装后放入温度为 40℃±2℃、相对湿度为91%～95%的试验箱内，并保持 48 h。然后取出放置24 h后通电，控制仪能正常工作。 5.8.2抗连续冲击
将控制仪按运输要求装入运输包装箱中，再将包装箱直接或通过过度结构用绳带紧固在连续冲击试验台上，过渡结构应有足够的刚度，避免引起附加的谐振 5.9外观
按 4.9 的要求，用目测法检查。
6检验规则
6.1出厂检验
每台控制仪经检验合格后方可出厂。出厂检验项目见表3
表3
技术要求条号
试验方法条号
项 目基本功能输出
4.1 4.3 4.4 4.6 4.9
5.1 5.3 5.4 5.6 5.9
脉冲宽度、脉冲间隔和循环间隔的调节范围
连续运行外观
6.2型式试验 6.2.1有下列情况之一时，应进行型式试验：
a）新产品的试制; b）当有可能影响产品质量的生产工艺或使用的材料发生变化; c）正常生产时，每三年进行一次型式试验; d）上级质检部门有要求
5
