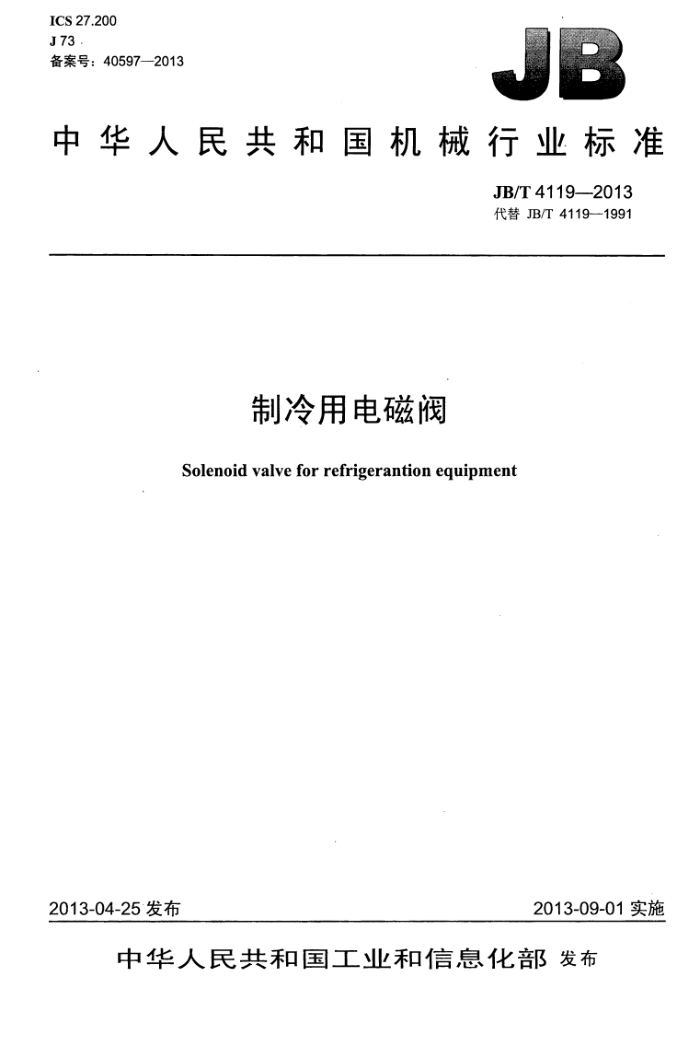

ICS 27.200 J73 备案号：40597—2013
中华人民共和国机械行业标准
JB/T 4119—-2013 代替 JB/T 4119--1991
制冷用电磁阀
Solenoid valve for refrigerantion equipment
2013-04-25 发布
2013-09-01实施
中华人民共和国工业和信息化部发布 JB/T 4119--2013
目 次
前言. 1 范围. 2 规范性引用文件， 3术语和定义. 4型式、型号和基本参数，
III
4.1 型式 4.2 型号.. 4.3基本参数...
....
..........
.......
......
e+
4.4 工作条件 5要求.. 5.1 般要求 5.2 尺寸要求. 5.3 材料要求.. 5.4 外观要求. 5.5 性能要求.. 5.6 破坏强度 6试验方法 6.1 试验要求. 6.2 尺寸检验 6.3 材料检验 6.4 外观检验 6.5 性能要求试验… 6.6 破坏强度试验 7检验规则. 7.1 一般要求 7.2 检验分类.. 7.3 出厂检验 7.4 抽样检验 7.5 型式检验... 8标志、包装、运输和贮存 8.1 标志 8.2 包装 8.3运输.. 8.4贮存，附录A（资料性附录）电磁阀型号表示方法 A.1电磁阀型号表示方法 A.2型号示例图1密封性能试验装置
4
.........
........
....... .......
.4
F
C
.......
.....
..
....
......
..+.·
10 10 10 10
1
中中专e
中+++e
...... ........
.................-
11 11
11
12
12 13 13 13
1 JB/T 4119—2013
表 1 电磁阀的公称通径和流量系数表2额定电压... 表 3 ：工作条件.. 表4发热温度. 表 5破坏强度试验压力表6电压表测量误差. 表7试验电压及替代试验电压表８检验项目表 9 ，抽样方案，
S
t....
.........
d
10
1
II JB/T 4119—-2013
前 創言
本标准按照GB/T1.1-2009给出的规则起草。 本标准代替JB/T4119-1991《制冷用电磁阀》，与JB/T4119-1991相比主要技术变化如下：
-对适用范围进行了修订（见第1章，1991年版的第1章）； -对术语和定义进行修订（见第3章，1991年版的第3章）；对电磁阀基本参数进行修订； -增加了尺寸、材料、外观要求、防护等级、耐高温、耐低温、耐腐蚀性、清洁度、噪声、破坏强度要求; 修改了密封性、最大开阀压差、内泄漏量、绝缘电阻、电气强度、耐湿热性、耐振动、耐久性、 流量要求；修订了密封性、最大开阀压差、内泄漏量、绝缘电阻、电气强度、耐湿热性、耐久性、流量试验方法。
本标准由中国机械工业联合会提出。 本标准由全国冷冻空调设备标准化技术委员会（SAC/TC238）归口。 本标准负责起草单位：浙江盾安人工环境股份有限公司、合肥通用机械研究院。 本标准参加起草单位：浙江鸿森机械有限公司、浙江恒森实业集团有限公司。 本标准主要起草人：李维槽、陈华峰、张明圣、周水根、何永水。 本标准所代替标准的历次版本发布情况为：
JB/T 4119—1991。
III
www。longniu.com JB/T 4119-2013
制冷用电磁阀
1范围
1
本标准规定了制冷用电磁阀（以下简称“电磁阀”）的术语和定义，型式、型号和基本参数，要求，试验方法，检验规则，标志、包装、运输和贮存。
本标准适用于制冷工质以R22、R134a、R404A、R407C、R410A为制冷剂的液管、高低压蒸气管路用公称通径不大于40mm的电磁阀，使用其他制冷剂的电磁阀可参照使用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 191包装储运图示标志 GB/T2423.1电工电子产品环境试验　第2部分：试验方法　试验A：低温 GB/T2423.2电工电子产品环境试验第2部分：试验方法试验B：高温 GB/T2423.3电工电子产品环境试验　第2部分：试验方法试验Cab：恒定湿热试验 GB/T2423.17　电工电子产品环境试验　第2部分：试验方法　试验Ka：盐雾 GB/T2624（所有部分）用安装在圆形截面管道中的差压装置测量满管流体流量 GB/T10567.2铜及铜合金加工材残余应力检验方法氨熏试验法 GB/T 13306标牌 GB14536.1家用和类似用途电自动控制器　第1部分：通用要求 JB/T 5296通用阀门流量系数和流阻系数的试验方法
3术语和定义
下列术语和定义适用于本文件。
3.1
制冷用电磁阀 solenoid valve for refrigeration equipment 利用线圈通电励磁产生的电磁力驱动阀芯运动来开启或关闭的阀。
3.2
直动型电磁阀direct action-type solenoid valve 利用线圈通电励磁产生的电磁力直接驱动阀芯来开闭的阀。
3.3
先导型电磁阀 pilot-type solenoid valve 利用线圈通电励磁产生的电磁力驱动先导阀，通过先导压力产生阀芯上、下部分压差来开闭主阀的
阀。 3.4
常闭式电磁阀normally closed solenoid valve 线圈不通电时阀门关闭，通电时阀门才开启的阀。 JB/T 4119-2013
5要求
5.1一般要求
电磁阀应符合本标准的规定，并按经规定程序批准的图样和技术文件制造。 5.2尺寸要求
应与按规定程序批准的图样和技术文件一致。 5.3材料要求 5.3.1电磁阀主要零部件材料应有化学成分和物理性能的合格证明。 5.3.2电磁阀主要零部件的材料应满足下列要求：
-应与使用的温度、压力和制冷剂相适应；应能满足电磁阀的性能与强度要求。
5.3.3电磁阀用密封材料应满足下列要求：
非金属密封材料应耐温度和压力的变化； -非金属密封材料应与制冷剂、润滑剂、相应的金属材料以及混合物有良好的兼容性；应能使电磁阀在使用过程中保持良好的密封性。
5.4外观要求
电磁阀表面清洁，不应有夹杂、碰伤和划痕等缺陷；焊缝不应有明显气孔、可见的夹渣和飞溅物等缺陷；紧固件不应有松动、损伤现象；铭牌清晰。 5.5性能要求 5.5.1密封性
密封性可采用水检或氮气检测： a）水检：在最高工作压力下，保压1min，电磁阀外部及各连接处应无泄漏。 b）氨气检测：电磁阀漏率应不大于6.4×10mbar·L/s。
5.5.2最大开阀压差
电磁阀动作的最大压差为2.1MPa（R22、R134a、R404A、R407C）、3.1MPa（R410A）及电压为 85%的额定电压下，电磁阀应能正常开闭。 5.5.3最小开阀压差
电磁阀正常动作的最小压差：直动型电磁阀为0MPa；先导型电磁阀为不大于0.03MPa及电压为 85%的额定电压下，电磁阀应能正常开闭。 5.5.4内泄漏量
电磁阀内泄漏量具体值由制造厂自行规定，但在应用范围内不应超过额定的K，值的1%。 注：如客户特殊要求可按合同要求执行。
5.5.5耐压强度
在1.5倍的最大工作压力（液压）下，电磁阀各部位应无异常变形和渗漏。
4
