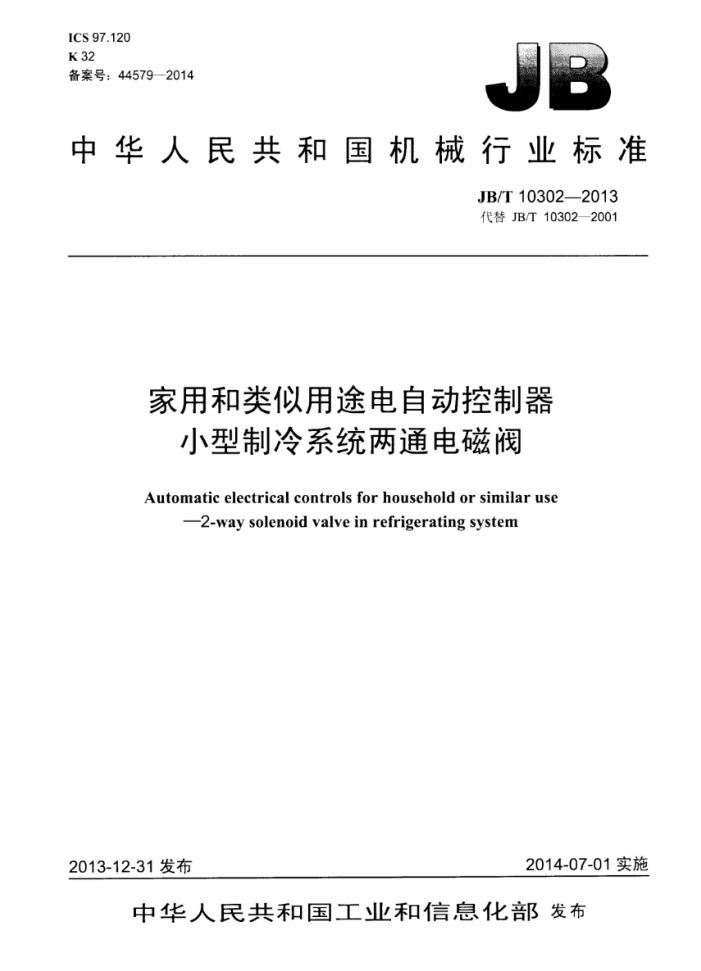

ICS 97.120 K 32 备案号：445792014
中华人民共和国机械行业标准
JB/T10302—2013 代替JB/T10302—2001
家用和类似用途电自动控制器
小型制冷系统两通电磁阀
Automatic electrical controls for household or similar use
-2-way solenoid valve in refrigerating system
2014-07-01实施
2013-12-31发布
中华人民共和国工业和信息化部发布 JB/T10302—2013
目 次
前吉范围 2规范性引用文件 3术语和定义， 4型式、型号和基本参数 4.1型式， 4.2型号... 4.3基本参数 5技术要求.. 5.1 试验条件 5.2 形状和尺寸. 5.3 外观和标志 5.4 气密性， 5.5 最高动作压力差 5.6 最低动作压力差.. 5.7 内部泄漏量 5.8 流量 5.9 噪声 5.10 线圈温度： 5.11 耐振动 5.12 耐高温.. 5.13 耐低温 5.14 耐温度变化 5.15 耐腐蚀 5.16 寿命 5.17 耐压强度 5.18 破坏强度， 5.19 绝缘电阻. 5.20 电气强度. 5.21 巫间绝缘 5.22 恒定湿热 5.23 疲劳耐久 6 试验方法 6.1 形状和尺寸检查， 6.2 外观和标志检查 6.3 气密性试验 6.4 最高动作压差试验 6.5 最低动作压差试验 6.6 内部泄漏试验
HI
1
一
广 JB/T10302—2013
6.7 流量试验 6.8 噪声试验. 6.9 线圈温升试验 6.10 振动试验 6.11 耐高温试验， 6.12 耐低温试验 6.13 耐温度变化试验 6.14 耐腐蚀试验 6.15 寿命试验 6.16 耐压强度试验 6.17 破坏强度试验. 6.18 绝缘电阻试验， 6.19 电气强度试验. 6.20 亚问绝缘试验.. 6.21 恒定湿热试验. 6.22 疲劳耐久试验 7检验规则
-
0
10 10 10
o ...10 10
10 ...10 11 12 12 12 13 13
7.1 出厂检验 7.2 型式检验标志、包装、运输和贮存，
8
8.1 标志 8.2 包装.. 8.3 运输 8.4 存. 图1 气密性试验装置（水检试验）图2 气密性氢检漏试验装置（氢检试验）图3 最高动作压差试验装置图4 内部泄漏试验装置图5 流量试验装置图6 液压强度试验装置.. 表1 基本参数.. 表2 最高工作压力. 表3 最高动作压力差. 表4 最低动作压力差表5 内部泄漏量表6 流量. 表7 耐压强度试验压力. 表8 电气强度试验电压. 表9 寿命试验压力. 表10 匝间绝缘试验峰值电压。 表11 出厂检验项目和要求表12 型式检验项目试验顺序及样本分组. 表13 二次抽样方案。不合格质量水平。
10
5
10 1 1 11 12
II JB/T10302—2013
前言
本标准按照GBT1.1一2009给出的规如起草，本标准代替JB/10302一2001《家用和类似用途小型制冷系统两通电磁阀》，与JB/T10302—一2001
相比主要技术变化如下：
修改了标准名称一标准适用范围的更改，修改了制冷工质和限定了阀的口径：一标准引用范围的更改：一标准第4章“分类”修改为“型式，型号和基本参数”增加了“基本参数”和“型号命名方式”
的内容：细化了产品工作电压及范用：一将阀口通径由“6mm修改为“5.8mm"增加了“g8mm1lmm13mm@15mm
$18mm~20mm22mm$25mm相内容：最小破坏压力由“5倍的最高工作压力”改为“17.5MPa”：调整了型式试验项目。
本标准由中国机械工业联合会提出。 本标准由全国家用自动控制器标准化技术委员会（SAC/TC212）归口。 本标准起草单位：浙江三花股份有限公司、浙江盾安禾田金属有限公司、芜湖市九龙控制器有限公
司、广州威凯检测技术有限公司、中国电器科学研究院有限公司、海信科龙电器股份有限公司、宁波欧知电器科技有限公司。
本标准主要起草人：汪向荣、陈雨忠、杨生国、朱洲阳、柯赐龙、严卫林、李达珍、钱峰。 本标准所替代标准的历次版本发布情况为：
JB/T103022001a
III JB/T10302--2013
家用和类似用途电自动控制器
小型制冷系统两通电磁阀
1范围
本标准规定了家用和类似用途制冷系统两通交流及直流电磁阀（以下简称电磁阀）的术语和定义，型式、型号和基本参数、技术要求、试验方法、检验规则、标志、包装、运输和贴存。
本标准适用子交流电压不超过440V，50Hz或60Hz，直流电压不超过320V，制冷T.质为R22
R134a、R502、R407C.R410A等，阔口通径不大于25mm的家用和类似用途制冷系统中使用的两通电磁阀。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB/T2423.3电工电子产品环境试验第2部分：试验方法试验Cab：恒定湿热试验 GB/T2423.17电T电子产品环境试验第2部分：试验方法试验Ka：盐雾 GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 GB/2829周期检验计数抽样程序及表（适用于对过程稳定性的检验）
3术语和定义
下列术语和定义适用于本文件。
3.1
最高动作压差maximum operatingpressuredifferential 使电磁阀可靠动作时，阔进出口端之问的流体最高压力差。
3.2
气密性air tight 电磁阀工作时，防止：制冷剂向制冷系统外泄漏的能力。
3.3
最低动作压差minimum operatingpressuredifferential 使电磁阀可靠动作时，进出口端之间的流体最低乐力差。
3.4
流量flow 在单位时问内通过电磁阀阀口流体的体积，本标准用C值表示。
3.5
内部泄漏量internal leakage 试验介质通过电磁阀关闭位置时内部泄漏的大小。
1 JB/T103022013
型式型号和基本参数
Y
4.1 型式
电磁阀型式按状态分类为：常闭型电磁阀和常开型电磁阀。 4.2 型号
FDFC
系列代号：用两位阿拉伯数字表示01、02。.. 电磁阀状态分类代号：K表示常开型，常闭型省略电磁阀电压代号：A表示交流：D表示直流闽口通径：用阿拉伯数字表示【取圆整值，单位为毫米（mm) 电磁阀基本代号
示例：型号FDF6A03表示该电磁阀的阀口通径为5.8mm， 交流，常闭型，制造厂设计顺序号为03。
4.3 基本参数 4.3.1 电碰阀的规格应优先采用表1规定的基本参数。
表1 基本参数
单位为毫米
阀口通径 e1.5 1.9 92.5 $3.0 24.0 45.8 48.0 pl 13 015 $18 p20 422 625
推荐接管规格（外径X壁厚）
$6.35 X 0.7 $6.35 X 0.7 $6.35 ×0.7 $6.35 × 0.7 $6.35 X0.7 $7.94 X0.7 (9.52X 0.7 $12.7X0.8 $15.88 X 1.0 015.88 ×1.0 $19.05 × 1.2 $22.2 ×1.2
422.2X1.2-(25.4 ×1.2
$28.58 X 1.5
4.3.2 电源：交流电压不超过440V，推荐电压：24V、100V、120V、200V、220V、240V、220V~ 240V。频率：50Hz/60Hz.
直流电压不超过320V，推荐电压：12V、24V、39V、 89V.140V.180V.198V.280V. 4.3.3 3电压波动：电磁阀在额定电压的85%110%范围内波动时，应能正带下作。 4.3.4最高工作压力：按表2 4.3.5 5适用环境温度：-30℃~50℃。 4.3.6 适用环境湿度：95%RH以下。 JB/T10302—2013
4.3.7 制冷工质充许温度：-30℃～120℃
表2最高工作压力
单位为兆帕
制冷剂 R407C
项目最高工作压力
R22.R134a-R502
R410A 4.2
3.0
3.3
5 技术要求
5.1 试验条件 5.1.1 环境条件
温度：15℃~35℃ 相对湿度：20%~80% 气压：84kPa~106kPa。
5.1.2测量用仪表及量具要求
测量仪表及量具应在有效期内，并附有检定合格证。其测量准确度等级应符合下列规定： a）温度测量仪表：0.5级： b）压力测量仪表：1.5级： c）流量测量仪表：1.5级： d）电压测量仪表：0.5级： e）长度测量量具：1.0级。
5.2 形状和尺寸
电磁阀应符合本标准要求，应按规定程序批准的图样和技术文件制造。 5.3外观和标志
产品表面不应有影响使用的剥落、碰伤、划痕等缺陷、标志应清晰可见。 5.4气密性
电磁阀在最高工作压力（见表2）下，水检1min，不应有气泡外逸。采用氢检时，阀体泄漏率应不大于2.83g/a 5.5最高动作压力差
电磁阀在85%额定电压时，动作压差不小丁表3的规定，特殊品按图样或供需双方协议的规定。
表3最高动作压力差
单位为兆帕
制冷剂 R407C
项目
R22.R134a.R502
R410A 3.4 2.5
最高动作压力差（AC）最高动作压力差（DC） 20°C
2.1 2.1
2.7 2.1
m JB/T10302—2013
5.6 最低动作压力差
电蕊润在85%额定电时：最低动作差符合表4的规定，特殊品按图样或供需双方协议的规定。
表4 最低动作压力差
陶口通径mm 01.5. 61.9 2.5.3.45.8
最低动作压力差kPa
0 ≤9.8 ≤20
#8.#11、3.15、#18#20.922.25
5.7 内部泄漏量
电磁闽在压力差为2.1MPa压差力作用下，其内部泄漏量应符合表5的规定，特殊品按图样或供需双方协议的规定。
表5 内部泄漏量
阅山通mm
内泄漏量 mLmin
01.5 $1.9
≤200 ≤300 ≤450 ≤500 ≤800 ≤1 000 ≤1 200
$2.5.4
45.8 $11013
15.18#20.#22#25
5.8 流量
电避阀通常流水，在进出口端压力差AP=100kPa，测定C值，并符合表6的规定。
表6 流量流量C值 ≥0.06
斋 注
闵口通径 mm
1.5 61.9 62.5 $3.0 p4.0 a5.8 48.0 oll 13 015 618 $20 422 425
≥0.09 ≥0.25 ≥0.30 ≥0.40 ≥0.65 ≥1.15 ≥2.8 ≥4.0 ≥5.3 ≥6.1 >7.6 ≥9.3 ≥12
水压差100kPa
允许小于100kPa
注：特殊品按图样或供需双方协议的规定：
4
