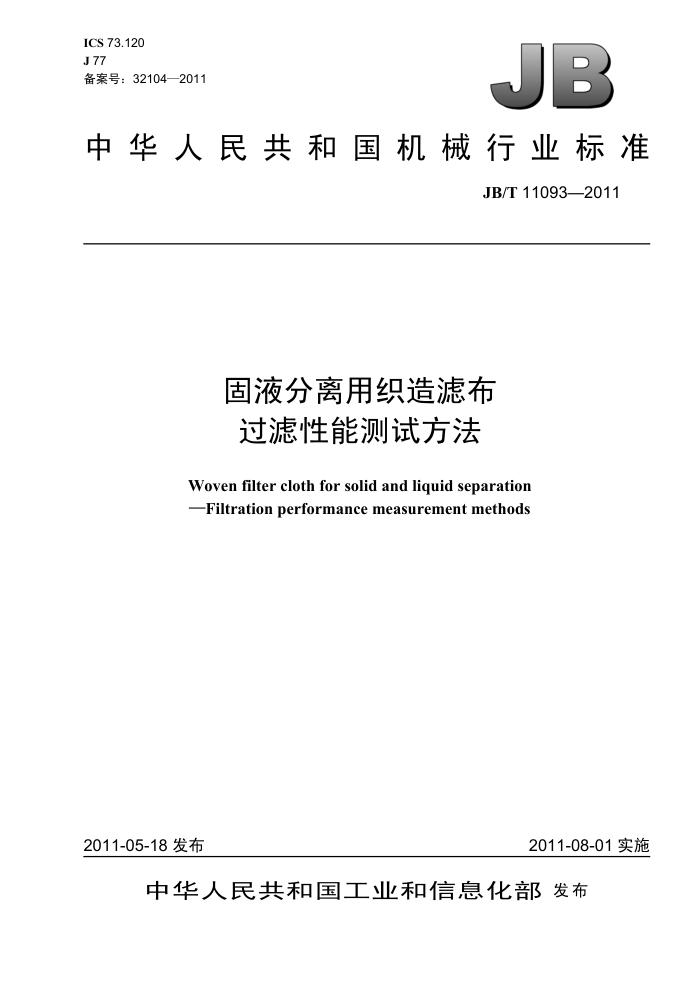

ICS 73.120 J77 备案号：32104—2011
B
中华人民共和国机械行业标准
JB/T 11093—2011
固液分离用织造滤布过滤性能测试方法
Woven filter cloth for solid and liquid separation -Filtration performance measurement methods
2011-08-01 实施
2011-05-18 发布
中华人民共和国工业和信息化部发布 JB/T 11093—2011
目 次
前言
.. III
范围.. 2 规范性引用文件. 3 术语和定义 4 -般要求.. 5 试验方法… 5.1最大鼓泡孔径、沸腾孔径、孔径比..…. 5.2　透水速率与透水阻力 5.3透气速率与透气阻力. 5.4　真空过滤性能测定 5.5加压过滤性能测定， 5.6截留精度. 附录A（资料性附录）滤布卸饼性能的测定方法 A.1 原理. A.2 试验装置.…… A.3 试验步骤..… A.4 数据处理附录B（资料性附录）滤布再生性能的测定方法 B.1 原理.. B.2 试验装置. B.3 试验液 B.4 试验步骤. B.5 数据处理图1 滤布鼓泡孔径测定装置示意图，图 2 滤布透水试验装置示意图. 图3真空过滤性能测定试验装置流程.. 图4加压过滤性能测定装置流程图. 图 5 滤布最大透过粒径测定装置流程示意图. 表 1测试用仪器、仪表精度要求.
1
..................
....6
..
...............................
9
11
.................. X
..................... JB/T 11093—2011
前言
本标准的附录 A、附录 B 是资料性附录。 本标准由中国机械工业联合会提出。 本标准由全国分离机械标准化技术委员会（SAC/TC92）归口。 本标准负责起草单位：上海化工研究院、天津大学、厦门厦迪亚斯环保过滤技术有限公司。 本标准参加起草单位：景津压滤机集团有限公司、赛发过滤科技（苏州）有限公司、大连华隆滤布
有限公司、浙江建华集团过滤机有限公司、北京海岸鸿蒙标准物质技术有限责任公司。
本标准主要起草人：都丽红、许莉、王士勇、鲁淑群、邓伯虎、王月、朱企新。 本标准为首次发布。
II JB/T 11093—2011
固液分离用织造滤布 过滤性能测试方法
１范围
本标准规定了固液分离用织造滤布过滤性能的测试方法本标准适用于固液分离用织造滤布（以下简称滤布）。
2规范性引用文件
下列文件中的条款，通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T 4774　分离机械　名词术语 GB/T 5453纺织品织物透气性的测定（GB/T 5453一1997，eqv ISO 9237：1995）
3术语和定义
GB/T 4774 中确定的以及下列术语和定义适用于本标准。
3.1
最大鼓泡孔径maximum bubbling pore size 当气体透过滤布试样孔隙，在另一侧液体中出现第3～5串气泡时，测量试样两侧压差，计算得到
的孔径为最大鼓泡孔径。 3.2
沸腾孔径boiling pore size 滤布试样孔隙全部被气体打开，产生的气泡在液体表面呈沸腾状态，测量试样两侧的压差，计算得
到的孔径为沸腾孔径。 3.3
鼓泡孔径比 bubbling pore size ratio 沸腾孔径与最大鼓泡孔径的比值。
3.4
透水性能 water permeability 透水性能反映滤布初始过滤速率和液体透过滤布所受初始阻力的大小。
3.5
透水速率permeating water rate 单位时间内垂直通过单位面积滤布的蒸馏水的量。
3.6
透水阻力water resistance 蒸馏水垂直通过单位面积滤布试样所受到的阻力。
3.7
透气阻力air resistance 洁净空气垂直通过单位面积滤布所受到的阻力。
3.8
真空过滤速率 vacuum filtration rate
1 JB/T 11093—2011
在一定真空度下，单位时间内流过单位面积滤布得到的滤液量。
3.9
加压过滤速率pressure filtration rate 在一定压力下，单位时间内流过单位面积滤布得到的滤液量。
3.10
截留精度detention accuracy 滤布截留精度是指过滤初始阶段滤布对颗粒的截留能力。可用最大透过粒径或最小截留粒径表示，
或采用截留不同粒径颗粒过滤前后的数值来表示滤布的截留精度。 3.11
最大透过粒径 maximum permeating particle size 将有一定粒径分布范围的悬浮液进行过滤，比滤布孔径小的粒子透过孔隙进入滤液，滤液中最
大粒子的直径表示滤布的最大透过粒径，也称最小截留粒径。 3.12
捕集能力capture ability 在初始过滤时，滤布截留最小粒子的能力，用最小粒子粒径表示。
3.13
再生效率　cleaning efficiency 再生后滤布透水阻力与其清洁状态下透水阻力比值的百分数
4　一般要求
4.1所有测试用仪器、仪表应计量合格，并在有效期内。其精度应符合表 1 的规定。
表 1测试用仪器、仪表精度要求
名称温度表真空表压力表精密压力计
精度 ±1℃ 1级 1级
最小分度值不大于10Pa
4.2所有测试用仪器、仪表的安装、使用应符合相关仪器、仪表的使用规定。 4.3试验液箱底部呈 60°～90° 4.4滤布试样的制备：
a）选取无疵点的滤布，距样品匹端应至少1000mm，两边各去除100 mm 后，沿滤布幅宽方向
取一定大小试样5个; b）修整试样边缘，保证试样边部整齐、不脱丝； c）将清洁的滤布试样置于试验用液体中浸泡 4h，确保完全浸润; d）将试样与测试装置密封后使用; e）同一批滤布试样应在相同温度下进行测量。
5　试验方法 5.1最大鼓泡孔径、沸腾孔径、孔径比 5.1.1方法概述
洁净的压缩气体从滤布一侧透过孔隙进入另一侧的液体而产生气泡。滤布孔隙大小不同，产生
