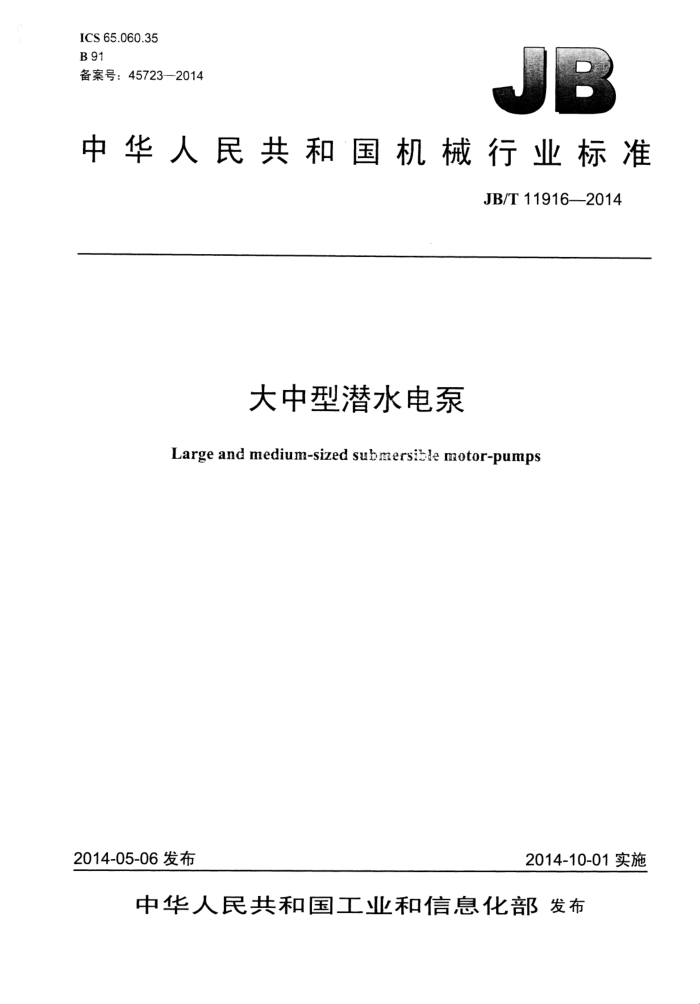

ICS 65.060.35 B 91 备案号：45723-2014
中华人民共和国机械行业标准
JB/T 11916—2014
大中型潜水电泵
Large and medium-sized submersible motor-pumps
2014-10-01实施
2014-05-06 发布
中华人民共和国工业和信息化部发布 JB/T 11916--2014
目 次
前言 1 范围.. 2规范性引用文件 3型式、型号和基本参数、 3.1型式... 3.2型号.. 3.3 基本参数. 4技术要求.. 4.1 基本要求 4.2 电泵性能要求 4.3 电泵电动机的电气性能要求. 4.4 安全要求 4.5 零、部件要求 4.6 装配要求 4.7 振动与噪声 4.8 可靠性 4.9 安装型式， 5试验方法. 6检验规则.. 6.1 出厂检验， 6.2 型式检验 7标志、包装、运输和存 7.1 标志. 7.2 包装.. 7.3 运输， 7.4贮存附录A（规范性附录）电泵效率的确定... A.1 电泵泵规定点参数. A.2 电泵电动机规定点性能 A.3 电泵效率图 A.1 离心式泵效率图 A.2 离心式泵效率修正曲线图 A.3 轴流式泵效率，图 A.4 轴流式泵效率修正曲线. 图 A.5 混流（蜗壳）式泵效率图 A.6 混流（蜗壳）式泵效率修正曲线，图 A.7 混流（导叶）式泵效率图 A.8 混流（导叶）式泵效率修正曲线
.......
.......
...........
...............
，
8
........
.8
8
......
.......
...........
·.
.....
10 .10 10
........
11 ... 11
.
.............
11 12 .12 13 .13
.........
...............
14 14 15 15
....
.....
1 JB/T 11916—-2014
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国农业机械标准化技术委员会（SAC/TC201）归口。 本标准起草单位：新界泵业集团股份有限公司、浙江奇峰泵业有限公司、合肥恒大江海泵业股份有
限公司、南京蓝深制泵（集团）股份有限公司、浙江丰源泵业有限公司、利欧集团股份有限公司、山东名流实业集团有限公司、江苏大学流体机械工程技术研究中心、中国农业机械化科学研究院、海城三鱼泵业有限公司、江苏泵阀股份有限公司。
本标准主要起草人：许敏田、王洋、张咸胜、江荣华、徐立基、陈斌、孙建国、朱泉荣、周建全李璐璐、蒋文军。
本标准为首次发布。
I1 JB/T 11916—2014
4　技术要求
4.1基本要求 4.1.1电泵应符合本标准的要求，并按经规定程序批准的图样及技术文件制造。 4.1.2电泵在下列使用条件下应能连续正常运行（有特殊要求时可根据需要或按合同规定确定）：
a）以叶轮中心为基准，潜入水下深度最大不超过10m; b）输送介质温度应不超过40℃； c）输送介质 pH值为 4～9; d）水中含固体杂质的体积比不超过0.1%，粒度不大于0.2mm; e）电泵运行时电源电压为额定电压，其波动误差不超过额定电压的土10%； f）电泵在规定流量范围内运行。
4.1.3电泵性能均以实际转速为基准，不折算（即实测值）。 4.1.4电泵在运行期间，电源电压和频率的变化及其对电动机性能和温升限值的影响应符合GB755的规定。 4.2电泵性能要求 4.2.1电泵流量在0.7倍～1.2倍规定流量范围内时，轴功率应不超过配套电动机的额定功率。 4.2.2电泵在规定流量下的扬程对离心式应不低于94%的规定扬程；对轴流式或混流式应不低于90% 的规定扬程。 4.2.3电泵效率的下偏差为-0.045 倍的规定电泵效率。 4.2.4在0.7倍～1.2倍规定流量范围内，泵轴功率不超过电泵功率且电泵效率高于本标准规定值时，允许降低电泵电动机的配套功率档次。 4.3电泵电动机的电气性能要求 4.3.1在输出功率、电压及频率为额定值时，功率因数的保证值应符合表1的规定。电动机的基准工作温度应符合GB755的规定。 4.3.2在额定电压下，电泵电动机堵转转矩的保证值：对660V及以下电动机应不低于1.2倍额定转矩；对660V以上电动机应符合JB/T7593的规定。 4.3.3在额定电压下，电泵电动机最大转矩的保证值：对660V及以下电动机应不低于2倍额定转矩；对660V以上电动机应不低于1.8倍额定转矩。 4.3.4在额定电压下，电泵电动机最小转矩的保证值：对660V及以下电动机应不低于0.8倍额定转矩；对660V以上电动机应不低于0.3倍额定转矩。 4.3.5在额定电压下，电泵电动机堵转电流的保证值：对660V及以下电动机应不超过7倍额定电流对660V以上电动机应不超过6.5倍额定电流（同步转速为750r/min及以下电动机应不超过6倍额定电流）。
注：额定电流用额定功率、额定电压、效率和功率因数的保证值（不计容差）求得。 4.3.6电泵电动机电气性能保证值和容差应符合表2的规定。 4.3.7当三相电源平衡时，电泵电动机的三相空载电流中任何一相与三相平均值的偏差应不大于平均值的10%。 4.3.8电泵应采用间接起动，电源电压应不低于0.95倍的电泵额定电压。
3
JB/T 11916—2014
表 2
序号 1 ? 3 4 5 6
名称效率 n % 功率因数cosp 堵转转矩最大转矩最小转矩堵转电流
容差
150 kW 及以下: -0.15 (1-np); 150 kwW 以上: -0.10 (1-np)
-1/6（1-cosp）（最小-0.02，最大-0.07）保证值的-15%，25%（经协议可超过25%）
保证值的-10% 保证值的-15% 保证值的20%
4.4　安全要求 4.4.1 电泵应能在规定扬程范围内连续运行，在额定功率时，电动机定子绕组的温升限值（电阻法）应为:
a）对热分级为B级：温升限值为80K； b）对热分级为F级：温升限值为105K； c）对热分级为H级：温升限值为125K。
4.4.2电泵电动机的定子绕组对机壳的绝缘电阻冷态时，对电压为660V及以下者应不低于50MQ；对电压为660V以上者应不低于100MQ2。 4.4.3电泵电动机定子绕组的绝缘电阻热态时，对电压为660V及以下者应不低于1M2；对电压为 660V以上者应不低于按式（1）求得的值：
U
R 1000+P/100
(1)
式中: R-—绕组绝缘电阻，单位为兆欧（M2); U绕组额定电压，单位为伏（V); P-额定功率，单位为千瓦（kW)。
4.4.4电泵电动机的定子绕组应能承受历时1min的耐电压试验而不发生击穿，试验电压的频率为50 Hz，并尽可能为正弦波形，试验电压的有效值为两倍额定电压加1000V。大批连续生产的电泵进行检查试验时，允许用120%的试验电压历时1s的试验代替，试验电压用试棒施加。
同一台电动机不应重复进行本项试验。如用户提出要求，允许在安装之后开始运行之前，在工地上再进行一次测定试验，其试验电压不应超过上述规定的80%。如有需要，在试验前应将电动机烘干。 4.4.5电泵电动机的定子绕组应承受匝间冲击耐电压试验而不击穿。进行匝间冲击耐电压试验时，应符合下列规定；
a）对电压为660V及以下电动机，其试验冲击电压峰值为2600V； b）对电压为3kV的电动机，其试验冲击电压峰值为11kV; c）对电压为6kV的电动机，其试验冲击电压峰值为19kV； d）对电压为10kV的电动机，其试验冲击电压峰值为29kV。
4.4.6电泵电动机在热状态下应能承受150%额定电流而不损坏或变形，过电流时间对660V及以下应不少于30 s；对660V以上应不少于15s。也可由用户与制造厂协商确定，但最大过电流时间对 660 V 及以下应不大于 60s；对 660 V以上应不大于 30 s。 4.4.7电泵应有安全可靠的过热或过电流等保护装置，并符合下列要求：
a）内装保护装置随产品提供，并在产品使用说明书中明确说明保护装置； b）外配保护装置应在产品使用说明书中给出具体要求和配置的方法；
