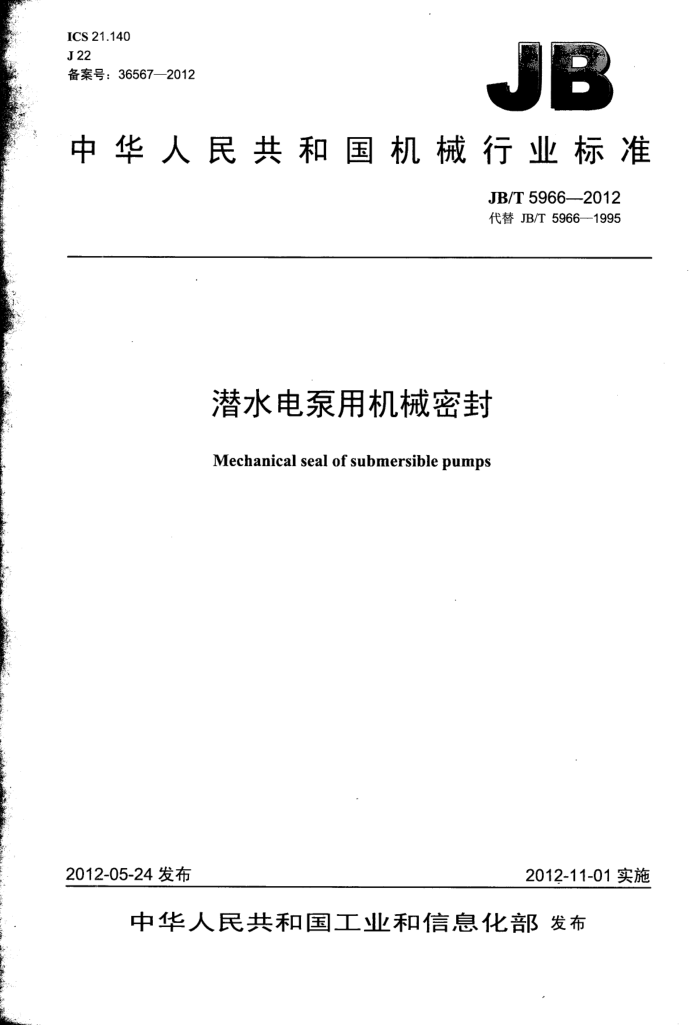

ICS 21.140 J22 备案号：36567—2012
JB
中华人民共和国机械行业标准
JB/T5966—2012 代替JB/T5966—1995
潜水电泵用机械密封
Mechanical seal of submersible pumps
2012-11-01实施
2012-05-24发布
中华人民共和国工业和信息化部发布 中 华 人民共 和国
机械行业标准潜水电泵用机械密封
JB/T59662012
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
￥
210mmX297mm?0.75印张·23千字
2012年12月第1版第1次印刷
定价：15.00元
*
书号：15111·10664 网址：http：//www.cmpbook.com 编辑部电话： (010）88379778 直销中心电话： (010)88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T5966-2012
目 次
前言， 1
-
范围. 2 规范性引用文件.. 3 结构型式、工作参数、材料代号及布置方式 3.1 型式代号.. 3.2 结构型式及工作参数 3.3 材料代号.. 3.4布置方式.. 4技术要求 4.1 制造要求， 4.2 主要零件的技术要求 4.3 机械密封性能要求. 5试验方法 5.1 静压和运转试验， 5.2气密性试验， 6 安装与使用， 7包装、标志和贮存附录A（资料性附录）潜水电泵用机械密封气密性试验方法图1布置方式1 图2布置方式2. 图3 布置方式3 表 1 U4001、U4002结构型式简图及工作参数. 表2 UU4001、UU4002结构型式简图及工作参数，表3 UU4004结构型式简图及工作参数表4U4005结构型式简图及工作参数表51 UU4701结构型式简图及工作参数. 表6U4702结构型式简图及工作参数表7U4703结构型式简图及工作参数表8U4704结构型式简图及工作参数表9U4705结构型式简图及工作参数表10 UU4706结构型式简图及工作参数表11 材料代号 JB/T5966—2012
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T5966—1995《潜水电泵用机械密封》，与JB/T5966—1995相比主要技术变化如下：一修改了规范性引用文件，所列标准均现行有效；
调整了原标准密封基本型式及其使用参数； -增加了型式代号及布置方式；修改了常用材料；一修改了密封使用期；修改了气密性试验方法。
本标准由中国机械工业联合会提出。 本标准由全国机械密封标准化技术委员会（SAC/TC491）归口。 本标准起草单位：江苏华青流体科技有限公司、合肥通用机械研究院、浙江天鹰机械密封件有限公
司、安徽亚兰密封件有限公司、上海民联密封件有限公司。
本标准主要起草人：闻永华、李香、吴兆山、赵加迁、黄炳喜、周剑平。 本标准所代替标准的历次版本发布情况为：
JB/T5966—1995。
A JB/T5966—2012
潜水电泵用机械密封
1范围
本标准规定了潜水电泵用机械密封的结构型式、工作参数、材料代号、布置方式、技术要求、试验方法、安装与使用、包装、标志和贮存要求等内容。
本标准适用于各种潜水电泵用机械密封。 2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1184—1996形状和位置公差未注公差值 GB/T10444机械密封产品型号编制方法 GB/T14211机械密封试验方法 JB/T4127.1机械密封技术条件 JB/T6374机械密封用碳化硅密封环技术条件 JB/T7757.2机械密封用O形橡胶圈 JB/T8871机械密封用硬质合金密封环毛坏 JB/T8872机械密封用碳石墨密封环技术条件 JB/T11107机械密封用圆柱螺旋弹簧
3结构型式、工作参数、材料代号及布置方式 3.1型式代号
除结构型式代号满足GB/T10444，产品型式代号还应符合以下要求： O-0O0OO0OO0
电动机侧辅助密封件的材料代号（见表11），单端面密封略电动机侧静止环的材料代号（见表11），单端面密封略电动机侧旋转环的材料代号（见表11），单端面密封略其结构件材料代号（见表11）弹簧材料代号（见表11）叶轮侧辅助密封件的材料代号（见表11）叶轮侧静止环的材料代号（见表11）叶轮侧旋转环的材料代号（见表11）潜水电泵公称直径（数字表示，单位为mm，不足三位时，前面各位用0补足）结构型式，用英文字母及阿拉伯数字表示（见3.2）
示例1： U4002-035/U,BVHF表示：U4002型潜水电泵用机械密封，公称直径为35mm；旋转环材料为钻基碳化钨；静止环
材料为浸渍树脂石墨；辅助密封件材料为氟橡胶，弹簧材料为铬镍合金，其他结构件材料为铬镍钢。
1 JB/T5966—2012
示例2： UU4701-016/VVPFFBO,P表示：UU4701型潜水电泵用机械密封，公称直径为16mm：叶轮侧旋转环与静止环材料
均为氧化铝陶瓷，辅助密封件材料为丁腊橡胶，弹簧材料为铬镍钢，其他结构件材料为铬镍钢：电动机侧旋转环材料为漫渍树脂石墨，静止环材料为常压烧结碳化硅，辅助密封件材料为丁腈橡胶。 3.2结构型式及工作参数 3.2.1U4001、U4002为单端面、单弹簧、非平衡型机械密封，其结构型式简图及工作参数见表1。 3.2.2UU4001、UU4002为双端面、单弹簧、非平衡型机械密封，其结构型式简图及工作参数见表2。
表1U4001、U4002结构型式简图及工作参数简 图
工作参数
工作压力：密封腔压力≤0.5MPa
反压≤0.15MPa
U4001型
使用温度：0℃~80℃ 线速度：≤10m/s 轴 径：10mm~55mm
质：油、水及pH值为6.5~8的污水
介
U4002型
注：与弹性元件作用力相反的流体压力称为反压。
表2UU4001、UU4002结构型式简图及工作参数简 图
工作参数
工作压力：密封腔压力≤0.5MPa
反压≤0.15MPa
UU4001型
使用温度：0℃80℃ 线速度：≤10m/s 轴 径：10mm~55mm
质：油、水及pH值为6.5～8的污水
t
UU4002型
2 JB/T5966—2012
3.2.3UU4004为双端面、单弹簧、非平衡型机械密封，其结构型式简图及工作参数见表3。 3.2.4U4005为单端面、多弹簧、非平衡型机械密封，其结构型式简图及工作参数见表4。 3.2.5UU4701为双端面、单弹簧、非平衡型机械密封，其结构型式简图及工作参数见表5。 3.2.6U4702、U4703、U4704、U4705为单端面、单弹簧、非平衡型机械密封，其结构型式简图及工作参数见表6～表9。
表3UU4004结构型式简图及工作参数简 图
工作参数
工作压力：密封腔压力≤0.3MPa
反压≤0.2MPa
使用温度：0℃~80℃ 线速度：≤5m/s 轴 径：20mm、25mm 介 质：河水、井水
表4U4005结构型式简图及工作参数简 图
工作参数
工作压力：密封腔压力≤1.0MPa
反压≤0.2MPa
使用温度：0℃~80℃ 线速度：≤20m/s 轴 径：55mm~200mm
质：油、水及pH值为6.5～8的污水
介
表5 UU4701结构型式简图及工作参数简 图
工作参数
工作压力：密封腔压力≤0.6MPa
电动机侧
叶轮侧
反压≤0.20MPa
使用温度：0℃~80℃ 线速度：≤10m/s 轴 径：16mm~55mm
质：泥水、污水等
A
A JB/T5966—2012
表6U4702结构型式简图及工作参数
简
工作参数
图
工作压力：密封腔压力≤0.8MPa
反压≤0.2MPa
使用温度：-20℃~80℃ 线速度：≤10m/s 轴 径：20mm~120mm 介 质：泥水、污水等
表7U4703结构型式简图及工作参数
简 图
工作参数
O
工作压力：密封腔压力≤1.0MPa
反压≤0.2MPa
使用温度：-20℃~80℃ 线速度：≤10m/s 轴 径：14mm~100mm
质：泥水、污水等
R
表8U4704结构型式简图及工作参数
工作参数
简
图
工作压力：密封腔压力≤1.0MPa
反压≤0.2MPa
使用温度：-20℃~80℃ 线速度：≤10m/s 轴 径：12mm~100mm 介 质：泥水、污水等
