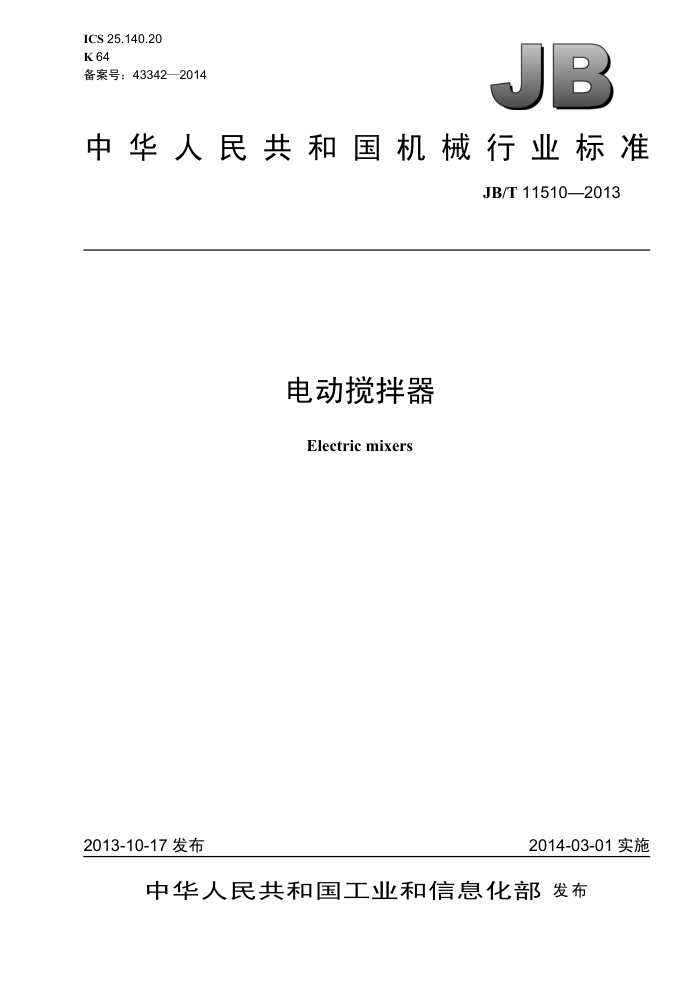

ICS 25.140.20 K 64 备案号：43342—2014
B
中华人民共和国机械行业标准
JB/T 11510—2013
电动搅拌器 Electric mixers
2014-03-01实施
2013-10-17 发布
中华人民共和国工业和信息化部发布 JB/T 11510—2013
目 次
前言， 1 范围...
...II
规范性引用文件.…… 基本参数和型式, 技术要求.. 试验方法… 检验规则.… 标志和包装.… 保修期限和附件
3
4 5 6
......6
9 10
7 8
...........
...................
.......
图 1 双手柄支撑的反作用扭矩，图 2 检验芯棒图 3 检验芯棒，表 1 基本参数.. 表 2 噪声限值表 3 连续骚扰电压限值表4　连续骚扰功率限值表 5谐波电流限值表6温升限值表 7 检验芯棒...
...6
:4
...... 6 JB/T 11510—2013
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国电动工具标准化技术委员会（SAC/TC68）归口。 本标准起草单位：浙江信源电器制造有限公司、上海电动工具研究所。 本标准主要起草人：李坚忠、潘顺芳、金红霞、顾菁、陈建秋本标准为首次发布。
II
JB/T 11510—2013
电动搅拌器
1范围
本标准规定了电动搅拌器的基本参数、型式、技术要求、试验方法、检验规则、标志和包装、保修期限和附件的要求。
本标准适用于一般环境条件下，对涂料、腻子、外墙混合泥灰料、化工原材料（不含易燃易爆及腐蚀性材料）等类似材料进行搅拌作业的交直流两用、单相串励旋转搅拌器（以下简称搅拌器）。
本标准不包括双杆搅拌器、大型工程用搅拌器以及食品加工行业的搅拌器，也不适用于双速、多速、 电子调速搅拌器，
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB 1002一2008家用和类似用途单相插头插座型式、基本参数和尺寸 GB 2099.1—2008 家用和类似用途插头插座第1部分：通用要求 GB 3883.1—2008 3　手持式电动工具的安全　第一部分：通用要求 GB 4343.1—2009 家用电器、电动工具和类似器具的电磁兼容要求第1部分：发射 GB/T4583一2007　电动工具噪声测量方法　工程法 GB/T5013.4一2008额定电压450/750V及以下橡皮绝缘电缆第4部分：软线和软电缆 GB/T 9088—2008　电动工具型号编制方法 GB 17625.1—2012电磁兼容限值谐波电流发射限值（设备每相输入电流≤16 A） GB 17625.2一2007　电磁兼容　限值　对每相额定电流≤16 A 且无条件接入的设备在公用低压供
电系统中产生的电压变化、电压波动和闪烁的限制
GB19212.1一2008电力变压器、电源、电抗器和类似产品的安全　第1部分：通用要求和试验 GB 19212.7—2012　电源电压为1 100V及以下的变压器、电抗器、电源装置和类似产品的安全　第
7部分：安全隔离变压器和内装安全隔离变压器的电源装置的特殊要求和试验
3基本参数和型式
3.1型式
按基本参数和用途，搅拌器可分为： a）A型（普通型）搅拌器：主要用于普通粘度材料的搅拌，通用性强; b）B型（重型）搅拌器：主要用于较粘稠材料的搅拌; c）C型（轻型）搅拌器：主要用于较稀薄材料的搅拌。
3.2基本参数
搅拌器的基本参数应符合表1的规定。
1 JB/T 11510—2013
表 1 基本参数额定输出功率　W
额定转矩 N·m
搅拌器规格 mm
C型 A型 B型 C型 A型 B型 C型 A型 B型 C 型 A型 B型
≥4.5 ≥7.0 ≥10.0 ≥5.0 ≥8.0 ≥12.0 ≥6.0 ≥9.5 ≥15.0 ≥7.0 ≥11.5 ≥18.0
≥320 ≥320 ≥380 ≥380 ≥380 ≥450 ≥550 ≥550 ≥650 ≥650 ≥650 ≥750
100
120
140
160
注：搅拌器规格指搅拌头的回转直径，
3.3型号
搅拌器的型号应符合GB/T9088 的规定，其含义如下： Z .1 V 口 口 口
一
搅拌头回转直径，用阿拉伯数字表示。A 型、B 型和 C 型分别用A、B和C表示（规格代号）设计序号设计单位代号搅拌器（品名代号）单相交流50Hz（电源类别代号）建筑道路类（大类代号）
4　技术要求
4.1　一般要求 4.1.1搅拌器应按经规定程序批准的图样及技术文件制造，并符合本标准的规定。 4.1.2　搅拌器应能在下列环境条件下额定运行：
a）海拔不超过 1000 m; b）最高环境空气温度不超过40℃； c）空气相对湿度不超过90%（25℃）; d）空气中不含易燃易爆及腐蚀性的气体、尘埃。
4.1.3搅拌器适用的电源条件为：
a）单相串励搅拌器应能在电源电压为实际正弦波形、频率为额定值的单相交流额定电压下额定运
行; b）交直流两用搅拌器应能在直流及电源电压为实际正弦波、频率为额定值的单相交流额定电压下
额定运行。
2
JB/T 11510—2013
4.1.4搅拌器的额定电压和频率为：
a）交流额定电压：220 V、42V、36V; b）直流额定电压：110V、220V; c）交流额定频率：50 Hz。
4.2安全要求
4.2.1搅拌器的安全要求，除必须满足本标准已作补充和提高的条款外，其余应符合GB 3883.1的规定。 4.2.2搅拌器的电源插头型式、基本参数和尺寸应符合 GB 1002 的规定，其技术要求应符合GB2099.1 的规定。 4.2.3连接搅拌器与电源的软电缆或软线应采用符合或性能不低于GB/T5013.4一2008中规定的60245 IEC 53（YZ）型软电缆或软线。 4.2.4II类搅拌器应采用安全隔离变压器供电。安全隔离变压器应符合 GB 19212.1和GB19212.7的规定。 4.2.5开关接通位置的锁定装置应位于握持面以外，或设计成当操作者用左手或用右手操作时，不会被操作者无意间锁定。 4.2.6搅拌器应限制使用含有铅、汞、镉、六价铬、多溴二苯醚（PBDE）、多溴联苯（PBB）和多环芳香烃等有害物质的材料；用于绝缘浸渍处理的绝缘漆不能含有苯、甲苯、二甲苯、溶剂油等有毒有害、 易燃易爆的有机溶剂。 4.3外观 4.3.1搅拌器塑料外壳不得有气泡、裂痕、明显的糊斑及冷隔等严重缺陷。 4.3.2# 搅拌器金属外壳应无明显缺损 4.3.3搅拌器外壳涂层应无起层和剥落现象。 4.3.4搅拌器的铭牌应牢固而无卷曲地置于壳体上。 4.4搅拌器的径向圆跳动 4.4.1搅拌器的快换连接输出轴：
a）搅拌器的快换连接输出轴扁方孔宽度为13mm b）搅拌器的快换连接输出轴与芯棒连接后，芯棒的径向圆跳动的公差值不大于0.8mm。
4.4.2搅拌器的螺纹连接输出轴：
a）搅拌器的螺纹连接输出轴的螺纹规格一般为 M14; b）搅拌器的螺纹连接输出轴与芯棒连接后，芯棒的径向圆跳动的公差值不大于0.8mm。
4.5搅拌器的搅拌头规格和长度
搅拌器的搅拌头规格分 100 mm、120 mm、140 mm、160 mm 四种，长度为 590 mm。 4.6最初起动电流
搅拌器的最初起动电流不超过额定电流值的7倍。 4.7噪声
在距离搅拌器中心1000mm球面处测得的搅拌器空载状态下的噪声声压级（A计权）应不大于表 2 规定的限值。
3 JB/T 11510—2013
表2噪声限值
规格mm 噪声值dB（A)
100
120
140
160
86
90
4.8 电磁兼容性
4.8.1F 电磁骚扰电平
4.8.1.1 频率范围为 0.15 MHz～30 MHz 内测得的相线或中性线对地的连续骚扰电压的准峰值电平值应不超过表3规定的限值。
表3连续骚扰电压限值
电动机额定功率≤700W
700W<电动机额定功率≤1000W
电动机额定功率>1000W
频率范围 MHz
dB (μV) 准峰值
dB (μV) 准峰值
dB (μV) 准峰值
随频率的对数线性减小
0.15～0.35
66~59 59 64
70~63 63 68
76~69 69 74
0.35～5 5~30
4.8.1.2频率范围为 30 MHz～300 MHz 内测得的由电源线辐射、吸收钳所吸收的连续骚扰功率的准峰值电平值应不超过表4规定的限值。
表4连续骚扰功率限值
电动机额定功率≤700W
700W<电动机额定功率≤1000W
电动机额定功率>1000W
频率范围 MHz
dB (pW) 准峰值
dB (pW) 准峰值
dB (pW) 准峰值
随频率的对数线性增大
30～300
45~55
55~65
49～59
4.8.2 谐波电流
搅拌器的谐波电流应不超过表5规定的限值。
表5谐波电流限值谐波次数
最大允许谐波电流
谐波类型
n 3 5 7 9 11 13
A 3.450 1.710 1.155 0.600 0.495 0.315
奇次谐波
15≤n≤39
0.225 X 15/n
4
