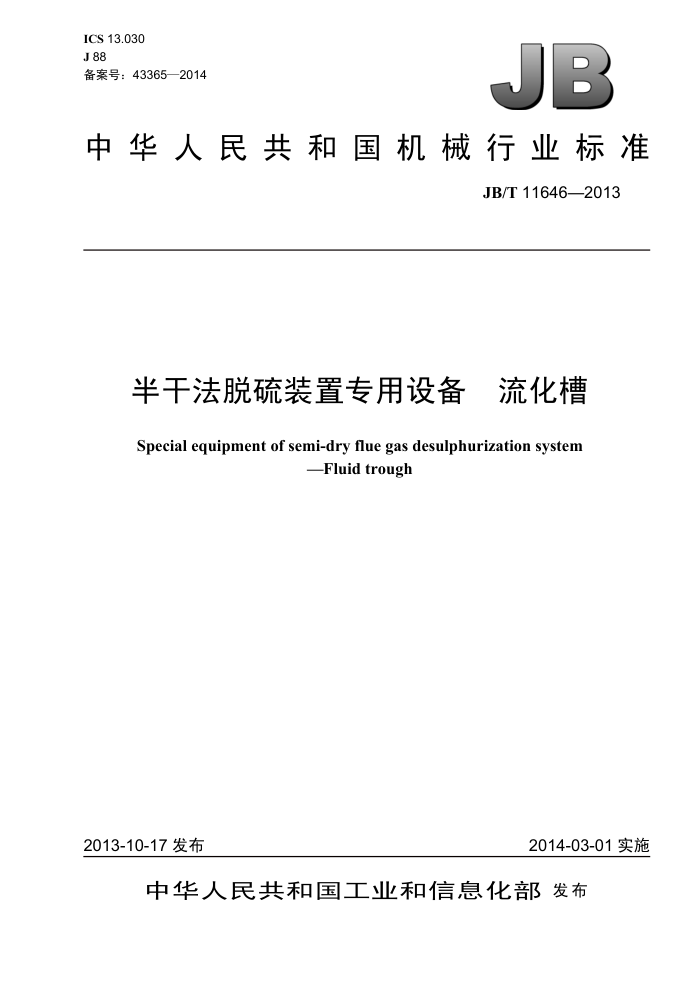

ICS 13.030 J88 备案号：43365—2014
B
中华人民共和国机械行业标准
JB/T 116462013
半干法脱硫装置专用设备 流化槽 Special equipment of semi-dry flue gas desulphurization system
Fluid trough
2014-03-01 实施
2013-10-17 发布
中华人民共和国工业和信息化部发布 中华人民共和国
机械行业标准
半干法脱硫装置专用设备 流化槽
JB/T 11646—2013
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mmX297mm·0.75印张·23千字
2014年3月第1版第1次印刷
定价：15.00元
*
书号：15111·11141 网址：http：//www.cmpbook.com 编辑部电话：（010）88379778 直销中心电话：（010）88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T 11646—2013
目 次
前言 1 范围
...II
规范性引用文件. 术语和定义.
2
3
4技术要求..
4.1基本要求.. 4.2主要零部件要求. 4.3装配要求..…. 5试验方法与检验规则 5.1出厂检验 5.2现场安装检验. 6标志、包装、运输和贮存附录A（资料性附录）典型的流化槽布置型式、结构示意图图1槽体两端部法兰面的极限偏差示意图……. 图 2 下槽体任一截面的几何公差示意图. 图 3 上槽体任一截面的几何公差示意图.… 图4　焊接接头对口错边量.. 图5　流化平槽槽体任一截面的几何公差示意图图A.1典型的空气斜槽布置型式、结构示意图图A.2典型的流化平槽布置型式、结构示意图表1焊接件的未注尺寸极限偏差.… 表2槽体两端部法兰面的平面度及其对槽体轴线的垂直度
.............
6
6
...6
6
........
3
8 JB/T 11646—2013
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由机械工业环境保护机械标准化技术委员会（CMIF/TC7）归口。 本标准起草单位：浙江菲达环保科技股份有限公司、武汉凯迪电力工程有限公司、浙江宜成环保工
程有限公司、福建龙净环保股份有限公司、浙江大学、浙江求是环保集团有限公司。
本标准主要起草人：舒英钢、王少权、王新龙、李雄浩、吴钢灿、斯洪良、林启桃、顾亚萍、寿松朱大炯、谢美华。
本标准为首次发布。
II
JB/T 11646—2013
4.2.2.6单节槽体在长度方向仅允许有一个对焊接头，接料长度不小于 500mm。 4.2.2.7焊接接头对口错边量b不大于0.5mm，如图4所示。
6
图4　焊接接头对口错边量
4.2.2.8各法兰结合面的焊缝应磨平，拼接严密。 4.2.2.9弯槽及多路槽入料口的中心线与出料口的中心线夹角应为90°～270°，角度误差应不大于 0.25° 4.2.2.10 ）弯槽及多路槽出料口下端宜紧贴透气层，弯槽及多路槽顶部应设检修孔。 4.2.2.11循环灰截流阀执行机构可为手动或气动，执行机构为气动时应符合JC/T610的规定，执行机构为手动时除执行机构外应符合 JC/T 610 的规定 4.2.2.12循环灰流量调节阀应符合 JC/T 609 的规定。 4.2.2.13空气斜槽的单节长度不宜大于 5m。 4.2.3流化平槽主要零部件要求 4.2.3.1流化平槽宜采用槽体内部检修形式，槽体高度应不小于1800mm。 4.2.3.2槽体上应装有窥视镜、人孔门（检修门）等，窥视镜宜装有压缩空气反吹装置。 4.2.3.3流化平槽透气层下宜选用钢格栅板作为支承，钢格栅板上平面应锐边倒钝，钢格栅板宜采用平面扁钢作为负载扁钢，钢格栅板应符合YB/T4001.1的规定 4.2.3.4流化平槽长度尺寸极限偏差为土2mm，槽体宽度极限偏差为-″mm。 4.2.3.5所有连接法兰螺栓孔位置度公差为0.5mm。 4.2.3.6流化平槽槽体任一截面的几何公差应符合图5的规定。
除尘器灰斗
L3A 3
L3A
回2
[/2.5A
图5流化平槽槽体任一截面的几何公差示意图
4
