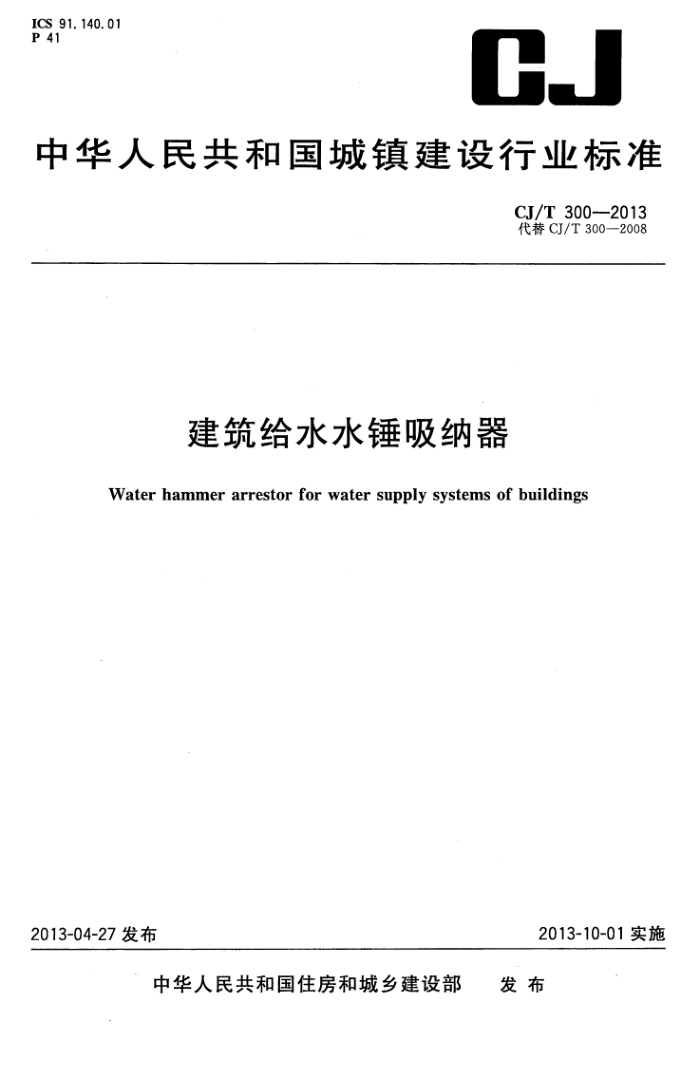

ICS 91.140.01 P 41
CJ
中华人民共和国城镇建设行业标准
CJ/T300--2013 代替CJ/T300——2008
建筑给水水锤吸纳器
Water hammer arrestor for water supply systems of buildings
2013-10-01实施
2013-04-27发布
发布
中华人民共和国住房和城乡建设部 CJ/T300—2013
目 次
前言 1 范围 2 规范性引用文件
术语和定义结构型式
3 4
5 产品型号 6 材料 7 要求
-
试验方法检验规则
8 9
10 标志和产品说明书· 11包装和贮存附录A（资料性附录） 结构型式示意图附录B（资料性附录） 型号编制附录C（资料性附录） 吸纳器性能试验装置及试验程序
X
12 13 CJ/T300—2013
前言
本标准按照GB/T1.1--2009给出的规则起草。 本标准是对CJ/T3002008《建筑给水水锤吸纳器》的修订。本标准与CJ/T300--2008相比，主
要技术变化如下：
删除了原前言中等效采用美国卫生工程协会ASSE1010-2004《水锤吸纳器的性能要求》的表述；修改了范围中公称压力的适用范围；修改了规范性引用文件中的引导语并对规范性引用文件作了增减； -修改了缓冲气压腔和缓冲气压腔容积的定义；修改了术语中“最高工作压力”为“系统工作压力”并重新定义；修改了“预置充气压力”和“无压缓冲气压腔”的定义； -增加了铜合金为壳体材料； -修改了吸纳器结构型式的分类方法；删除了“材料”章节中的原表2和表3；修改了水锤时允许的最高压力峰值计算值：P2=1.3P1；修改了水锤吸纳器的吸纳性能为应小于系统工作压力的1.3倍；增加了外观检验作为出厂检验的项目；删除了“抽样”章中的原表5；修改了原9.2.1d)中型式检验的检验年限（由五年改为三年）；删除了附录A中螺纹连接胶胆式水锤吸纳器原图A.2、法兰连接胶胆式水锤吸纳器原图A.5 和胶胆式缓冲气压腔无预置压力水锤吸纳器原图A.8，并修改了条款的表述；修改并完整了附录B中型号编制结构型式的表述；删除了原附录C；修改了原附录D中快闭阀关闭全程时间T的计算式(D.1)为式(C.1)(不等式右边括弧内增加了个和的因子U，并将附录D改为附录C。
本标准在修订过程中，缓冲气压腔不充注预置压力的水锤吸纳器结构型式、工况条件、与其对应的缓冲气压腔容积、吸纳性能等参数皆等效采用美国给水排水协会PDI-WH201一2010《水锤吸纳器》。
本标准由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部市政给水排水标准化技术委员会归口。 本标准起草单位：广东永泉阀门科技有限公司、广东铸德实业有限公司、北京永泉腾达阀门科技有
限公司。
本标准主要起草人：陈键明、梁建林、吴柏敏、程原军、潘庆祥、陈炎明。 本标准所代替标准的历次版本发布情况为：
CJ/T300---2008。
I CJ/T300—2013
建筑给水水锤吸纳器
1范围
本标准规定了建筑给水水锤吸纳器（以下简称吸纳器）的术语和定义、结构型式、产品型号、材料、要求、试验方法、检验规则、标志和产品说明书以及包装和贮存。
本标准适用于公称尺寸DN15～DN400、公称压力不大于PN50、温度0℃～70℃的建筑给水水锤吸纳器。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB150（所有部分）压力容器 GB/T196 普通螺纹基本尺寸 GB/T197 普通螺纹公差 GB/T1047 管道元件DN(公称尺寸）的定义和选用 GB/T 1048 管道元件PN(公称压力）的定义和选用 GB/T3098（所有部分） 紧固件机械性能 GB/T7306.2 55°密封管螺纹第2部分：圆锥内螺纹与圆锥外螺纹 GB/T9112 钢制管法兰 类型与参数 GB/T9124 钢制管法兰 技术条件 GB/T 9969 工业产品使用说明书总则 GB/T12220 通用阀门标志 GB/T12225 通用阀门 铜合金铸件技术条件 GB/T12230 通用阀门不锈钢铸件技术条件 GB/T13927 工业阀门压力试验 GB/T 20878 不锈钢和耐热钢牌号及化学成分 GB/T21873 橡胶密封件给、排水管及污水管道用接口密封圈 材料规范 JB/T 308 阀门型号编制方法 JB/T7928 通用阀门供货要求
3术语和定义
下列术语和定义适用于本文件。
3. 1
建筑给水水锤吸纳器waterhammerarrestorforwatersupplysystemofbuildings 通过密封缓冲气压腔对水锤实现缓冲，能使给水管道和设施免遭水锤破坏的水力防护装置。
3. 2
缓冲气压腔cushioningairpressurechamber 根据吸纳器结构的不同，分别定义为：
1
龙牛网www.longniu.com下载 CJ/T 3002013
a）活塞式吸纳器：能充入缓冲压缩气体的壳体密封腔； b）胶胆式吸纳器：由壳体与胶胆构成的能充人缓冲压缩气体的环形密封腔。
3. 3
系统工作压力systemworkpressure 正常工作条件下给水管网的工作压力。
3.4
缓冲气压腔容积 volume of cushioning airpressurechamber 根据吸纳器结构的不同，分别定义为： a）活塞式吸纳器：活塞于进口端位置时，活塞与壳体所围成的密封腔容积； b）胶胆式吸纳器：胶胆外侧与壳体内侧之间环形空腔的容积。
3.5
预置充气压力pre-chargedairpressure 缓冲气压腔内预充的气体压力。
3. 6
无压缓冲气压腔 nopressureof cushioningairpressurechamber 不预置充气压力的缓冲气压腔。
4结构型式
4.1结构
吸纳器的结构型式分为活塞式和胶胆式两种，参见附录A，允许采用符合本标准的其他结构型式。 4.2连接形式
吸纳器可采用法兰连接和螺纹连接两种型式，参见附录A。
5产品型号
吸纳器型号编制及表示方法参见附录B。
6材料
6.1不锈钢铸件应符合GB/T12230的规定。 6.2不锈钢冲压件材料应符合GB/T20878的规定。 6.3铜合金铸件应符合GB/T12225的规定。 6.4主要零部件材料见表1。若零件材料被代用时，则不应低于表1中所规定材料的机械性能。
表1主要零部件材料表
材 料
主要零部件
名 称
牌 号
06Cr18Ni11Ti或ZCuSn5Pb5Zn5 ZCuA19Mn2,ZCuAl10Fe3,ZG06Cr18Ni11Ti 06Cr19Ni10.06Cr17Ni12Mo2 ZG06Cr19Ni10.、ZG06Cr17Ni12Mo2
壳体、闷头、法兰、螺纹连接接头以及与壳体固定连接或焊接的零件
奥氏体不锈钢、铜合金
2
