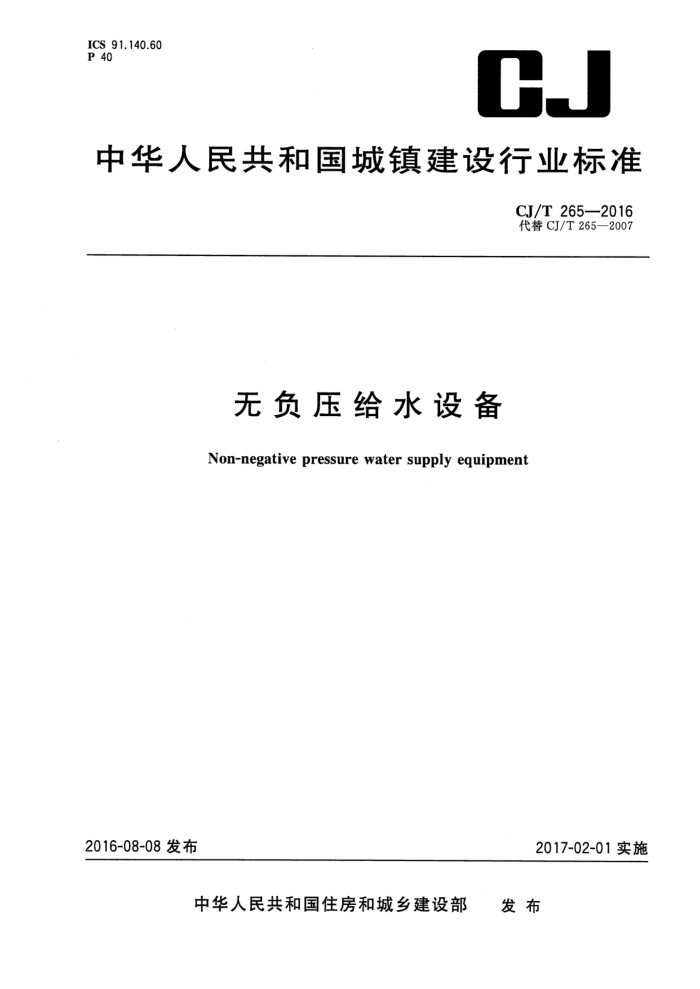

ICS 91.140.60 P 40
CJ
中华人民共和国城镇建设行业标准
CJ/T2652016 代替CJ/T265—2007
无负压给水设备 Non-negative pressure water supply equipment
2017-02-01实施
2016-08-08发布
中华人民共和国住房和城乡建设部 发布 CJ/T265—2016
目 次
前言
范围 2 规范性引用文件
1
2
术语和定义分类与型号
3
3
4 5 要求 6
3
10 15 17
试验方法· 检验规则标志、包装、运输和贮存·
7 CJ/T265—2016
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准是对CJ/T265—2007《无负压给水设备》的修订。本标准与CJ/T265—2007相比主要技术
变化如下：
一修改了无负压给水设备、稳流补偿器、市政管网给水量、稳流补偿器调节容积的定义；将“额定供水流量”定义为：“设备在设定压力值下的供水量”；
增加了集成智能式的定义；修改小流量保压功能、噪声的性能要求；增加了“设备应安装在线水质检测仪器”的要求； -增加了对稳流补偿器制造及无损检测的要求；增加了对水泵机组旁通管路的要求；增加了对水泵机组选用、配管、减振的要求；增加了选用阀门、过滤器的要求；增加了“对于封闭式给水设备，应选用电动阀”的具体要求”；增加了对仪表和传感器的具体要求；增加了“当用户设置消毒设施时，在设备水泵进水口处应预留消毒设施的接口”的具体要求； -增加了不用独立电气控制柜的集成智能式结构型式；标准中直接列出了对控制柜内主电路母线与绝缘导线颜色的要求；根据所引用标准的更新换版，对部分引用标准的名称进行了相应的更新；调整了设备试验用仪表。
-
本标准由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部建筑给水排水标准化技术委员会归口。 本标准主缩单位：青岛三利集团有限公司。 本标准参编单位：中国建筑设计院有限公司、青岛三利中德美水设备有限公司、青岛博利尔机械设
备有限公司、福建闽清一建建设发展有限公司。
本标准主要起草人：崔继红、王学成、张清华、王秀玲、吕廷顺、苏立辉、赵锂、许其祥、从福忧、王法玲、 谢雄。
本标准所代替标准的历次版本发布情况为：
CJ/T2652007。
I CJ/T265—2016
无负压给水设备
1范围
本标准规定了无负压给水设备的术语和定义、分类与型号、要求、试验方法、检验规则和标志、包装运输和贮存。
本标准适用于生活和生产给水系统的无负压给水设备（以下简称设备）。
2 2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB150.1压力容器．第1部分：通用要求 GB 150.2 压力容器第2部分：材料 GB 150.3 压力容器第3部分：设计 GB 150.4 压力容器第4部分：制造、检验和验收 GB/T 191 包装储运图示标志 GB755旋转电机定额和性能 GB/T983不锈钢焊条 GB/T985.1 气焊、焊条电弧焊、气体保护焊和高能束焊的推荐坡口 GB/T2423.1 电工电子产品环境试验 检第2部分：试验方法试验A：低温 GB/T 2423.2 电工电子产品环境试验 第2部分：试验方法 试验B：高温 GB/T2423.3 电工电子产品环境试验 金第2部分：试验方法 试验Cab：恒定湿热试验 GB/T 3047.1 高度进制为20mm的面板、架和柜的基本尺寸系列 GB/T3482 电子设备雷击试验方法 GB/T 3797 电气控制设备 GB4208 外壳防护等级(IP代码） GB/T5657 离心泵技术条件（Ⅲ类） GB/T9119 板式平焊钢制管法兰 GB/T 9123 钢制管法兰盖 GB/T 9969 工业产品使用说明书 总则 GB/T12238 法兰和对夹连接弹性密封蝶阀 GB/T12459 钢制对焊无缝管件 GB/T13306 标牌 GB/T 14976 流体输送用不锈钢无缝钢管 GB/T17219 生活饮用水输配水设备及防护材料的安全性评价标准 GB/T25198 压力容器封头 GB 50236 现场设备、工业管道焊接工程施工规范 GB50242 建筑给水排水及采暖工程施工质量验收规范 CJ/T160 双止回阀倒流防止器
1 CJ/T265—2016
CJ/T 208 3可曲挠橡胶接头 CJ/T352 微机控制变频调速给水设备 JB/T4712.1容器支座第1部分鞍式支座 JB/T4730.2一2005承压设备无损检测第2部分射线检测 JB/T8098泵的噪声测量与评价方法 JB/T8937 对夹式止回阀 YB/T 5092 焊接用不锈钢丝
3术语和定义
下列术语和定义适用于本文件。
3.1
无负压给水设备 non-negativepressurewater supply equipment 直接串接到市政给水管网或其他有压管网上，有效利用已有管网压力，同时，市政给水管网或其他
有压管网不产生负压，稳定和调节流量的给水设备。由水泵、稳流补偿器、真空抑制器、控制柜、控制仪表、管道、阀门等组成。 3.2
稳流补偿器 steadyflowcompensator 连接在市政给水管网或其他有压管网与水泵进水口之间，能够补偿管网短时供水量不足，并配合真
空抑制器消除负压影响，实现稳定和调节流量的密闭装置。 3.3
真空抑制器 vacuumsuppresser 安装在稳流补偿器上，通过信号检测系统、微机处理系统和数显系统自动完成真空的检测、处理、控
制、执行、数显反馈等功能，抑制设备进水口产生负压的装置，又称真空补偿器。 3.4
市政管网最小给水量minwatersupplyofmunicipalnetwork 市政给水管网在最低给水压力时所通过的供水量。
3.5
额定供水流量 ratedwater-supplyflow 设备在设定压力值下的供水量。
3.6
压力控制误差 pressure control error 设备在正常运行状态下，实测某点的工作压力与设定压力的偏差值。
3.7
稳流补偿器总容积volumeofsteadyflowcompensator 根据稳流补偿器的结构尺寸所计算得到的总容积。
3.8
稳流补偿器最大调节容积largestadjustablevolumeofsteadyflowcompensator 稳流补偿器能够将储备水补充到用户供水系统中的最大容积，也称稳流补偿器有效容积。
3.9
集成智能式integratedintelligent 高度集成智能，采用变压变量方式实现无负压和各种供水功能，并取消独立电气控制柜。
