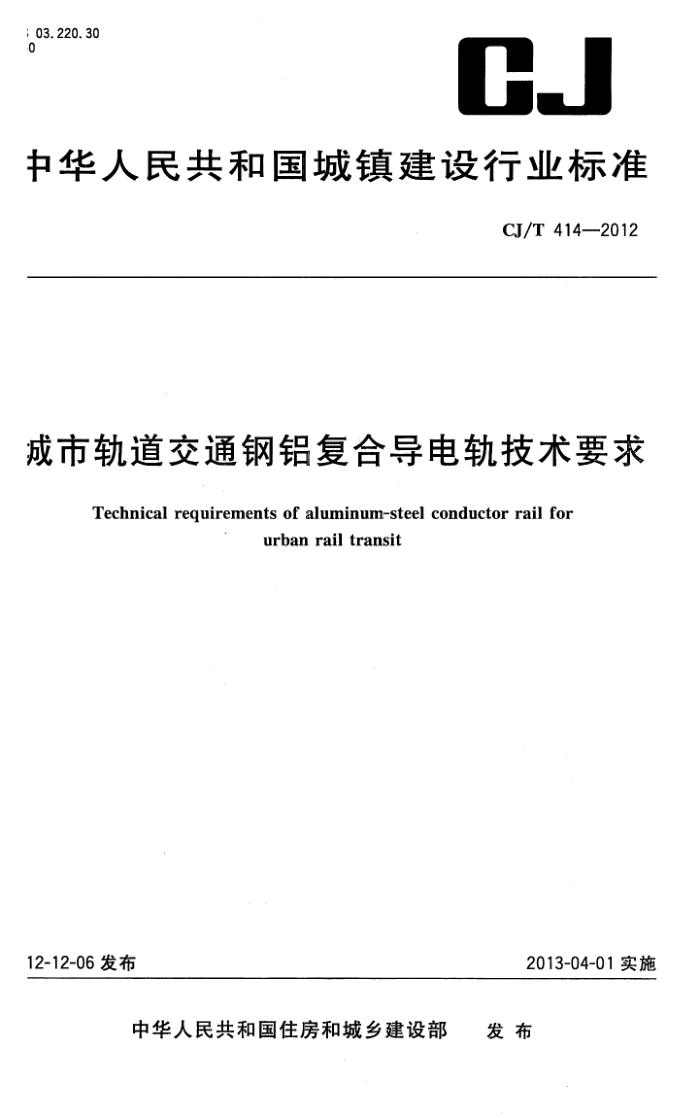

;03.220.30 .0
CJ
中华人民共和国城镇建设行业标准
CJ/T 414—2012
成市轨道交通钢铝复合导电轨技术要求
Technical requirements of aluminum-steel conductor rail for
urban rail transit
12-12-06发布
2013-04-01实施
发布
中华人民共和国住房和城乡建设部 CJ/T:414—2012
目 次
前言范围
1 2 规范性引用文件 3 术语和定义 4
材料 5 规格 6 要求
检验规则和试验方法 8 标志、包装、运输和贮存
7
质量保证与质量证明书·
9
附录A（规范性附录）钢铝复合轨结构型式附录B（规范性附录）钢铝复合轨和主要零部件的试验方法 CJ/T 414-2012
前言
本标准按照GB/T1.12009给出的规则起草。 本标准由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部城市轨道交通标准化技术委员会归口。 本标准负责起草单位：北京市地铁运营有限公司、北京市轨道交通建设管理有限公司。 本标准参加起草单位：天津天重中直科技工程有限公司、中铁电气化局集团宝鸡器材有限公司、中电气化勘测设计研究院有限公司、无锡市金七星工贸有限公司、铁道部产品质量监督检验中心、北京铁线路公司、天津市地下铁道运营有限公司、中铁建电气化局集团科技有限公司、新誉集团有限公司、 山市金桥铝型材厂有限公司、中铁二院工程集团有限责任公司、中铁电气化局集团宝鸡接触网器材检中心有限公司、中铁建第四勘察设计院、瑞泰潘得路铁路技术（武汉)有限公司、扬州天宝电气集团、南南京浦镇车辆有限公司、南京赛彤铁路电气化有限公司、上海浦帮机电制造有限公司。 本标准参加起草人员：李胜利、孙京健、宋杰、马景良、朱晓军、李雷、梁柏成、赵金凤、温玮玲、 广英、孙传福、许佩林、袁昊、邓甲录、刘一、丁祥大、张志锋、张治国、周求定、郭春霞、冯跃、李金华、 峰、朱胜利、邹策、常素良、高嵩、刘岗、乔道生、王爱武、孙立国、王进、杨波、胡文斌、刘实、杨亚平、 击军、袁振国。
1 CJ/T 414—2012
城市轨道交通钢铝复合导电轨技术要求
范围
本标准规定了城市轨道交通钢铝复合导电轨的术语和定义、材料、规格、要求、检验规则和试验方标志、包装、运输和贮存、质量保证与质量证明书等。 本标准适用于城市轨道交通牵引供电系统钢铝复合导电轨的设计、生产、试验、检验和验收等。
规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T93标准型弹簧垫圈 GB/T95平垫圈C级 GB/T97.1.平垫圈A级(GB/T97.1—2002,eqvISO7089:2000) GB/T191包装储运图示标志 GB/T228.1 金属材料拉伸试验第1部分：室温试验方法 GB/T231.1 金属材料布氏硬度试验第1部分：试验方法 GB/T 709 热轧钢板和钢带的尺寸、外形、重量及允许公差 GB/T1220 不锈钢棒 GB/T1804 一般公差未注公差的线性和角度尺寸的公差 GB/T2040 铜及铜合金板材 GB/T2100. 一般用途耐蚀钢铸件 GB/T2101 型钢验收、包装、标志及质量证明书的一般规定 GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL)检索的逐批检验抽样计划 GB/T2829 周期检验计数抽样程序及表 GB/T3098.6紧固件机械性能不锈钢螺栓、螺钉和螺柱 GB/T3098.15 紧固件性能不锈钢螺母 GB/T3190 变形铝及铝合金的化学成分 GB/T4237 不锈钢热轧钢板和钢带 GB/T5231 加工铜及铜合金化学成分和产品形状 GB/T6414 铸件尺寸公差与机械加工余量 GB/T 6892 一般工业用铝及铝合金挤压型材 GB/T10125 人造气雾腐蚀试验盐雾试验（GB/T10125—1997，eqvISO9227：1990） GB/T10411 城市轨道交通直流牵引供电系统 GB/T14846 铝及铝合金挤压型材尺寸偏差 GB/T16474 变形铝及铝合金牌号表示方法 GB/T16475 变形铝及铝合金状态代号 GB/T17505 钢及钢产品交货一般技术要求（GB/T17505一1998，eqvISO404：1992) GB/T19001 质量管理体系要求（GB/T19001--2008，ISO9001：2008，IDT）
1
龙牛网www.longniu.com下载 CJ/T414—2012
GB/T21562轨道交通可靠性、可用性、可维修性和安全性规范及示例（GB/T2156220 IEC62278:2002,IDT)
GB50157地铁设计规范 TB/T1677电气化铁道牵引供电系统术语 TB/T2073电气化铁路接触网零部件技术条件 TB/T2074电气化铁路接触网零部件试验方法
3术语和定义
TB/T1677界定的以及下列术语和定义适用于本文件。
3. 1
钢铝复合导电轨aluminum-steelconductorrail 钢铝复合导电轨是城市轨道交通牵引网中的供电轨，由钢铝复合轨、普通接头、膨胀接头、端音
头、电缆连接板、中心锚结、连接组件等构成。 3.2
钢铝复合轨、aluminum-steelrail 用于城市轨道交通的导电装置，由接触面的不锈钢带与轨本体的铝合金型材复合成的一个整体
3. 3
普通接头bolted joint 用于钢铝复合轨的轨与轨之间进行连接并传导电能的装置。
3.4
膨胀接头：expansionjoints 用于相邻锚段中间设立的机械断口，使其两侧的钢铝复合轨可沿着纵向中心线自由热胀冷缩
持电流通畅，并能使列车受流器不间断取电的装置。 3.5
导电轨夹板 友conductorfishplate 用于钢铝复合轨的轨与轨之间起连接作用的夹板。
3.6
端部弯头ramp 用于保证车辆受流器可以平滑地过渡到钢铝复合轨水平接触面的装置。它的一端与钢铝复合软
行，另一端则弯曲成一定角度，以利于平滑过渡。按列车运行速度，可分为高速端部弯头和低速端弯头。 3.7
电缆连接板cableterminalsboard 用于将电缆和钢铝复合轨进行连接的导电装置。
3.8
锚段contact line section 接触悬挂机械上独立的线段，段内无电气断口。
3.9
中心锚结mid-pointanchor 设在接触悬挂锚段中部，防止两端补偿器向一侧滑动和缩小事故范围的装置。
3.10
连接组件connectedcomponents 用于将导电轨夹板、膨胀接头、端部弯头与钢铝复合轨进行连接的紧固件，包括螺栓、螺母、平垫
2
