ICS 45. 020 CCS S 63
CJ

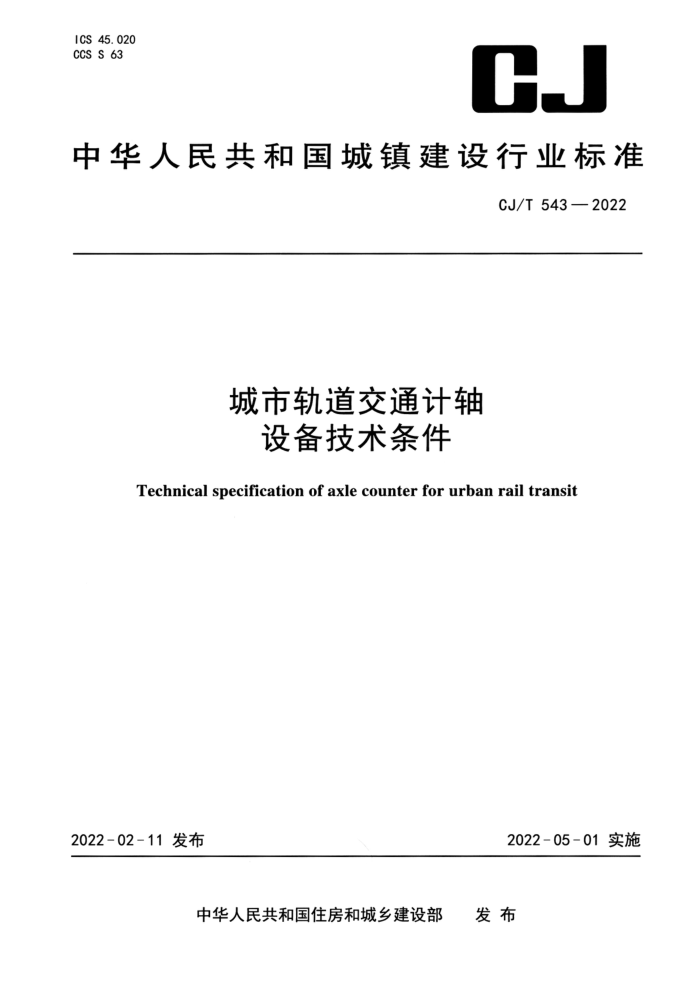

中华人民共和国城镇建设行业标准
CJ/T543—2022
城市轨道交通计轴
设备技术条件
Technical specification of axle counter for urban rail transit
2022-02-11发布
2022-05-01 实施
发布
中华人民共和国住房和城乡建设部 CJ/T543—2022
目 次
前言范围
1 2 3术语和定义
规范性引用文件.
4设备组成和结构… 5一般要求 5.1工作环境 5.2寿命· 5.3检测能力 5.4 室外设备安装 6功能和性能要求， 6.1 外观 6.2 设备功能 6. 3 响应时间· 6. 4 外壳防护等级· 6.5 绝缘电阻 6. 6 绝缘耐压 6. 7 温度性能· 6.8 交变湿热 6.9 振动性能· 6.10 冲击性能 6. 11 高温运行 6.12 低气压性能 6.13 雷电防护 6. 14 电磁兼容
可靠性、 可用性、可维修性和安全性要求 7. 1 可靠性、 可用性要求 7. 2 可维修性要求 7.3 安全性要求.· 8接口要求 8.1 工作电源 8.21 传输通道· 8.3 接地· 8.4 与联锁系统接口 8.5 与监测的接口 9 试验方法 9.1外观检查 9.2 设备功能测试
7
I CJ/T543—2022 9. 3 响应时间测试· 9. 4 外壳防护等级试验 9.5 绝缘电阻. 9.6 绝缘耐压 9. 7 温度试验 9.8 交变湿热试验 9. 9 振动性能试验…· 9.10 冲击性能试验 9. 11 高温运行试验 9.12 低气压试验 9.13 雷电防护试验 9.14 电磁兼容试验· 10 检验规则 10.1 检验分类. 10. 2 出厂检验… 10.3 型式检验 10.4 出厂检验及型式检验项目表 11标志、包装、运输和贮存. ..．标志 11.2 设备包装 11.3设备运输 11.4 设备贮存参考文献
2
>
10 10 10 10 10 10 10 11 11 1 11 11 12
.....
..
..
I CJ/T543—2022
前言
本标准按照GB/T1.1一2020《标准化工作导则 创第1部分：标准化文件的结构和起草规则》的规定起草。
本标准由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部城市轨道交通标准化技术委员会归口。 本标准起草单位：成都铁路通信设备有限责任公司、北京全路通信信号研究设计院集团有限公司、
中铁二院工程集团有限责任公司、成都轨道交通集团有限公司、上海地铁维护保障有限公司通号分公司。
本标准主要起草人：谢玉琼、丁华伟、杨晓东、胡树宣、罗松、高建强、戴宏、张志调、廖理明、 杨金伟、于波、王伟、庆华、黄忠礼、孟蓓、王智新、李彩虹、谢研丽、黄道葳。
Ⅲ CJ/T543—2022
城市轨道交通计轴设备技术条件
1范围
本标准规定了城市轨道交通计轴设备的设备组成和结构、一般要求、功能和性能要求、可靠性、 可用性、可维修性和安全性要求、接口要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于城市轨道交通计轴设备（以下简称计轴设备）的设计、制造、检验和使用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191 包装储运图示标志（GB/T191—2008，ISO780：1997，MOD） GB/T2423.1电工电子产品环境试验第2部分：试验方法试验A：低温 GB/T2423.2电工电子产品环境试验第2部分：试验方法试验B：高温 GB/T2423.4电工电子产品环境试验第2部分：试验方法试验Db：交变湿热（12h十12h循环） GB/T2423.21 电工电子产品环境试验第2部分：试验方法试验M：低气压 GB/T4208外壳防护等级（IP代码） GB/T4588.3印制板的设计和使用 GB/T5023.4额定电压450/750V及以下聚氯乙烯绝缘电缆第4部分：固定布线用护套电缆 GB/T15157.2 印制板用频率低于3MHz的连接器第2部分：有质量评定的具有通用安装特
征基本网格2.54mm的印制板用两件式连接器详细规范
GB/T21562 轨道交通 可靠性、可用性、可维修性和安全性规范及示例 GB/T24338.1 轨道交通 电磁兼容第1部分：总则 GB/T24338.5 轨道交通 电磁兼容第4部分：信号和通信设备的发射与抗扰度 GB/T24339.1 轨道交通 通信、信号和处理系统第1部分：封闭式传输系统中的安全相关通信 GB/T28808 轨道交通 通信、信号和处理系统 控制和防护系统软件 GB/T28809 轨道交通 通信、信号和处理系统信号用安全相关电子系统 GB/T32347.3 轨道交通 设备环境条件第3部分：信号和通信设备 GB50157 地铁设计规范 GJB2889XC 系列高可靠小圆形线簧孔电连接器规范 TB/T449 机车车辆车轮轮缘踏面外形 TB/T1010 铁道车辆轮对及轴承型式与基本尺寸 TB/T 1447 铁路信号产品绝缘电阻 TB/T 1448 铁路通信信号产品的绝缘耐压 TB1498铁路通信信号产品包装技术条件 TB/T2296 铁路信号计轴设备 TB/T2344 43kg/m~75kg/m钢轨订货技术条件 TB/T2615 铁路信号故障一安全原则 TB/T3498—2018铁路通信信号设备雷击试验方法
1
