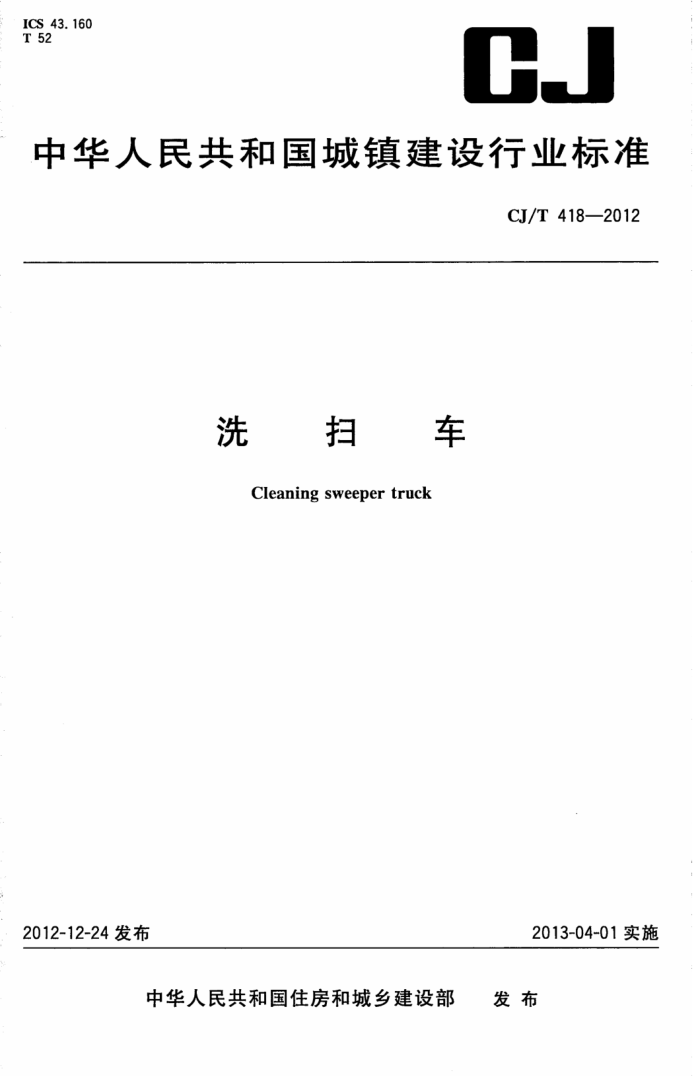

ICS 43.160 T 52
CJ
中华人民共和国城镇建设行业标准
CJ/T 418—2012
洗扫车
Cleaningsweepertruck
2012-12-24发布
2013-04-01实施
中华人民共和国住房和城乡建设部 发布 CJ/T418—2012
前言
本标准按照GB/T1.1-2009给出的规则起草。 本标准由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部市容环境卫生标准化技术委员会归口。 本标准负责起草单位：中联重科股份有限公司。 本标准参加起草单位：国家建筑城建机械质量监督检验中心本标准主要起草人：段建国、朱东旭、李建华、曾舜安、彭玲。
-
I
建筑321---标准查询下载网 www. jz321. net CJ/T418—2012
洗扫车
1范围
本标准规定了洗扫车的术语和定义、要求、试验方法、检验规则、标志、使用说明书和随车文件、运输和贮存。
本标准适用于采用二类定型汽车底盘改装的洗扫车。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB1495汽车加速行驶车外噪声限值及测量方法 GB1589道路车辆外廓尺寸、轴荷及质量限值 GB/T3766液压系统通用技术条件 GB4785汽车及挂车外部照明和光信号装置的安装规定 GB7258机动车运行安全技术条件 GB/T9969工业产品使用说明书总则 GB/T12534 汽车道路试验方法通则 GB/T12673 汽车主要尺寸测量方法 GB/T12674 汽车质量（重量）参数测量方法 GB17691 1车用压燃式、气体燃料点燃式发动机与汽车排气污染物排放限值及测量方法（中国Ⅲ、
IV、V阶段
GB/T18411道路车辆产品标牌 QC/T252专用汽车定型试验规程
3术语和定义
下列术语和定义适用于本文件。
3. 1
洗扫宽度 sweepingandcleaningwidth 洗扫车进行洗扫作业时能达到的最大有效宽度。
3. 2
洗扫洁净率cleaningrate 洗扫车一次作业所清除的路面垃圾质量与作业前的路面垃圾质量之比。
3.3
洗扫燃油消耗量oilconsumptionduringsweepingandcleaningoperation 路面达到规定洁净率时洗扫车单位作业距离的燃油消耗量。
1 CJ/T418—2012
4要求
4.1基本要求 4.1.1 洗扫车应按规定程序批准的图样和技术文件制造。 4.1.2洗扫车所有零部件应经检验合格后方可进行装配。 4.1.3洗扫车尾气排放应符合GB17691的规定， 4.1.4洗扫车加速行驶噪声应符合GB1495的规定；驾驶员耳边噪声应符合GB7258的规定。 4.1.5洗扫车制动性能应符合GB7258的规定。 4.1.6洗扫车灯光照明应符合GB4785的规定。 4.1.7 洗扫车外廓尺寸、轴荷及质量应符合GB1589的规定。 4.2整车 4.2.1 洗扫车应具备路面和路缘清扫、清洗功能。 4.2.2洗扫车作业时洗扫水压力不应小于10MPa。 4.2.3垃圾污水箱的倾翻卸料装置倾翻角不应小于45° 4.2.4洗扫作业噪声不应大于86dB(A)。 4.2.5洗扫洁净率应大于95%。 4.2.6洗扫车一次连续喷水作业时间不应小于75min。 4.3外观质量 4.3.1 油漆应光滑平整，无流痕、无露底等缺陷。 4.3.2焊缝应均匀、整齐并不应有影响外观的缺陷。 4.3.3所有黑色金属表面均应作防锈处理。 4.3.4气路、油路、水路、电路等管线应排列整齐、夹持牢固。 4.3.5 仪表、作业操作控制箱应完好，操作指示字迹应清晰。 4.3.6各类标识应正确，粘贴应平整、无翘边、无折痕等。 4.4 洗扫装置和吸嘴 4.4.13 盘形扫刷应能调节扫刷倾角，扫刷更换拆装方便 4.4.21 伸出车外侧的扫刷、喷水装置均应有防撞避让功能 4.4.3吸嘴应升降灵活，行走装置调整方便，无卡滞或松脱现象。 4.5水箱 4.5.1清水箱和垃圾污水箱不应有渗漏，垃圾污水箱卸料门应密闭可靠。 4.5.2清水箱及垃圾污水箱应具有防腐功能。 4.5.3清水箱应设置液位显示装置。 4.6 液压系统 4.6.1液压系统管路的安装应符合GB/T3766的规定。 4.6.2液压系统应无渗漏。
2
建筑321---标准查询下载网 www. jz321. net CJ/T418-2012
4.7水路系统 4.7.1水路系统在额定工作压力下应无渗漏。 4.7.2高压水泵应有防超速、防无水运转的保护功能。 4.7.3喷嘴作业时不应出现堵塞。 4.7.4清水箱进水口和水泵进水口应有过滤装置，出水口应设置安全阀。： 4.7.5水路系统应设置防冻放水装置。 4.8可靠性
洗扫作业可靠度不应小于85%，且不应出现表A.1中的一类故障。
5试验方法
5.1试验准备 5.1.1洗扫车试验路面及车辆试验准备应符合GB/T12534的规定。 5.1.2对装有专用于驱动工作装置的副发动机，应按使用说明书的规定对其进行磨合。试验前应将试验样车的主要技术参数记人表B.1。 5.1.3试验垃圾应为粒径不大于3mm的砂土。 5.2整车试验 5.2.1外廓尺寸应按GB/T12673的规定进行测量。 5.2.2质量参数应按GB/T12674的规定进行试验。 5.2.3尾气排放应按GB17691的规定进行试验。 5.2.4制动性能应按GB7258的规定进行试验。 5.3外观质量检查
外观质量检查采用目测观察。检查结果记人表B.2。
5.4液压密封试验
液压系统在承受的额定工作压力值的1.1倍时，目测各系统无渗漏现象，将结果记人表B.2。
5.5水路密封试验
水路系统在承受的额定工作压力值时，目测各系统无渗漏现象，将结果记人表B.2。 5.6洗扫水压力测量
水泵出水口安装压力表（精度不低于1级），洗扫车驻车状态喷水，喷嘴喷水，水泵在额定转速下运转，分别测量左（侧）洗、右（侧）洗、全洗三种工况下的水压力，每种工况试验2min，取其稳定压力值记人表B.2。 5.7清水箱和垃圾污水箱渗漏试验
清水箱和垃圾污水箱加水至不溢出，将车辆停于平坦地面上1h后，观察水箱有无渗漏水现象。记人表B.2。
