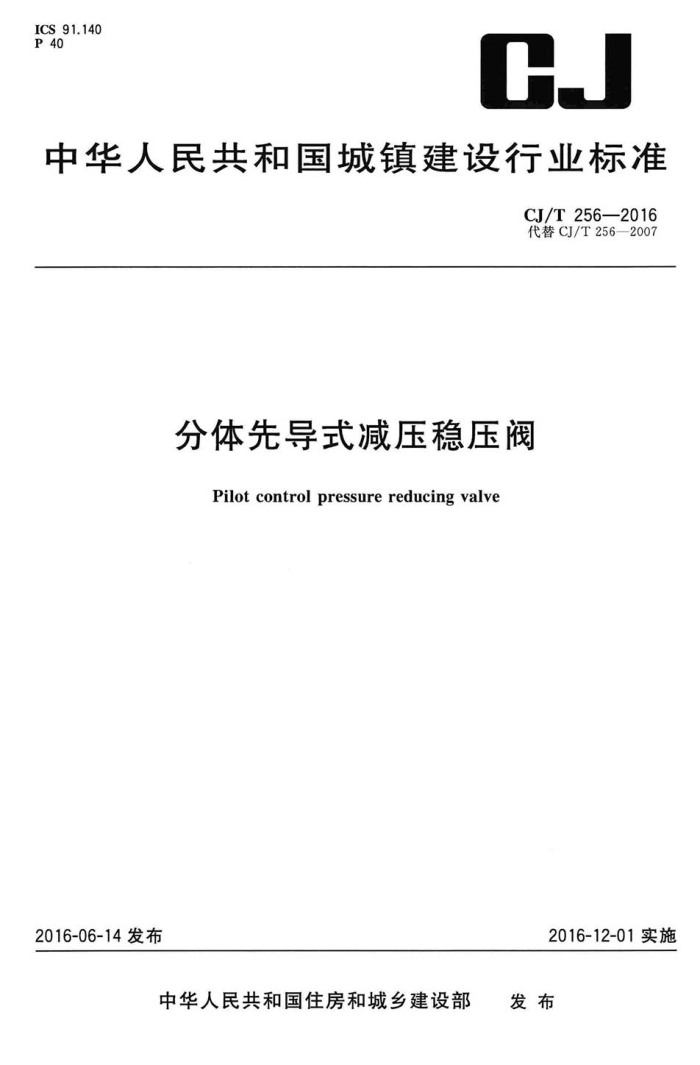

ICS 91.140 P 40
GJ
中华人民共和国城镇建设行业标准
CJ/T2562016 代替CJ/T256—2007
分体先导式减压稳压阀
Pilot control pressure reducing valve
2016-06-14发布
2016-12-01实施
中华人民共和国住房和城乡建设部 发布 CJ/T256—2016
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准是对CJ/T256一2007《分体先导式减压稳压阀》的修订，本标准与CJ/T256—2007相比主
要技术变化如下：
修改了部分术语和定义；增加了主要零件材料和牌号；一修改了采用结构长度的标准；一增加了涂装检验项目要求；
-
修改了耐久性的启闭循环次数数值；修改了判定规则项目。
本标准由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部建筑给水排水标准化技术委员会归口。 本标准起草单位：中国建筑金属结构协会、广东永泉阀门科技有限公司、上海冠龙阀门机械有限公
司、安徽红星阀门有限公司、上海沪航阀门有限公司、济南玫德铸造有限公司、杭州春江阀门有限公司、 阀安格水处理系统（太仓）有限公司、宁波华成阀门有限公司、上海欧特莱阀门机械有限公司、上海上龙阀门厂、天津市国威给排水设备制造有限公司、福建金鼎建筑发展有限公司。
本标准主要起草人：华明九、刘建、刘杰、王光杰、张延慈、曹换、葛欣、陈键明、李政宏、陈寄、韩安伟、 陈思良、孔令磊、柴为民、蒋维俊、王朝阳、管金华、季能平、刘永、骆金海。
本标准所代替标准的历次版本发布情况为：
CJ/T256—2007。
I CJ/T256—2016
分体先导式减压稳压阀
1范围
本标准规定了分体先导式减压稳压阀（以下简称减压阀）的术语和定义、结构型式、型号、技术特性、 材料、要求、试验方法、检验规则、标志、包装和必运。
本标准适用于公称压力PN10PN25、公称尺寸DN50～DN800，介质为水，温度不高于80℃，给水和空调水等管道系统的减压阀。
2 2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T196普通螺纹基本尺寸 GB/T1220不锈钢棒 GB/T1222 弹簧钢 GB/T1239.2 冷圈圆柱螺旋弹簧技术条件第2部分：压缩弹簧 GB/T1415 米制密封螺纹 GB/T1804— 2000一般公差 未注公差的线性和角度尺寸的公差 GB/T2059 铜及铜合金带材 GB/T4956 磁性基体上非磁性覆盖层 覆盖层厚度测量 磁性法 GB/T6739 色漆和清漆铅笔法测定漆膜硬度 GB/T7306.1 55°密封管螺纹第1部分：圆柱内螺纹与圆锥外螺纹 GB/T7306.2 55°密封管螺纹第2部分：圆锥内螺纹与圆锥外螺纹 GB/T8923.1 涂覆涂料前钢材表面处理表面清洁度的目视测定第1部分：未涂覆过的钢材
表面和全面清除原有涂层后的钢材表面的锈蚀等级和处理等级
GB/T9286 色漆和清漆漆膜的划格试验 GB/T12220 工业阀门标志 GB/T12225 通用阀门 铜合金铸件技术条件 GB/T12227 通用阀门 球墨铸铁件技术条件 GB/T12244 减压阀 一般要求 GB/T12245 减压阀 性能试验方法 GB/T12246 先导式减压阀 GB/T17219 生活饮用水输配水设备及防护材料的安全性评价标准 GB/T17241.6 整体铸铁法兰 GB/T20878 不锈钢和耐热钢牌号及化学成分 GB26640 阀门壳体最小壁厚尺寸要求规范 JB/T308 阀门型号编制方法 JB/T2205 减压阀结构长度 JB/T7928 工业阀门供货要求
- CJ/T256—2016
HG/T3090 模压和压出橡胶制品外观质量的一般规定 HG/T3091 橡胶密封件给、排水管及污水管道用接口密封圈材料规范
3术语和定义
下列术语和定义适用于本文件。
3.1
分体先导式减压稳压阀pilotcontrolpressurereducingvalve 通过先导阀实施可调节的放大控制，使主阀的活塞或膜片驱动启闭件动作，实现主阀出口减压稳压
的阀门。 3.2
活塞驱动pistonoperated 采用活塞作为主阀的驱动元件，驱动阀杆、阀瓣等启闭件做直线运动。
3.3
膜片驱动diaphragmoperated 采用膜片作为主阀的驱动元件，驱动阀杆，阅避等启闭件做直线运动。
3.4
最大流量 maximum flow 在给定的出口压力下下游流量逐步增加，使出口压力的负偏差值达到最大允许值时所对应的介质
流量。 3.5
始动流量 starting flow 流量由零开始增加出口压力不再有明显下降时的最太流量
E
3.6
设定压力 set.pressur 减压阀在始动流量时，通过先导阀调节，获得符合设定要求的出口端介质压力。 也是该设定出口压
力的名义值。 3.7
最高进口压力 maximum inlet pressure 对应温度下的最高允许工作压力，常温下为公称压力
3.8
最低进口压力 minimuminletpressure 对应流量下，为保持出口压力达到设定值所需的进口压力。
3.9
最高出口压力 maximumoutletpressure 给定最高进口工作压力，出口为始动流量，通过先导阀的放大控制，达到出口最高的压力。
3.10
最低出口压力 minimumoutletpressure 给定最高进口工作压力，出口为始动流量，通过先导阀的放大控制，所能达到的最低出口压力。
3.11
最小压差 minimumpressuredifferential 进口压力与出口压力的最小差值。
2 CJ/T256—2016
3.12
流量特性偏差standarddeviationofflowcharacteristic 进口压力一定时，流量变化引起的出口压力变化值。
3.13
压力特性偏差standarddeviationofpressurecharacteristic 出口流量一定时，进口压力变化时，出口压力的变化值。
4结构型式
4.1 减压阀主要由主阀、先导阀、针阀和控制管路等部件组成。 4.2减压阀启闭件与阀座密封可分为软密封和硬密封。按启闭件运动方向与阀体中心线夹角可分为 Y型和T型。夹角小于90°的为Y型，等于90°的为T型。 4.3减压阀驱动形式可分为膜片驱动和活塞驱动。 4.4 减压阀基本结构型式如图1、图2、图3和图4所示。
10
11
说明： - 2 3.12 调节阀；
阀体；阀座；过滤器；闵瓣；阀杆；膜片腔盖；膜片；弹簧；
4 5 6 ? 8 9 10 控制管路； 11
先导阀。
图1T型膜片驱动减压稳压阀
3
