ICS 91.140.60
CJ
P 42

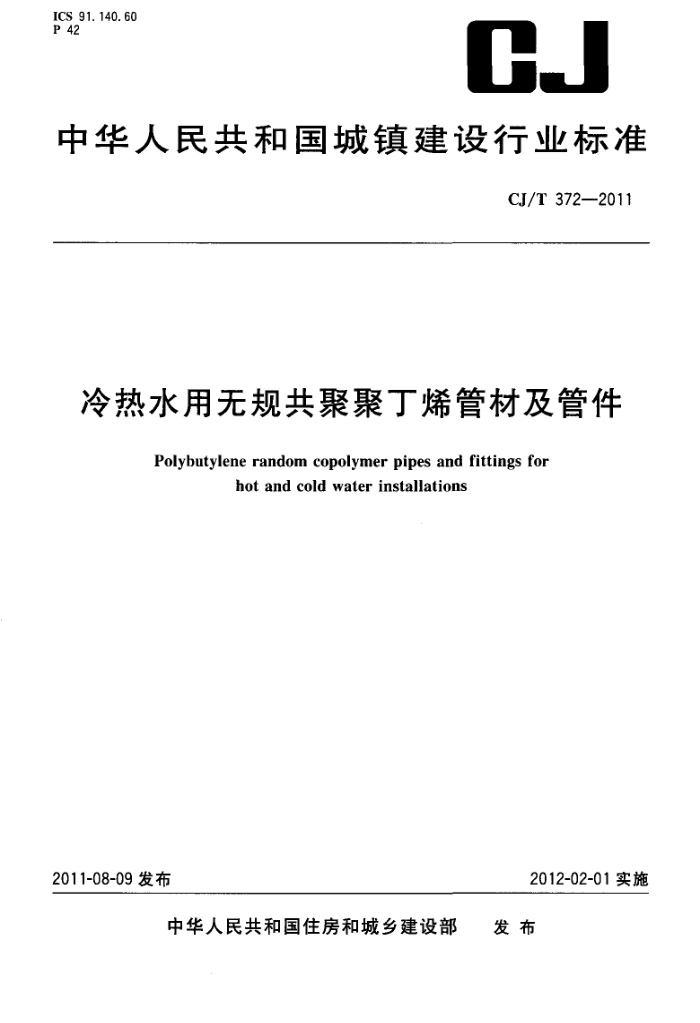

中华人民共和国城镇建设行业标准
CJ/T 372—2011
冷热水用无规共聚聚丁烯管材及管件
Polybutylene random copolymer pipes and fittings for
hot and cold water installations
2012-02-01实施
2011-08-09发布
中华人民共和国住房和城乡建设部 发布 CJ/T 372—2011
目 次
前言 1 范围 2 规范性引用文件 3 术语和定义、符号、缩略语 4 使用条件级别 5 材料
Y
产品分类 7 管系列S值的选择 8 要求 9 试验方法， 10检验规则 11 标志、包装、运输和贮存附录A（规范性附录）无规共聚聚丁烯预测静液压强度参照曲线附录B（资料性附录）不同工作温度和使用年限下PB-R管的允许最高工作压力
6
3
10 12 13 15 17
I CJ/T 372—2011
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部给水排水产品标准化技术委员会归口。 本标准负责起草单位：浙江伟星新型建材股份有限公司。 本标准参加起草单位：上海伟星新型建材有限公司、国家化学建筑材料测试中心（材料测试部）、巴
赛尔亚太咨询（上海）有限公司、佛山威文管道系统有限公司。
本标准主要起草人：李大治、冯金茂、操秘、李玉娥、薛勤、吴燕、杨宏伟。
E CJ/T372—2011
冷热水用无规共聚聚丁烯管材及管件
1范围
本标准规定了冷热水用无规共聚聚丁烯（以下简称PB-R)管材及管件的术语和定义、符号、缩略语、 使用条件级别、材料、产品分类、管系列S值的选择、要求、试验方法、检验规则和标志、包装、运输和贮存。
本标准适用于低温热水地面辐射供暖及表面辐射制冷管道系统等冷热水用管材及管件。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1844.1塑料符号和缩略语第1部分：基础聚合物及其特征性能 GB/T2035塑料术语及其定义 GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL)检索的逐批检验抽样计划 GB/T2918塑料试样状态调节和试验的标准环境 GB/T3682 热塑性塑料熔体质量流动速率和熔体体积流动速率的测定 GB/T 6111 流体输送用热塑性塑料管材耐内压试验方法 GB/T6671一2001热塑性塑料管材纵向回缩率的测定 GB/T7306.155°密封管螺纹第1部分：圆柱内螺纹与圆锥外螺纹 GB/T7306.255°密封管螺纹第2部分：圆锥内螺纹与圆锥外螺纹 GB/T 8806 塑料管道系统塑料部件尺寸的测定 GB/T15820 聚乙烯压力管材与管件连接的耐拉拔试验 GB/T18252 塑料管道系统用外推法确定热塑性塑料材料以管材形式的长期静液压强度 GB/T18991冷热水系统用热塑性塑料管材和管件 GB/T19278 热塑性塑料管材、管件及阀门通用术语及其定义 GB/T19473.2--2004冷热水用聚丁烯(PB)管道系统第2部分：管材 GB/T19993 ：冷热水用热塑性塑料管道系统管材管件组合系统热循环试验方法 GB/T21300 塑料管材和管件不透光性的测定 ISO17455 塑料管材系统一复合管材一阻氧管材氧气渗透性能测试
3术语和定义、符号、缩略语
3.1术语和定义
GB/T1844.1、GB/T2035和GB/T19278确定的以及下列的术语和定义适用于本文件。 3. 1. 1
无规共聚聚丁烯polybutylenerandomcopolymer 由丁烯-1与质量份数不超过50%的另一种烯烃单体（或多种烯烃单体)共聚而成的无规共聚物，烯
1 CJ/T372-—2011
烃单体中无烯烃外的其他官能团。 3. 1.2
氧气阻隔性管材 oxygen-barrier pipe 带有用于防止或降低氧气透过管壁阻隔层的塑料管材。
3.2符号
C：总使用（设计）系数（C)，无量纲数； d。：外径（任一点）； dem：平均外径； demmin：最小平均外径； demmax：最大平均外径； d.：公称外径； e:任一点壁厚； emax：任点最大壁厚； emin：任一点最小壁厚； en：公称壁厚； P：内部静液压压力； Pp：设计压力； T:温度： Tp：设计温度； Tml：故障温度； Tmx：最高设计温度； t:时间； a：静液压应力； OD：设计应力； OLPL：预测静液压强度置信下限。
3.3缩略语
PB-R：无规共聚聚丁烯 S:管系列 LPL：置信下限
使用条件级别
4
无规共聚聚丁烯管材及管件按GB/T18991的规定，根据使用条件选用其中的3、4和5三个使用条件级别，见表1。每个级别均对应着特定的应用范围及50年的使用寿命，在实际应用时，还应考虑 0.4MPa、0.6MPa、0.8MPa、1.0MPa不同的设计压力。
2
