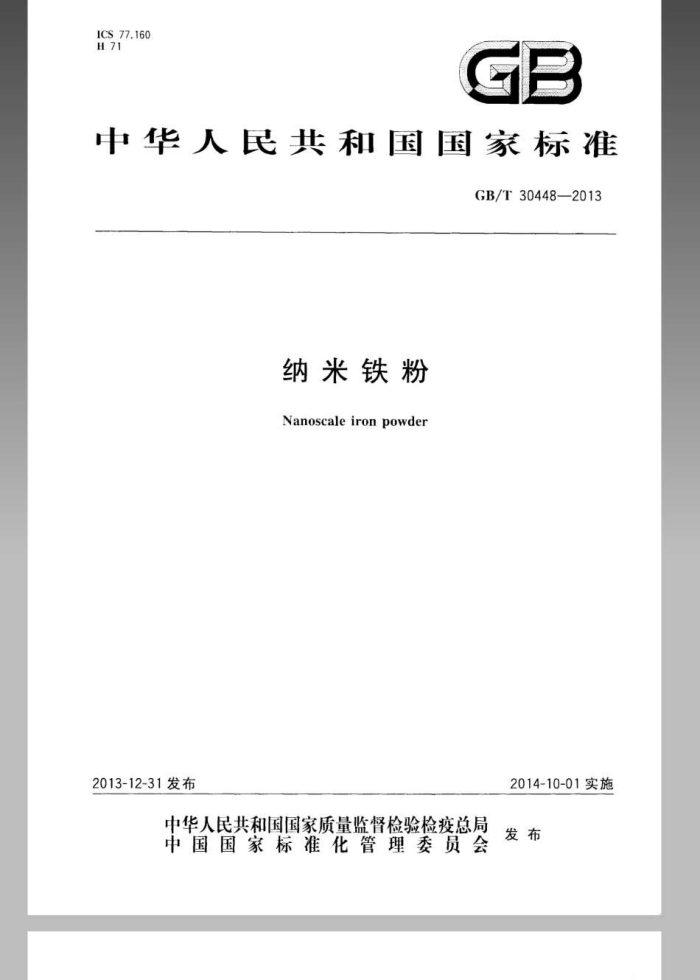

ICS77.160 H71
GB
中华人民共和国国家标准
GB/T304482013
纳米铁粉 Nanoscaleironpowder
2013-12-31发布
2014-10-01实施
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T304482013
前言
本标准按照GB/T1.12009给出的规则起草本标准由全国纳米技术标准化技术委员会（SAC/TC279)提出并归口。 本标准起草单位：钢铁研究总院、江西悦安超细金属有限公司、冶金工业信息标准研究院、吉林吉恩
镍业股份有限公司、金川集团有限公司
本标准主要起草人：李一、霍静、戴石锋、天兵、需福伟、吴业辉、柳学全、罗永弟、唐思琪、李朝平
- GB/T30448——2013
纳米铁粉
1范围
本标准规定了纳米铁粉的牌号、技术要求和相关试验方法以及产品的检验规则、包装、标志、存。 运输和质量证明书等要求。
本标准适用于炭基法生产的纳米铁粉，其他方法生产的纳米铁粉，经供需双方协商后可参照本标准执行
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仪注日期的版本适用于本文件，凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T223.7 铁粉铁含量的测定重铬酸钾滴定法 GB/T223.75 钢铁及合金硼含量的测定甲醇蒸罐姜黄素光度法 GB/T4164 金属粉末中可被氢还原氧含量的测定 GB/T5314 粉末冶金用粉末取样方法 GB/T13221 纳米粉末粒度分布的测定 X射线小角散射法 GB/T13390 金属粉末比表面积的测定 氮吸附法 GB/T19619 纳米材料术语 GB/T20123 钢铁 总碳硫含量的测定 高频感应炉燃烧后红外吸收法（常规方法） GB/T24585 镍铁 磷、锰、铬、铜、钻和硅含量的测定电感耦合等离子体原子发射光谱法
3术语和定义
GB/T19619界定的以及下列术语和定义适用于本文件。
3.1
中值粒径（d）medianparticlesize 样品中颗粒的累计粒度分布百分数达到50%时所对应的粒径。 注：dsn的物理意义是粒径大于它的颗粒占50%，小于它的颗粒也占50%，也叫中位径。
4产品牌号表示方法与分类
4.1牌号表示方法
NF-Fc-XX
表示产品的中值粒径上限，单位为纳来（nm）表示产品的化学名称或主要化学成分表示产品为纳米粉体
1 GB/T 304482013
4.2示例
纳米铁粉产品的中值粒径小于50nm时.牌号表示为NF-Fe-50. 4.3 牌号分类
按颗粒的中值粒径的上限，纳米铁粉的牌号分为NF-Fe-50，NF-Fe-100和NF-Fe150，
5技术要求
5.1 外观
纳米铁粉外观应呈黑色，无其他颜色混杂；纳米铁粉应无明显结块。 5.2 化学成分
纳米铁粉的化学成分应符合表1的规定，需方对化学成分有特殊要求时.可由供需双方另行商定
表1 化学成分
化学成分（质量分数）/% c
牌号 NF-Fe-50 NF-Fe-100 NF-Fe-150 该氧含量值为经钝化处理后的氯含量要求。未经钝化的或用溶剂保存的铁粉中的氧含量应远低于该值要求，具体要求可由供需双方协商确定，牌号中的杂质一般是指Ni.Co.B,P等元素；有特殊要求时，杂质还包括Pb.Cd、As.Hg，Cr等一系列元素，这些元素的测量方法由供需双方协商确定。
O ≤15 <9 ≤6
杂质 ≤0.50 ≤0.55 ≤0.60
Fe 余量余量余量
≤1.0 <0.8 ≤0.5
5.3 物理性能
纳米铁粉的物理性能应符合表2的规定，需方对物理性能有特殊要求时，可由供需双方协商确定。
表2 物理性能中值粒径范围dg/nm
牌号 NF-Fe-50 NF-Fe-100 NF-Fe150
比表面积/m*/g）
<50 >50~100 ≥100~150
>20 >13 >8
5.4其他性能
纳米铁粉可能具有光学、电学、微学、催化、吸附和化学反应性等性质司，需方对此有特殊要求时，可经供需双方协商确定并在技术合同中注明。
2
GB/T30448—2013
6试验方法
6.1外观质量
外观质量的检测方法为日视检测， 6.2 化学成分
纳米铁粉的化学成分分析方法按表3中列出的方法执行或供需双方协商确定。
表3纳米铁粉的化学分析方法
序号
元素 Fe 0 Co.P,Ni B c
分析方法 GB/T223.7 GB/T4164 GB/T 24585 GB/T223.75 GB/T20123
-
2 3 4 5
6.3 物理性能
纳米铁粉的物理性能测定方法按表4中列出的方法执行或供需双方协商确定。
表4纳米铁粉的物理性能测定方法
序号 - N
物理性能比表而积中值粒径d
测定方法 GB/T 13390 GB/T13221
7检验规则
本标准采用型式检验和出厂检验。 7.1 型式检验
本文件中规定的所有指标项目均需进行型式检验。在止常生产情况下，每6个月至少进行一次型式检验。在下列情况之一时，必须进行型式检验：
a) 史新关键生产工艺； b) 主要原料有变化； c) 停产后义恢复生产： d) 与上次型式检验有较大差异； c) 合同规定。
7.2 出厂检验 7.2.1 氧含量、碳含量、杂质含量、比表面积为出厂检验项目，应逐批检验。
3 GB/T30448—2013 7.2.2批由同一材料、同--生产条件且连续生产或同--班组生产的纳米铁粉组成。 7.2.3在每批产品中抽取5g~15g，取样方法按GB/T5314的规定进行。 7.2.4生产企业应保证所有出厂的纳米铁粉都符合本标准的要求。 7.2.5如检验结果有指标不符合本标准要求时应重新在同一批次中双倍取样进行不合格项复验，复验的结果合格，则该整批产品合格；但如复验结果中有指标不符合本标准要求时，则该批产品为不合格。
包装、标志、贮存、运输
2
警告：纳米铁粉暴露在空气中，易发生自燃，因此在纳米铁粉的包装、贮存和运输时应小心谨慎，有关操作人员有责任采取适当的安全和健康措施，并保证符合国家有关法规规定的条件， 8.1包装
产品应采用双层包装·内层为金属箱或厚塑料袋密封.外层为厚塑料袋抽真空或充情气后封口包装，每袋50g.100g、250g或按需方要求包装。采用金属桶作为外包装，也可根据需方要求进行包装 8.2标志
产品外包装上应标明：产品标准号、产品名称、牌号、批号、净含量、供方名称、地址、生产日期及防潮、轻放、向上、易燃标志等， 8.3贮存
产品应贴存于十燥，通风、无腐蚀性气氛的仓库内：仓库应通风、阴凉，常温密闭保存，产品不应与易燃、易焊产品混储。 8.4运输
产品运输时应防止潮湿，运输车辆应清洁，在搬运过程中应轻拿、轻放、不应滚动、倒置及刷烈碰撞，并防止产品的密封包装损坏，
9 质量证明书
每批产品应附有产品质量证明书，其内容应至少包括： a): 供方名称： b) 产品名称和牌号： e) 批号： d) 净含量； e) 分析检验结果； ) 本标准编号： g) 生产日期及检验日期。
4
GB/T30448—2013
参考文献
[1Sun S,Murray CB.Weller D.et al.Monodisperse FePt nanopraticle and ferromagnctieFeP nanocrystalsuperlattices[Ji.Sciencc.2000.287:1989.
I2Fang Li,Vipulanandan C,MohantyKK.Microcmulsion and solution approaches to nanopar ticle iron production for degradation of trichlorocthylencJ].Colloids and Surfaces A;Physicochem Eng Aspccts.2003.223;103.
I3] Seip C T.Connor CJ o.The fabrication and organization of sell-assembled metallic nanopar ticles formed in revcrse micelles[J].Nano Structurcd Materials,1999.12:183.
5 中华人民共和国
国家标准
纳米铁粉 GB/T301482013
*
中国标准出版社出版发行北京市朝阳区租平里西街里2号（10DD13）北京市西城区三里河北街16号（100045）
网址www.spc.net.cn
总编室：（010）64275323发行中心：（01051780235
读者服务部：（010)68523946 中国标准出版社秦皇岛印剧厂印制
各地新华书店经销
-
开本880×12301/16 印张0.75 字数12千字 2014年4月第一版 2014年4月第一次印别
：
154号：16066·148123定价16.00元
如有印装差错由本社发行中心调换
版权专有侵权必究举报电话：（010）68510107
GB/T30448-2013
打印11期：2014年4月17HF009A
