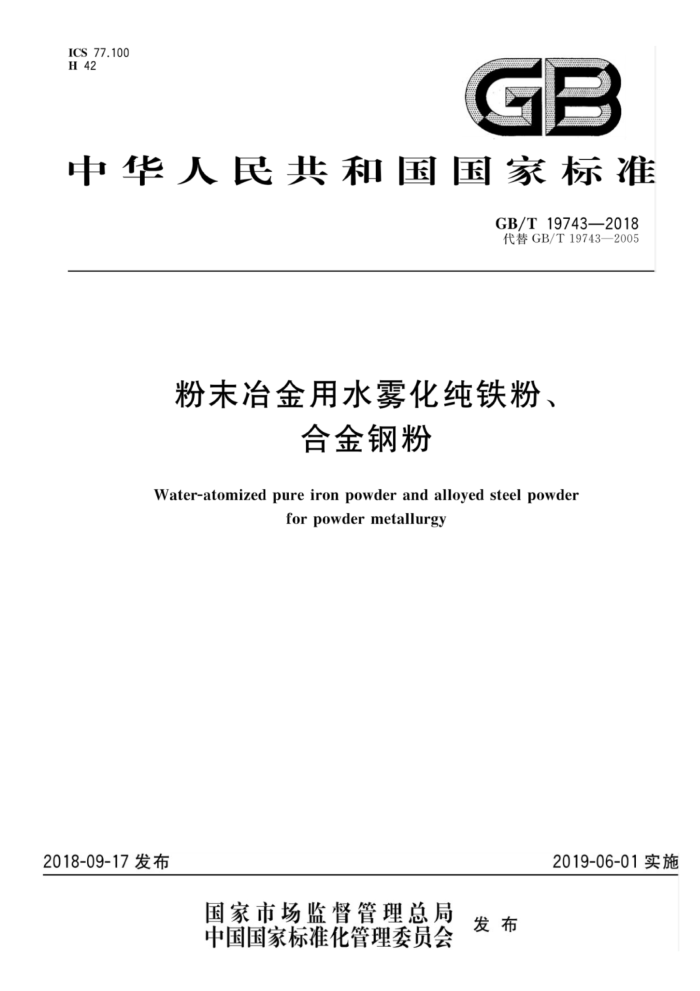

ICS 77.100 H 42
GB
中华人民共和国国家标准
GB/T19743—2018 代替GB/T19743—2005
粉末冶金用水雾化纯铁粉、
合金钢粉
Water-atomized pure iron powder and alloyed steel powder
for powder metallurgy
2018-09-17发布
2019-06-01实施
国家市场监督管理总局中国国家标准化管理委员会
发布 GB/T 19743—2018
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替GB/T19743一2005《粉末冶金用水雾化纯铁粉、合金钢粉》。本标准与GB/T19743一
2005相比，主要技术内容变化如下：
产品分类增加了易切削钢粉（见3.2）；修改了部分牌号表示方法（见3.2，2005年版的3.2）；
-
增加了部分牌号，由原标准的6个增加为12个（见3.3，2005年版的3.3）；
- -
修改了部分牌号的化学成分（见4.1，2005年版的4.1)；修改了部分牌号的物理-工艺性能（见4.2，2005年版的4.2）；修改了组批规则（见6.2，2005年版的6.2）；修改了产品的包装方法（见7.1，2005年版的7.1）；增加了产品的运输规定（见7.3）；
-
-
增加了产品的储存规定（见7.4）。 本标准由中国钢铁工业协会提出。 本标准由全国生铁及铁合金标准化技术委员会（SAC/TC318)归口。 本标准起草单位：莱芜钢铁集团粉末冶金有限公司、鞍钢（鞍山)冶金粉材有限公司、建德市易通金
属粉材有限公司、莱芜市新艺粉末冶金制品有限公司、冶金工业信息标准研究院。
本标准主要起草人：李普明、袁勇、张德金、杨勇、刘增林、纪向军、苏凤戈、吕元之、于永亮、李江、 赵晶、汪志荣、李伟、卜福昌、郑卓、卢春生
本标准所代替标准的历次版本发布情况为： —GB/T19743—2005。
I GB/T19743—2018
粉末冶金用水雾化纯铁粉、
合金钢粉
1范围
本标准规定了粉未冶金用水雾化纯铁粉、合金钢粉产品分类、牌号、技术要求、试验方法、检验规则
包装、标志、运输、储存及质量证明书。
本标准适用于水雾化法生产的粉末冶金用纯铁粉和合金钢粉。 2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T223.3 钢铁及合金化学分析方法二安替比林甲烷磷钼酸重量法测定磷量 GB/T223.5 钢铁及合金酸溶硅和全硅含量的测定还原型硅钼酸盐分光光度法 GB/T223.7 铁粉铁含量的测定重铬酸钾滴定法 GB/T223.11 钢铁及合金铬含量的测定可视滴定或电位滴定法 GB/T223.18 钢铁及合金化学分析方法硫代硫酸钠分离一碘量法测定铜量 GB/T223.22 钢铁及合金化学分析方法亚硝基R盐分光光度法测定钻量 GB/T223.23 钢铁及合金镍含量的测定丁二铜分光光度法 GB/T223.25 钢铁及合金化学分析方法丁二铜重量法测定镍量 GB/T223.26 钢铁及合金钼含量的测定硫氰酸盐分光光度法 GB/T223.34 钢铁及合金化学分析方法 铁粉中盐酸不溶物的测定 GB/T223.58 钢铁及合金化学分析方法 亚砷酸钠一亚硝酸钠滴定法测定锰量 GB/T223.59 钢铁及合金磷含量的测定铋磷钼蓝分光光度法和锑磷钼蓝分光光度法 GB/T223.61 钢铁及合金化学分析方法磷钼酸铵容量法测定磷量 GB/T223.62 钢铁及合金化学分析方法 乙酸丁酯萃取光度法测定磷量 GB/T223.63 钢铁及合金化学分析方法 高碘酸钠（钟）光度法测定锰量 GB/T223.67 钢铁及合金硫含量的测定次甲基蓝分光光度法 GB/T223.68 钢铁及合金化学分析方法管式炉内燃烧后碘酸钾滴定法测定硫含量
GB/T223.72 钢铁及合金硫含量的测定 重量法 GB/T223.73 钢铁及合金铁含量的测定 三氯化钛一重铬酸钾滴定法 GB/T1479.1 金属粉末松装密度的测定 第1部分：漏斗法 GB/T1480 金属粉末干筛分法测定粒度 GB/T 1481 金属粉末（不包括硬质合金粉末)在单轴压制中压缩性的测定 GB/T1482 金属粉末流动性的测定标准漏斗法（霍尔流速计） GB/T5158.2 金属粉末还原法测定氧含量第2部分：氢还原时的质量损失（氢损） GB/T5158.4 金属粉末未还原法测定氧含量第4部分：还原-提取法测定总氧量 GB/T5314 粉末冶金用粉末取样方法 GB/T20123 钢铁总碳硫含量的测定高频感应炉燃烧后红外吸收法（常规法）
1 GB/T19743—2018
3产品分类及牌号
3.1分类
水雾化铁粉、合金钢粉按使用要求分成水雾化纯铁粉（FSW100·30、FSW100·30H)、水雾化预合金钢粉（FYH100·30A、FYH100·30A，、FYH100·30A、FYH100·30M、FYH100·30Mz FYH100·30M，）、水雾化扩散型合金钢粉（FKH100·32D、FKH100·32D）和易切削钢粉（FQH100· 30S、FQH100·30S,）等。 3.2牌号表示方法示例
示例1： FSW 100 30
产品松装密度值的10倍分隔圆点产品过筛的筛孔目数水雾化纯铁粉
示例2： FSW 100 30H
产品松装密度值的10倍，H代表高压缩性分隔圆点产品过筛的筛孔目数水雾化纯铁粉
示例3： FYH 100 30 A
.
预合金钢粉不同种类的排列序号产品松装密度值的10倍分隔圆点产品过筛的筛孔目数水雾化预合金钢粉
示例4： FYH
M
含钼预合金钢粉不同种类的排列序号产品松装密度值的10倍分隔圆点产品过筛的筛孔目数水雾化预合金钢粉
示例5： FKH100 32D
扩散型合金钢粉不同种类的排列序号产品松装密度值的10倍分隔圆点产品过筛的筛孔目数水雾化扩散型合金钢粉
2 GB/T19743—2018
示例6： FQH 100 ： 30 S
水雾化易切削钢粉不同种类的排列序号产品松装密度值的10倍分隔圆点产品过筛的筛孔目数易切削钢粉
3.3用途
水雾化纯铁粉、合金钢粉主要用途见表1。
表1 水雾化纯铁粉、合金钢粉主要用途
分类水雾化纯铁粉
牌号 FSW 100·30 FSW100·30H FYH100·30A FYH100·30A FYH100·30As FYH100·30M, FYH100·30M2 FYH100·30M3 FKH100·32D FKH100·32D2 FQH100·30S FQH100·30S2
主要用途
密度在6.8g/cm"以上粉末冶金结构零件、锻造零件
高强度烧结零件，粉末冶金锻造零件高强度烧结零件，粉末冶金锻造零件高强度烧结零件、耐磨烧结零件
水雾化预合金钢粉
高率透性、热处理性能要求较高的烧结零件
水雾化扩散型合金钢粉
高压缩性、高强度的烧结零件
易切削钢粉
高强度、高密度易切削加工性能零部件
4 技术要求
4.1 水雾化纯铁粉、合金钢粉的化学成分应符合表2的规定 4.2 2水雾化纯铁粉、合金钢粉的物理-工艺性能应符合表3的规定。 4.3水雾化纯铁粉、合金钢粉的外观应银灰色，不应有结块，表面不应出现氧化锈迹：粉未中不应混有外来杂物。 4.4水雾化纯铁粉、合金钢粉的颗粒形状应呈不规则近球形。 4.5 需方有特殊要求的铁粉，可由供需双方商定。
3 GB/T19743—2018
表 2 水雾化纯铁粉、合金钢粉化学成分
化学成分（质量分数)/%
分类 牌号
c Si Mn P s 酸不 Cr Ni
Mo Co Cu 氢损 全铁
溶物
水雾化 FSW100·30 ≤0.01 ≤0.05 ≤0.15 ≤0.015 ≤0.015 ≤0.15 纯铁粉 FSW100·30H ≤0.01 ≤0.04 ≤0.12 ≤0.012 <0.012 ≤0.15
0.20 ≥99 <0.12 余量 《0.20 余量
一 1.70~ 0.40~
FYH100·30A <0.01 <0.05 <0.15 ≤0.020 <0.015 ≤0.15
2.00 0.60 3.80~ 0.40~ 4.20 0.60
FYH100 · 30A ≤0.01 ≤0.05 <0.15 ≤0.020 ≤0.015 ≤0.15
余量
-
水雾化 FYH100·30A ≤0.01 ≤0.05 0.20~
0.10~ 0.50~ 0.35~ 0.30~ 0.30~ 0.30 0.90 0.65 0.50 0.50
0.50 ≤0.020
≤0.25 余量
<0.015 ≤0.15
预合金粉 FYH100·30M, ≤0.01 ≤0.05 ≤0.15 ≤0.020 ≤0.015 ≤0.15
0.50~ 0.70 0.80~ 1.00 1.40~ 1.60
余量余量
-
FYH100·30M2 <0.01 ≤0.05 ≤0.15 ≤0.020 <0.015 ≤0.15
余量
FYH100·30M <0.01 ≤0.05 <0.15 ≤0.020 《0.015 <0.15
-
水雾化 FKH100·32D, <0.01 <0.05 <0.15 ≤0.015 <0.015 <0.15 1.70~ 0.50~ 1.40~ ≤0.15 余量
2.10 0.70 3.80~
1.60 1.40~
扩散型合金
钢粉 FKH100·32D ≤0.01 ≤0.05 ≤0.15 ≤0.015 ≤0.015 ≤0.15 4.20 0.50~
1.60 ≤0.15 余量
0.70
0.10~
0.30 ≤0.020 0.30~ 0.30 ≤0.020 0.20~
氧0
FQH100·30S ≤0.02 <0.05
≤0.15
1
0.25 ≥99 氧0
0.40
易切削钢粉
0.10~
0.25 ≥99
FQH100·30Sz <0.02 ≤0.05
0.30 0.15
表3 水雾化纯铁粉、合金钢粉物理-工艺性能
粒度组成（质量分数）/% ≥100 μm ≥45 μm
松装密度 流动性 (600 MPa) 压缩性
分类
牌号
s/50 g
≤ g/cm* ≥180 μm
g/cm
≥ <200 μm <180 μm <100 μm <45 μm
≤1 ≤10 余量 15~30 ≤1 ≤10 余量 15~30 ≤1 ≤10 余量 10~30 ≤1 ≤10 余量 10~30
水雾化 FSW100·30 2.90~3.10 28 纯铁粉 FSW100·30H 2.90~3.10 28 水雾化 FYH100·30A 2.90~3.15 28 预合金粉 FYH100·30A2 2.90~3.15 28 4
7.08 7.15 6.90 6.75 GB/T19743 3—2018
表3 (续)
粒度组成（质量分数)/% ≥100 μm ≥45 μm
松装密度 流动性 (600 MPa) 压缩性
g/cm s/50 g
分类
牌号
≤ g/cm ≥180 μm
<200 μm <180 μm <100 μm <45 μm ≤1 ≤10 余量 10~30 ≤1 ≤10 余量 10~30 ≤1 ≤10 余量 10~30
> 6.85
FYH100·30A 2.90~3.15 28
水雾化 FYH100·30M 2.90~3.15 28 7.00 预合金粉 FYH100·30M 2.90~3.15 28
7.00 7.00 7.08 7.08
FYH100·30M 2.90~3.15 28
≤10 余量 10~30
一 ≤1 ≤10 余量 10~30 ≤1 ≤10 余量 10~30
水雾化扩散 FKH100·32D 3.00~3.30 28 型合金钢粉 FKH100·32Dz 3.00~3.30 28
FQH100·30S 2.90~3.10 30 6.70(490 MPa) ≤1 ≤10 余量 15~30 FQH100·30S2 2.90~3.10 30 6.70(490 MPa) ≤1 ≤10 余量 15~30
易切削钢粉
试验方法 5.1 取样方法
5
水雾化纯铁粉、合金钢粉的取样方法按GB/T5314的规定进行。
5.2 化学分析方法
水雾化纯铁粉、合金钢粉的化学分析方法应按表4或相关通用方法进行检测。
表 4 水雾化铁粉、合金钢粉的化学分析方法
序号 元素 1
分析方法
c 按GB/T20123的规定进行 Si 按GB/T223.5的规定进行 Mn 按GB/T223.58、GB/T223.63的规定进行 P
2 3 4 5 6 7 80 9 10 11 12 13 14 盐酸不溶物 按GB/T223.34的规定进行
按GB/T223.3、GB/T223.59、GB/T223.61、GB/T223.62的规定进行
S 按GB/T223.67、GB/T223.68、GB/T223.72或GB/T20123的规定进行 Cr 按GB/T223.11的规定进行 Ni W(Ni)≤2.00%时，按GB/T223.23规定进行；W（Ni)>2.00%时，按GB/T223.25的规定
进行
Mo 按GB/T223.26的规定进行 Co 按GB/T223.22的规定进行 Cu 按GB/T223.18的规定进行氢损 按GB/T5158.2的规定进行全氧 按GB/T5158.4的规定进行全铁 按GB/T223.7、GB/T223.73的规定进行
5 GB/T19743—2018
5.3 3物理-工艺性能测定
水雾化铁粉、合金钢粉的松装密度、流动性、压缩性、粒度组成等物理-工艺性能的测定方法应符合表5的规定。
表5 水雾化铁粉、合金钢粉的物理-工艺性能测定方法
序号 1 2 3 4
性能松装密度流动性压缩性粒度组成
测定方法
按GB/T1479.1的规定进行按GB/T1482的规定进行按GB/T1481的规定进行按GB/T1480的规定进行
5.4 颗粒形状检查
用光学显微镜或扫描电子显微镜检查铁粉颗粒的形状。
6检验规则
6.1质量检查和验收 6.1.1水雾化纯铁粉、合金钢粉应由供方技术监督部门进行验收，保证产品质量符合本标准规定，并填写质量证明书。 6.1.2需方应按本标准对收到的水雾化铁粉进行检验。若检验结果与本标准规定不符，则应在收到该产品之日起的30d内向供方提出，由供需双方协商解决。若需仲裁时，由供需双方共同在需方所收产品中取样验证。 6.1.3若一批水雾化纯铁粉、合金钢粉的检验结果不符合本标准的规定时，则应按5.1的规定在该批粉中取双倍数量的样品，并对有关项目进行复验，若其中任一项不合格，则视该批产品为不合格产品。 6.2组批规则
水雾化纯铁粉应成批提交验收，同一牌号的每批产品应经过合批，合批质量应不少于10000kg。 合金钢粉应成批提交验收，同一牌号的每批产品应经过合批，合批重量应不少于5000kg。
7包装、标志、运输、储存和质量证明书
7.1包装
水雾化纯铁粉、合金钢粉应采用干净、不易吸潮且不易破损的包装容器严密包装，如需添加干燥剂，应保证干燥剂的严密性。通常每个包装的净重为25kg或1000kg，也可采用供需双方商定的其他包装方法。
7.2标志
包装尼龙编织袋外层应有牢固标志标明：产品名称、牌号、批号、净重、供方名称和地址等，并应印有 “防潮”字样或符号。
6
