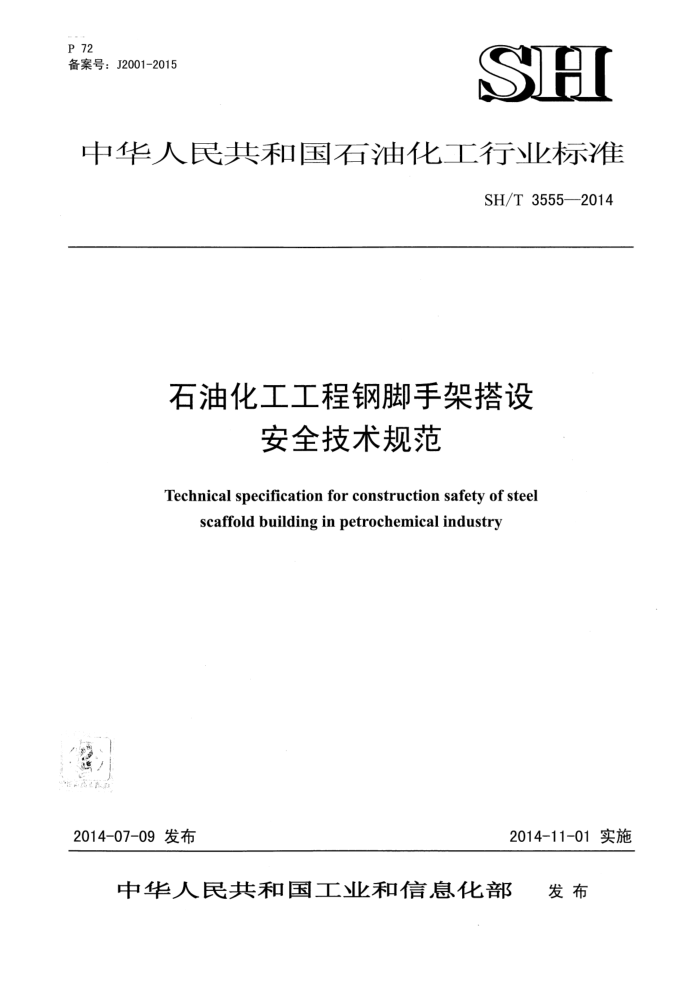

P 72 备案号：J2001-2015
SH
中华人民共和国石油化工行业标准
SH/T 3555—2014
石油化工工程钢脚手架搭设
安全技术规范
Technical specification for construction safety of steel
scaffold building in petrochemical industry
2014-07-09 发布
2014-11-01 实施
中华人民共和国工业和信息化部 发布 SH/T 3555—2014
目、 次
前言 1 范围· 2　规范性引用文件…· 3　术语和符号· 3.1　术语 3.2　符号材料与构配件·. 4. 1 一般规定 4.2·扣件式钢管脚手架材料 4.3碗扣式钢管脚手架材料 4.4 门式钢管脚手架材料 4.5 承插型盘扣式钢管支架材料· 4.6 直插式轻钢脚手架材料 4.7 脚手架其他材料· 5　通用脚手架构造形式和构造要求· 5. 1 通用脚手架的构造形式· 5. 2 脚手架搭设高度及计算范围· 5.3 通用脚手架构造要求· 专业脚手架结构设计
4
.8
..
X
10
:10
16
6
:26
6. 1 建筑物脚手架· 6.2 构筑物脚手架 6.3 管廊脚手架· 6. 4 钢结构安装脚手架· 6.5 立式设备安装脚手架… 6.6 反应再生系统安装脚手架 6.7 炉类设备安装脚手架· 6.8 储罐与气柜安装脚手架 6. 9 工艺管道安装脚手架· 6.10 电仪工程安装脚手架· 6.11 防腐、绝热与防火工程脚手架 6. 12 无损检测作业脚手架 6.13 拆除工程脚手架· 脚手架的设计计算
26
26 27 ·29 30 33 :34 35 37 37 .38 .:38 :38
7
.....39
般规定
7.1
39 .40
7. 2 荷载 7.3 设计计算
40 SH/T 3555--2014
56
脚手架施工与管理 8. 1 脚手架管理和作业人员要求· 8. 2 脚手架搭设方案 8.3 材料管理· 8. 4 脚手架搭设· 8.5 脚手架验收· 8.6 脚手架使用· 8.7 脚手架拆除· 8.8 标识·· 8.9 使用过程的变更附录A（规范性附录）通用计算用表附录 B（规范性附录）扣件式钢管脚手架计算用表附录C（规范性附录）碗扣式钢管脚手架计算用表附录D（规范性附录）门式钢管脚手架计算用表· 附录 E（资料性附录）脚手架搭设标识牌本规范用词说明· 附：条文说明
R
56 57
57 ·57
0
58 58
59 .62
69
71
·75
77
.79 SH/T 3555-—2014
Contents
Foreword.
V
Scope 2 Normative references. 3 Terms and definitions.:
3. 1 Glossay 3. 2 Symbol... 4 Material and component/fittings 4. 1 General. 4. 2 Coupler steel tubular scaffolding material.. 4. 3 Cuplock steel tubular scaffolding material... 4. 4 Tubular steel frame scaffolding material.... 4. 5 Disk lock steel tubular scaffolding material.. 4. 6 Ring system light steel scaffolding material.. 4. 7 Other scaffolding material..... 5 Form and requirement.on structure of scaffold for general service: 5. 1 Form of structure of scaffold for general service 5. 2 Height and calculation scope of scaffold building: 5. 3 Construction of general scaffolding: 6 Construction design of disciplinary scaffolding 6. 1 Scaffolding for building... 6. 2 Scaffolding for structure 6. 3 Scaffolding for piperack.: 6. 4 Scaffolding for erection of structural steel. 6.5 Scaffolding for erection of vertical equipment... 6.6 Scaffolding for reaction and re-generation system construction: 6.7 Scaffold for furnance equipment installation:: 6. 8 Scaffolding for erection of storage tank and gas holder.. 6. 9 Scaffolding for erection of process piping 6. 10 Scaffolding for erection of electrical/instrument-: 6. 11. Scaffolding for painting, insulation and fire-proofing:: 6. 12 Scaffolding for NDT work. 6. 13 Dismantling of scaffolding: 7 Design and calculation for scaffolding.. 7. 1 General... 7. 2 Loads: 7.3 Design and calculation
X
:10 10 10 ...16 12
26
26 26 27
20
:30
:33 .·34 :35 ::37
:37
:38 ..38 38
39
39 ..40 :40
III
SH/T 3555—2014
56 56 57 5
8 Scaffolding construction and management 8. 1 Requirement on staff and workers concerned scaffold work. 8. 2 Scaffold building scheme: 8. 3 Mmaterial management. 8. 4 Scaffol building.....
h
8. 5Scaffold inspection and acceptance: 8. 6 Scaffold application 8. 7 Scaffold dismantle: 8. 8 Identification° 8. 9Variation while application' Annex A (Normative) General table for calculation:: Annex B (Normative) Calculation sheet for coupler steel tubular scaffolding:: Annex C (Normative) Calculation sheet for cuplock steel tubular scaffolding: Annex D (Normative) Calculation sheet for tubular steel frame scaffolding Annex E （Informative) Identification marks for scaffold building: Explanation of wording in this specification Add: Explanation of articles
.·58 58 :58
:59
::62
:69
:71
..75
77
79
IV SH/T 3555-—2014
石油化工工程钢脚手架搭设安全技术规范
1范围
本规范规定了钢脚手架的材料与构配件、通用脚手架结构形式和构造的要求；规定了专业脚手架结构设计、脚手架的计算、脚手架搭设的施工与管理的要求。
本规范适用于石油化工、煤化工、天然气化工等工程建设钢脚手架搭设的结构设计、施工、验收与使用过程的管理。 2规范性引用文件
下列文件对于本规范的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本规范。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规范。
GB/T 343 一般用途低碳钢丝 GB/T 700 碳素结构钢 GB/T 1591 低合金高强度结构钢 GB/T 3091 低压流体输送用焊接钢管 GB/T 3274碳素结构钢和低合金结构钢热轧厚钢板和钢带 GB 5725 　安全网 GB/T 5796.2梯形螺纹第2 部分：直径与螺距系列 GB/T 5796.3梯形螺纹　,第 3 部分：基本尺寸 GB 9440可锻铸铁件 GB/T 11352 一般工程用铸造碳钢件 GB/T 13793 直缝电焊钢管 GB 15831 钢管脚手架扣件 GB 20118 般用途钢丝绳 GB 50005 木结构设计规范 GB 50007 建设地基基础设计规范 GB 50009—2012 建筑结构荷载规范 GB 50010 混凝土结构设计规范 GB 50017 钢结构设计规范 GB 50484　石油化工建设工程施工安全技术规范 JGJ 128 建筑施工门式钢管脚手架安全技术规范 JGJ 130—2011建筑施工扣件式钢管脚手架安全技术规范 JGJ 166—20083 建筑施工碗扣式钢管脚手架安全技术规范 JGJ 231 建筑施工承插型盘扣式钢管支架安全技术规程 SH/T 3608石油化工设备混凝土基础工程施工技术规程
3术语和符号 3.1 术语
下列术语和定义适用于本规范 SH/T 3555—-2014
3.1.1
脚手架scaffolding 为工程建设而搭设的用于施工作业或支撑用的临时结构架。
3.1.2
双排脚手架double-row scaffolding 由内、外两排立杆和水平杆及拉结杆件等组成的脚手架,
3.1.3
单排脚手架single pole tubular scaffolding 由单排立杆和水平杆及拉结杆件等组成，横向水平杆的一端在工程结构主体上的脚手架。
3.1. 4
通用脚手架general scaffolding 按照脚手架的基本要求搭设的，除支撑架外的扣件式钢管脚手架、碗扣式钢管脚手架、承插型盘
扣式钢管支架、直插式轻钢脚手架及门式钢管脚手架。 3.1.5
专业脚手架 disciplinary scaffolding 为工程项目所含专业施工搭设的脚手架。
3.1.6
三角架tripod 采用挂接方式固定在工程结构主体上用于支撑施工作业平台的三角形构件。
3.1.7
承重脚手架heavy duty scaffold 除满足作业人员操作需求又承受其他载荷的脚手架。
3.1.8
悬挑式脚手架suspended scaffolding 由水平或三角结构支撑，锚固在工程结构主体或脚手架上的脚手架。
3.1.9
立杆 standard 脚手架中垂直于水平面的竖向杆件。
3.1.10
水平杆ledger 脚手架中连接立杆并与立杆垂直的水平杆件注：沿脚手架纵向设置的水平杆为纵向水平杆（大横杆）；与纵向水平杆垂直的水平杆为横向水平杆（小横杆）。
3.1.11
立杆纵（跨）距longitudinal spacing of upright tube 脚手架纵向相邻立杆之间的轴线距离。
3.1.12
立杆横距 transverse spacing of upright tube 双排脚手架横向相邻立杆之间的轴线距离，单排脚手架立杆轴线至工程结构主体表面的距离。
3.1.13
步距lift height 上、下水平杆轴线间的距离。
2
