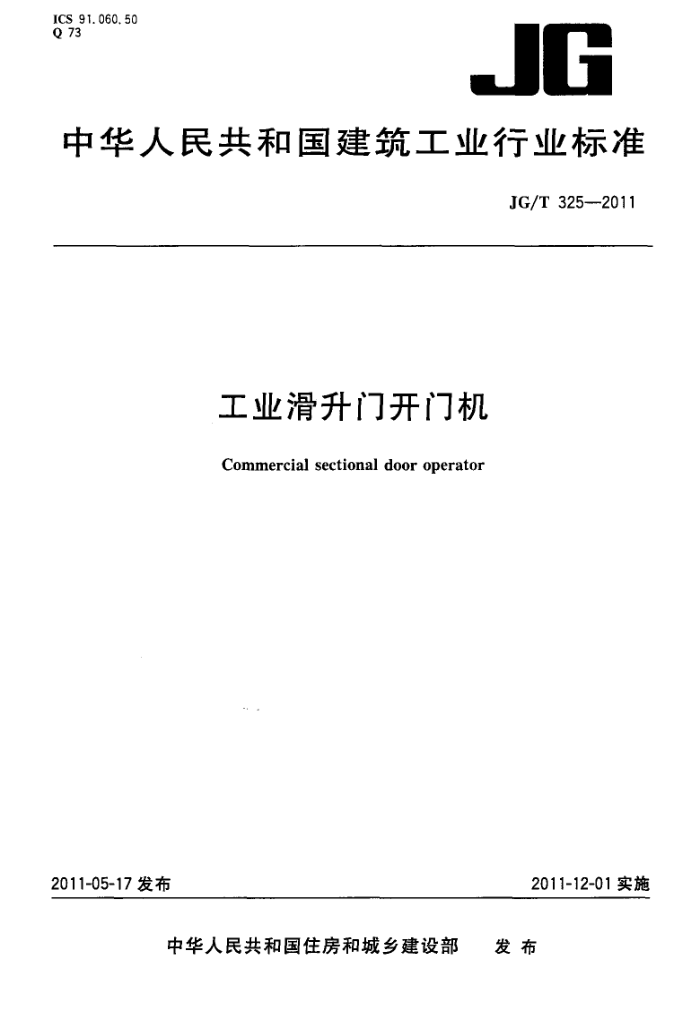

ICS 91.060.50 Q 73
JG
中华人民共和国建筑工业行业标准
JG/T 325--2011
工业滑升门开门机
Commercial sectional door operator
2011-05-17发布
2011-12-01实施
中华人民共和国住房和城乡建设部 发布 JG/T 325—2011
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准使用重新起草法参考EN12604：2000《工业门、车库门机械要求》和EN12453：2000《电动工
业门、车库门安全要求》，与EN12604：2000和EN12453：2000的一致性程度为非等效。
本标准由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部建筑制品与构配件产品标准化技术委员会归口。 本标准负责起草单位：浙江先锋机械有限公司、许继施普雷特机电设备有限公司。 本标准参加起草单位：江西百胜门控设备有限公司、中山巨光一东元遥控门有限公司、法柯（上海）
门自动系统贸易有限公司、沈阳远兴自动门制造有限公司、漳州市杰龙机电有限公司。
本标准主要起草人：吴明畅、程跃飞、巴云峰、饶俊华、高展恩、贾静、何远清、钟友生。
H JG/T325—2011
工业滑升门开门机
1范围
本标准规定了工业滑升门开门机的术语和定义、分类、规格及标记、使用环境、要求、试验方法、检验
规则、标志、包装、运输、贮存。
本标准适用于工业建筑出人口工业滑升门使用的开门机，其他建筑滑升门开门机可参照使用。 本标准不适用于粉尘、易燃易爆等特殊环境使用的滑升门开门机。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注目期的版本适用于本文
件。凡是不注目期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB156标准电压 GB/T191包装储运图示标志 GB755旋转电机定额和性能 GB/T3797电器控制设备 GB4208外壳防护等级（IP代码） GB4706.1家用和类似用途电器的安全第1部分：通用要求 GB/T5171一2002小功率电动机通用技术条件 GB/T13002旋转电机装人式热保护旋转电机的保护规则 JG/T3052—1998电动开门机
3术语和定义
JG/T3052一1998界定的以及下列术语和定义适用于本文件。
3. 1
工业滑升门开门机 commercial sectionaldoor operator 控制和驱动工业滑升门运行的装置，主要由主机、控制器及安全装置组成，简称开门机。
3. 2
主机mainmachine 电动机和减速系统的总称。
3. 3
控制器controller 以电动机为主要控制对象，以电力作为控制能源，以遥控信号、按钮开关信号、安全设施信号等各种
信号为输人，及时地控制工业滑升门开门机的启动、制动、运转方向、运转速度的装置。 3. 4
手动装置 置manual operatordevice 以手拉链条或手摇柄等方式开启或关闭工业滑升门的装置。
3. 5
手动拉力forcesformanualoperator 手动方式开启或关闭工业滑升门的力。
1 JG/T325—2011
3. 6
超越行程overrundistance 从控制器接到停止信号开始，到门体完全停稳为止门体所滑行的距离。
3.7
手动/电动互锁开关interlockingSwitch 手动与电动模式之间的转换互锁开关。
3.8
机械急停装置 emergency stop equipment 防止门体坠落的装置。
3. 9
侧置安装方式shaftdrivemode 主机安装在门体一侧，其输出轴直接套装到驱动轴或通过链条等方式将扭矩传递到驱动轴或门体
上的安装方式。 3. 10
中暨安装方式trolleytrackdrivemode 主机直接套装到驱动导轨的安装方式。
4分类、规格及标记
4.1分类 4.1.1开门机按所使用电源电压、安装方式进行分类。 4.1.2开门机按使用电源分类。开门机采用单相220V50Hz电源供电时代号为D，采用三相380V 50Hz电源供电时，代号为S。 4.1.3开门机采用侧置安装方式时代号为C，采用中置安装方式时代号为Z。 4.2规格 4.2.1开门机的规格用其额定输出扭矩和输出轴直径表示。 4.2.2当开门机额定输出扭矩小于等于50N·m时，宜选用5的整数倍标定；当输出扭矩大于50N·m 时，宜选用10的整数倍标定。 4.2.3输出轴直径应按选定材料规格标定。 4.3标记
开门机标记由开门机代号（GKH)（其中G：工业，K：开门机，H：滑升门）、安装方式、使用电源、额定输出扭矩和输出轴直径等组成，其标记方法如下：
GKH- XXX-XX
输出轴直径额定输出扭矩使用电源代号安装方式代号开门机代号（GKH）
示例1：单相交流220V50Hz侧置安装的开门机，额定输出扭矩50N·m，输出轴直径25.4mm，标记为：GKH- CD50-25.4;
2 JG/T325—2011
示例2：三相交流380V50Hz中置安装的开门机，额定输出扭矩120N·m，输出轴直径40mm，标记为：GKH ZS120-40.
5使用环境
开门机使用环境应满足下列要求： a）环境温度：20℃～55℃； b）相对湿度：最大相对湿度为90%； c）额定电压和频率：使用电压应符合GB156的规定，频率为50Hz d）特殊使用环境由用户与制造厂协商解决。
6要求
6.1外观
开门机外观应满足下列要求： a）所有的棱角均应倒角或倒圆； b）涂层均匀、平整、色泽一致，无油污、起皱、剥落，无明显划伤： c）所有紧固件无松动或脱落现象； d）无润滑油渗漏现象。
6.2额定输出扭矩、最大输出扭矩及额定转速
开门机额定输出扭矩不应低于标称输出扭矩，最大输出扭矩不应小于额定输出扭矩的1.2倍。开门机额定转速应在15r/min～35r/min的范围内。 6.3热过载保护
短时工作制电动机应装有热过载保护装置。装人式热保护器应符合GB/T13002的规定。电动机的绝缘等级、最大允许温升应符合GB755的规定。 6.4工作制
电动机的工作制和定额按GB755的规定选定。三相电机不应低于S325%，同时满足S210min；单相电机不应低于S315%，同时满足S26min。 6.5自锁力矩
主机减速系统应自锁。其自锁力矩不应小于额定扭矩的1.5倍。 6.6手动拉力
手动拉力不应大于390N。如手动装置是手摇柄，除了满足上述要求外，开门机电动运行时手摇柄不应旋转。 6.7噪声
开门机空载运行时噪声应符合表1的规定。
3
