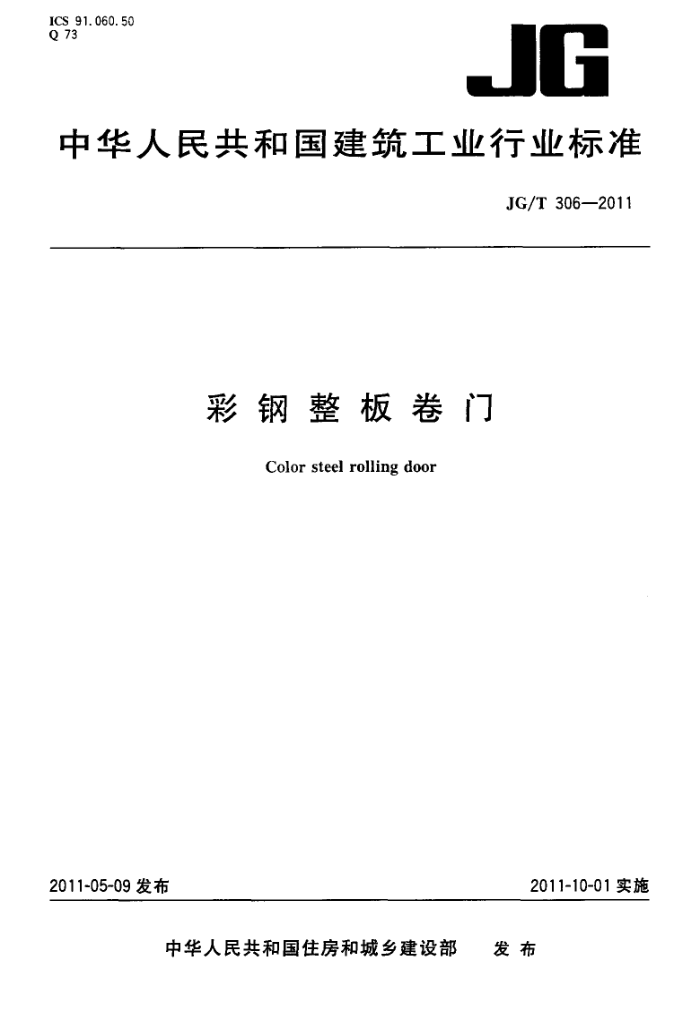

ICS 91.060.50 Q 73
JG
中华人民共和国建筑工业行业标准
JG/T 306—2011
彩钢整板卷门
Color steel rolling door
2011-10-01实施
2011-05-09发布
中华人民共和国住房和城乡建设部 发布 JG/T306—2011
前言
本标准按照GB/T1.1--2009给出的规则起草本标准由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部建筑制品与构配件产品标准化技术委员会归口。 本标准负责起草单位：苏州恒富威门业有限公司。 本标准参加起草单位：江苏省产品质量监督检验研究院、漳州市麒麟电子有限公司、杭州泰欣实业
有限公司、浙江先锋机械有限公司、成都快联物流设备制造有限公司。
本标准主要起草人：黄文、罗风宣、朱宇宏、王燕、欧阳晖、孙忠乔、程跃飞、关爱华
H JG/T306—2011
彩钢整板卷门
1范围
本标准规定了彩钢整板卷门（以下简称彩卷门)的术语和定义、分类、代号及标记、使用条件、材料、 要求、试验方法、检验规则、标识、包装、运输和贮存。
本标准适用于工业与民用建筑用彩钢整板卷门。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注目期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB/T708冷轧钢板和钢带的尺寸、外形、重量及允许偏差 GB/T1019家用和类似用途电器包装通则 GB/T1239.3一2009冷卷圆柱螺旋弹簧技术条件 ：第3部分：扭转弹簧 GB/T4357碳素弹簧钢丝 GB4706.1家用和类似用途电器的安全第1部分：通用要求 GB5237.1一2008铝合金建筑型材第1部分：基材 GB5237.2一2008铝合金建筑型材第2部分：阳极氧化、着色型材 GB/T5823 3建筑门窗术语 GB/T7106一2008建筑外门窗气密、水密、抗风压性能分级及检测方法 GB/T8163输送流体用无缝钢管 GB/T9969工业产品使用说明书总则 GB/T12754 彩色涂层钢板及钢带 GB/T13306 标牌 GB/T17626.4 电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验 GB/T17626.12 ：电磁兼容试验和测量技术振荡波抗扰度试验
3术语和定义
GB/T5823界定的以及下列术语和定义适用于本文件。
3. 1
彩钢整板卷门colorsteelrollingdoor 由门扇、平衡系统、卷门开门机、导轨等组成，采用彩色涂层钢板作门板，用电动或手动方式使整体
门扇沿导轨运动并围绕卷轮卷起的门。 3. 2
门板wheeldoor section 彩色涂层钢板经轧制成型设备加工，形成凹凸槽形并两边带有上下勾边的板。
1 JG/T306-2011
3. 3
门扇door section 由多块门板经上下勾边相互咬合后压紧刚性连接而成的整板门扇。
3. 4
平衡系统 Eturbalance system 由中轴、卷轮、扭簧等零件组合而成，用于平衡门扇重量的系统。
3. 5
卷轮 rollwheel 门扇与平衡系统连接的圆轮，彩卷门开启时，整板门扇缠绕在该轮上。
3. 6
卷门开门机 rollopener 由控制系统、电动机、传动机构等部件组成，控制和驱动彩卷门运行的电动装置。
3.7
限位装置limitdevice 在设计给定的位置上停止门扇运动的装置。
3.8
安装支架 fastener 在门洞安装位置上固定彩卷门的支撑构件。
3. 9
防挤压保护系统 protection system 防止彩卷门在运动时挤压人或物体的保护系统
4分类、代号及标记
4.1分类及代号 4.1.1按启闭形式可分为：
a）人力手动启闭，代号为S； b）电动开门机启闭代号为D。
4.1.2安装方式参见附录A可分为：
a）安装在洞口外侧的外装方式，代号为W； b) 安装在洞口内侧的内装方式，代号为N c) 安装在洞口中间的中装方式，代号为Z； d) 内装和中装组合的内中装方式，代号为NZ；
外装和中装组合的外中装方式，代号为WZ。
e)
4.1.3门尺寸规格按附录B的规定分类，其类型及代号应符合表1的规定。
表1门洞尺寸规格及代号
规格类型 代号车库类 CK 门洞宽度不应大于3000mm，高度不应大于2700mm 商业类 SY 门洞宽度应大于3000mm且不应大于3600mm，高度应大于2700mm且不应大于3900mm
门洞尺寸
GY 门洞宽度应大于3600mm且不应大于6000mm，高度应大于3900mm且不应大于5000mm
工业类
2 JG/T306—2011
4.2标记 4.2.1组成方式
标记组成方式：彩卷门代号JMZ-启闭形式·安装方式·门洞尺寸规格·洞口宽×洞口高标准号。
JMZ-···JG/T306—2011
洞口宽×洞口高（单位为厘米）规格类型代号安装方式代号启闭型式代号彩卷门代号
4.2.2标记示例
洞口宽度为2600mm，高度为2100mm，电动启闭、内装方式、车库类的彩卷门的标记为： JMZ-D·N·CK·260X210JG/T306—2011。
5使用条件
彩卷门及卷门开门机应符合下列使用条件： a）环境温度：-20℃～50℃； b）相对湿度：≤90%； c) 电源电压：AC220×（1士10%)V； d）电源频率：50Hz e) 无强烈电磁干扰源； f) 周围无易爆炸介质，无腐蚀金属的介质； g) 安装本产品的房间应另有旁通门，无旁通门时应选用有应急锁等装置的门。
6材料
6.1彩色涂层钢板及钢带
门扇用彩色涂层钢板及钢带应符合GB/T12754的规定。正面喷漆厚度不应小于25μm，漆面光泽度不应小于60光泽单位；抗拉强度不应小于370MPa，抗弯曲强度不应小于240MPa；CK类和SY类彩卷门的材料厚度不应小于0.426mm，GY类彩卷门的材料厚度不应小于0.476mm。 6.2导轨、底轨用铝型材
导轨、底轨材料选用铝合金型材时，应符合GB/T5237.12008和GB/T5237.2一2008的规定。 CK类和SY类彩卷门导轨型材壁厚不应小于1.5mm，GY类彩卷门导轨型材壁厚不应小于2.2mm；铝型材氧化膜厚度不应小于10μm。 6.3平衡系统中的弹簧材料
碳素弹簧钢丝应符合GB/T4357的规定，钢丝屈服强度不应小于784MPa，抗拉强度不应小于 980MPa;扭簧应符合GB/T1239.3-2009的规定。
3
