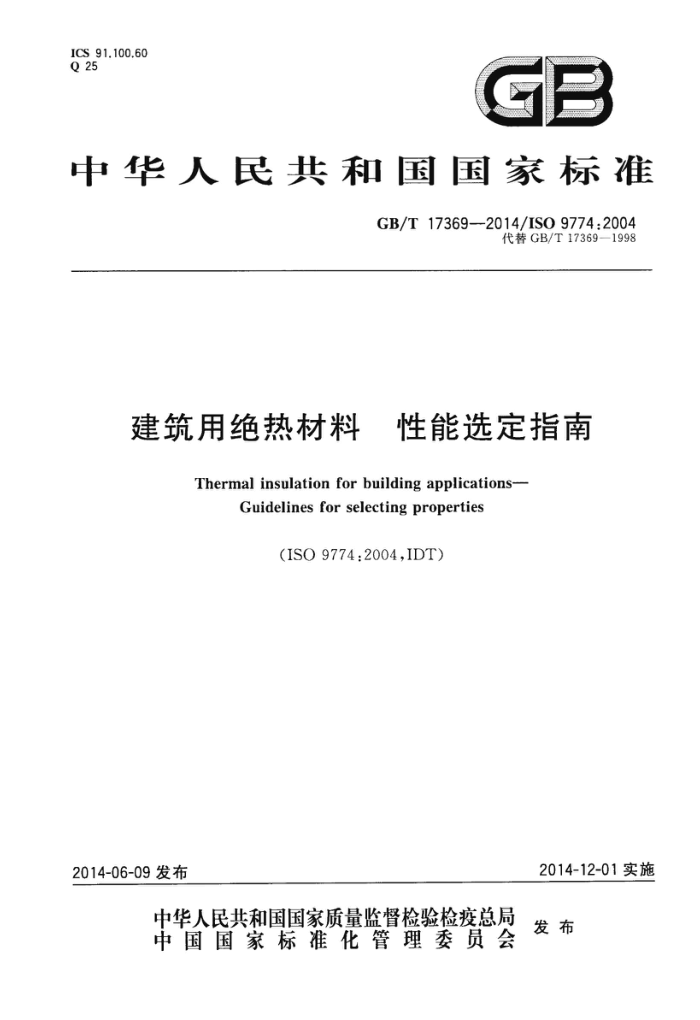

ICS 91.100.60 Q 25
GB
中华人民共和国国家标准
GB/T17369--2014/ISO9774:2004
代替GB/T17369—1998
建筑用绝热材料 性能选定指南
Thermal insulation for building applications-
Guidelines for selecting properties
（ISO9774:2004,IDT)
2014-12-01实施
2014-06-09发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T17369—2014/ISO9774:2004
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替GB/T17369一1998《建筑绝热材料的应用类型和基本要求》，除编辑性的修改外主要
技术变化如下：
修改了标准名称；修改了范围（见第1章）；修改了规范性引用文件（见第2章）；增加了“水蒸气透过性能、空气渗透性能”（见表2中y、2)；增加了应考虑的特殊性能（见表3)；增加了“水影响下的性能、抗冻性”（见表4中r、S、t)；增加了适用的参考标准（见表5）。
本标准使用翻译法等同采用ISO9774：2004《建筑用绝热材料 性能选定指南》。 本标准由中国建筑材料联合会提出。 本标准由全国绝热材料标准化技术委员会（SAC/TC191)归口。 本标准起草单位：河南建筑材料研究设计院有限责任公司。 本标准主要起草人：白召军、张茂亮、李金辉、李银保、李国旺、王今华。 本标准所代替标准的历次版本为：
GB/T17369—1998。
I GB/T17369—2014/ISO9774:2004
建筑用绝热材料 性能选定指南
1范围
本标准给出了起草建筑用绝热材料标准在进行性能选定时的指南。 本标准的指南无意去证明任何特定产品对给定应用类型的适用性。 以本标准的指南为基础制定、修订标准或技术文件时，应将本标准中的性能特性结合适当的试验方
法，在产品标准或技术文件中转化为对产品的要求（给定值）。在交货时，产品必须达到这些要求，以保证产品满足使用要求。产品的给定值与其使用性能特性的关系可因不同的绝热产品而不同，它取决于材料的特性（如：老化或与时间相关的性能）。
本标准仅适用于预制绝热产品，即已制成的毡和板，包括其任何饰面或覆面层，尽管所列的基本特性也可能适用于其他绝热产品，如在系统或构件内现场成型的绝热层。
本标准仅适用于在正常气候条件下建筑用绝热产品，不适用于建筑公共设施（如管道工程、采暖设备）用绝热产品，也不适用于工业用绝热产品。
本标准未列出声学性能要求，尽管某些应用领域中声学性能可能会作为附加性能要求。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
ISO/TR9165建筑材料和制品的实际热性能（Practicalthermalpropertiesofbuildingmaterials andproducts)
3绝热产品在建筑上的应用
绝热产品在不同结构的屋面、墙体、项板和基础中最基本的应用类型见表1。这些应用类型在图1 中详细阐明。
图1仅是图示各种绝热产品的应用类型，以便于理解产品的性能特性与产品应用的关系，也有助于确定没有列出的其他应用类型的性能要求。
图1仅为示意说明而不能作为施工图使用，如图中未画出或许需设置的隔汽层和阻气层。在受雨水、地下水影响或需防止水渗透的屋面或基础部分，仅标出了防水层与绝热层的位置。
1 GB/T17369—2014/ISO9774:2004
[2)
6
8
网
16
(9
I
2
H
(15 CCAA
XSSK
(26)
(27)
(28)
(29)
21B (22
说明：
平屋面；一坡屋面。
- 2-
38888-888 绝热材料
防水层木质或金属龙骨，混凝土或橡体或混凝土
-
金
抹面层混凝土
AA2 碎石
地基
注：括号中的编号和表1、表2、表3配合使用。
图1 建筑用绝热材料最基本的应用类型示例
4绝热产品的性能要求
按不同产品的不同应用类型表2列出了制定标准或技术文件时应考虑的性能。为保证绝热材料适用性和耐久性，表4解释了这些性能必需的特性并建议了某些数值。
根据表2，在表3中列出了绝热材料在特定应用情况下必需的特殊性能。 图1中没有列出的在建筑上的其他应用类型，绝热产品的性能可参照表2、表3和表4的信息
确定。 2 GB/T17369—2014/ISO9774:2004
用于图1中两种或多种应用类型的绝热产品，其性能指标应按所有的预期应用类型综合确定。 对一些特定结构必需了解水蒸气透过量和空气渗透性能，产品技术文件中应包含这些数值。 某些应用类型可能要求更多的性能，如与溶剂作用时的尺寸稳定性，产品标准应包含这些附加
性能。
试验方法适用的参考标准见表5。
表1 建筑用绝热材料最基本的应用类型示例
（其他信息详见图1)
应用类型
部位
图编号 (1) (2) (3) (4) (5) (6) (7) (8) (9) (10) (11) (12) (13)
绝热层位于橡之间，不承受荷载并全部受到支撑绝热层位于橡与外覆面层之间绝热层位于支撑结构与外覆面层之间绝热层在橡的下方绝热层在橡或梁之间带有屋顶花园和停车场的倒置式屋面，绝热层在防水层之上绝热层在钢板之上、屋面防水层之下承受轻交通或重交通或来自屋顶花园的荷载（土壤、植物等）和屋顶停车场的荷载（混凝土铺路材料或混凝土板），绝热层在屋面防水层之下仅承受维护人的荷载，绝热层在屋面防水层之下砌体或混凝土墙体，抹灰层覆盖外侧绝热层木龙骨结构，木龙骨直接支撑外侧绝热层和抹灰层木龙骨结构，绝热层和抹灰层在内侧砌体或混凝土墙体，墙体支撑内侧绝热层，绝热层支撑轻质保护面层（如石膏板）砌体或混凝土墙体，木龙骨局部支撑内侧绝热层，绝热层支撑轻质保护面层砌体或混凝土墙体，内侧绝热层有重质自承重保护面层（如室内饰面砖）板覆盖的木或金属龙骨结构，绝热层在龙骨之间空腔墙体结构，绝热层在两层墙体之间，具有通风空腔空腔墙体结构，绝热层填满空腔，外侧墙体不防渗板覆面的木或金属龙骨结构，板支撑绝热层；或砌体、混凝土墙体支撑绝热层，绝热层外有通风的覆面层地下墙体，外侧绝热层设有防水层，防水层另一侧有保护层地下墙体，外侧绝热层直接与地基接触地下室或检查通道，有（或没有)面层的内侧绝热层绝热层在支撑结构之上或梁之间绝热层在承载地面之下，并全部受到支撑绝热层在结构层之下混凝土基础，绝热层在混凝土层下面直接与地基接触混凝土基础，绝热层在混凝土层和防水层之上、承载地面之下混凝土基础，绝热层在混凝土层之下、防水层之上有冻害时，绝热层在地基内或紧贴地基
坡屋面
屋面
平屋面
(14) (15) (16) (17) (18) (19) (20) (21) (22) (23) (24) (25) (26) (27) (28) (29)
墙体
顶板/地板
基础
3
