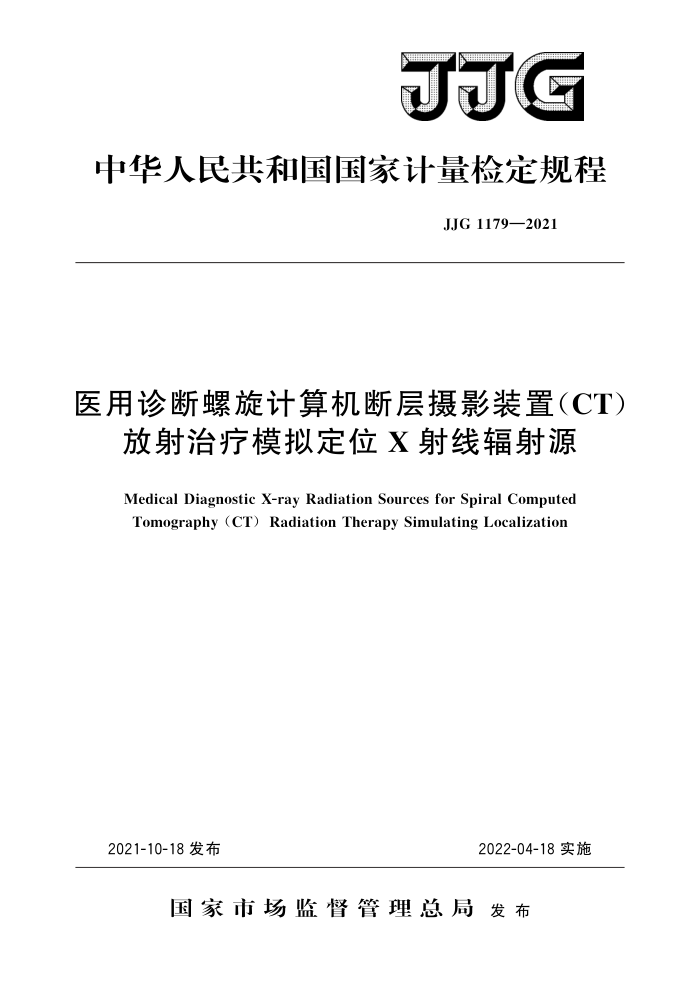

中华人民共和国国家计量检定规程
JJG1179—2021
医用诊断螺旋计算机断层摄影装置（CT）
放射治疗模拟定位X射线辐射源
Medical Diagnostic X-ray Radiation Sources for Spiral Computed Tomography (CT) Radiation Therapy Simulating Localization
2021-10-18发布
2022-04-18实施
国家市场监督管理总局发布 JJG 1179—2021
医用诊断螺旋计算机断层摄影装置（CT）放射治疗模拟定位
X射线辐射源检定规程
JJG 1179—2021
Verification Regulation of Medical Diagnostic X-ray Radiation Sources for Spiral Computed Tomography (CT)
Radiation Therapy Simulating Localization
归口单位：全国电离辐射计量技术委员会主要起草单位：福建省计量科学研究院参加起草单位：中国测试技术研究院
中国计量大学
南方医科大学
本规程委托全国电离辐射计量技术委员会负责解释 JJG1179—2021
本规程主要起草人：
董旭 （福建省计量科学研究院）郑炜 （福建省计量科学研究院）
参加起草人：
杨 勇 （中国测试技术研究院）杜建雄（中国计量大学）李杰 （福建省计量科学研究院）李国庆 (南方医科大学) 范 杰（中国测试技术研究院） JJG1179—2021
目 录
引言 1 范围 2 引用文件 3 术语和计量单位
(Ⅱ) (1) (1) (1) (3) (3) (5) (5) (5) (6) (7) (11) (11) (12) (14) (15) (17)
概述·· 计量性能要求，
4 5
6 通用技术条件：
计量器具控制 7.1 检定条件· 7. 2 检定项目.. 7.3 检定方法· 7. 4 检定结果的处理…. 7.5检定周期附录ACT放疗模拟定位辐射源检定记录推荐格式附录BCT放疗模拟定位辐射源检定证书（内页）推荐格式· 附录C 检测螺旋CT模体的示意图附录 D CT放疗模拟定位辐射源三维指示图
7 JJG 1179—2021
引言
JJF1002一2010《国家计量检定规程编写规则》、JJF1001一2011《通用计量术语及定义》、JJF1059.1一2012《测量不确定度评定与表示》共同构成支撑本规程制定工作的基础性系列规范。
本规程在制定中参考了JJG961一2017《医用诊断螺旋计算机断层摄影装置（CT）
X射线辐射源》、AAPMRPT_83《CT放射治疗模拟定位机和CT模拟定位过程的质量保证》等文件的技术要求和方法。
本规程为首次发布。
II JJG1179—2021
医用诊断螺旋计算机断层摄影装置（CT）
放射治疗模拟定位X射线辐射源检定规程
1范围
本规程适用于医用诊断螺旋计算机断层摄影装置（CT）放射治疗模拟定位X射线辐射源（以下简称CT放疗模拟定位辐射源）的首次检定、后续检定和使用中的检查。
2 引用文件
本规程引用下列文件： JJG961一2017医用诊断螺旋计算机断层摄影装置（CT）X射线辐射源 JJG1028一2007放射治疗模拟定位X射线辐射源 GB/T10149医用X射线设备术语和符号 AAPMRPT83CT放射治疗模拟定位机和CT模拟定位过程的质量保证
(Quality assurance for computed-tomography simulators and the computed tomography- simulation process)
凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规程。
3术语和计量单位 3.1术语
JJF1001、JJF1035界定的及以下术语和定义适用于本规程。 3.1.1剂量指数doseindex 3.1.1.1CT剂量指数100CTdoseindex100（CTDlio)
对一个单次轴向扫描产生的沿着体层平面垂直线剂量分布从一50mm到十50mm 的积分除以体层切片数N和标称体层切片厚度T的乘积。
对于N·T小于40mm的射束宽度：
+50mm D(z)
CTDI100
(1)
d:
mmN.T
对于N·T大于40mm的射束宽度（测量过程中除限束器设置外其余所有CT放疗模拟定位辐射源运行条件均保持相同）：
DRef(） CTDIfreeair, NxT
-d& · CTDIlrear Ref
mm
(2)
CTDI100
50mm(N.T)Ref
式中： D()
沿着体层平面垂直线之轴的剂量分布（以之三0为中心），这个剂量分布是在聚甲基丙烯酸甲酯（PMMA，有机玻璃）模体中测量的，但是按照空气吸收剂量测得的；
1 JJG1179—2021
N X射线源在单次轴向扫描中产生的体层切片数； T 标称体层切片厚度；
(N. T)Ref-- 选定的N·T为20mm或可以选择的小于20mm的N·T最大值； DRef (z)
射束宽度为（N：T）e的单次轴向扫描中沿乘直于体层平面的直线2 的剂量分布，这个剂量虽然是在聚甲基丙烯酸甲酯（PMMA，有机玻璃）模体中测量的，但是作为空气吸收剂量给出的；
CTDIfreeair.N - T 对于某个特定的射束宽度N·T的CTDIreeair； CTDIfreeair Ref 对于某个特定的射束宽度（N·T）Rer的CTDIreair。
注：采用轴向扫描测量。 1 虽然CTDI源自空气吸收剂量，但实际上，评价用PMMA剂量体模测得的空气吸收剂量与
用一个电离室从体模中测得的空气比释动能相当接近。 2这个定义假设剂量分布曲线以之=0为中心。 3 典型的轴向扫描X射线源旋转360°。 4 当体层切片有重叠时，例如，在具有“向飞焦点”功能的CT机上，积分式中的分母应由
沿之向的有重叠的体层切片的总标称宽度确定。例如，如果重叠比例为50%，那么分母应替换为0.5×N·T。
52轴典型设定为旋转轴 6CTDI1oo设计的考虑是包含尽可能多的散射线。
3.1.1.2加权CT剂量指数1o0CTweighteddoseindex（CTDIw）
加权CTDI100（CTDI）定义为：
CTDIw 1 CTDI100（中心） CTDI100（周边）
2 3
(3)
3
式中： CTDI100(中心) 检测物体中心的CTDI100测量值； CTDI100《周边） 检测物体周边的CTDI100测量平均值。
3.1.1.3容积CT剂量指数CTvolumedoseindex（CTDI）
轴向扫描方式下，CTDIvol如下定义：
N.T Ad
.CTDIw
(4)
CTDIal:
式中： N一一X射线管在某一单次旋转时产生的体层切片数； T—标称体层切片厚度； △d一一相邻扫描之间患者支架在之方向运行的距离；
CTDI——加权 CTDI1o0
在螺旋扫描方式下：
CTDI.
CTDIvol=CT螺距因子
(5)
CT螺距因子定义为：
Ad N.T
(6)
CT螺距因子
2 JJG 1179—2021
3.1.2CT值CTnumber
用来反映CT图像上每个像素区域代表的X射线衰减的平均数值。所测得的某物质的衰减值用式（7）可转换为该物质的CT值：
CT=丝物质二μ水×1 000
(7)
从水
式中： μ——线性衰减系数。 水的CT值是0HU，空气的CT值为一1000HU。 注：CT值通常以霍斯菲尔德（HU）表示。
3.1.3定位positioning
在放射治疗计划设计中，采用X射线影像技术确定和标记治疗靶区的过程。
3.1.4CT模拟定位CTsimulatingpositioning
通过CT扫描和图像的三维重建技术获得患者的影像资料，通过影像资料能够在三
维空间显示肿瘤范围及其周围的正常组织，以便于确定后续放射治疗的具体位置。 3.1.5 CT放疗模拟定位辐射源X-rayradiationsourcesforCTradiotherapy simulation positioning machine
以诊断级CT机为基础的放射治疗模拟定位机，它由CT机、三维（或四维）移动激光射野模拟定位（灯）系统、计算机模拟定位和放射治疗计划系统软件组成，实现对病人进行CT扫描、靶区CT数据的获取和三维重建、靶区定位、治疗照射剂量模拟、 治疗计划设计等过程。 3.2计量单位 3.2.1吸收剂量的单位及符号
吸收剂量的单位：戈［瑞］；符号：Gy。 3.2.2分辨力的单位及符号
分辨力的单位：线对每厘米；符号：Lp/cm。 3.2.3长度单位及符号
长度单位：毫米；符号：mm。 4概述
CT放疗模拟定位辐射源以诊断级CT机为基础，配置虚拟定位软件及可移动式激光定位灯系统的放疗专用模拟定位设备。通常由平面扫描床、CT扫描仪、激光定位系统以及专用工作站等部分组成。
5计量性能要求
5.1剂量指数
CT放疗模拟定位辐射源扫描测量时，用轴向扫描测量加权剂量指数（CTDIw），通过容积剂量指数（CTDIol）计算公式得到CT放疗模拟定位辐射源的剂量指数，即 CTDIvol 。
3
