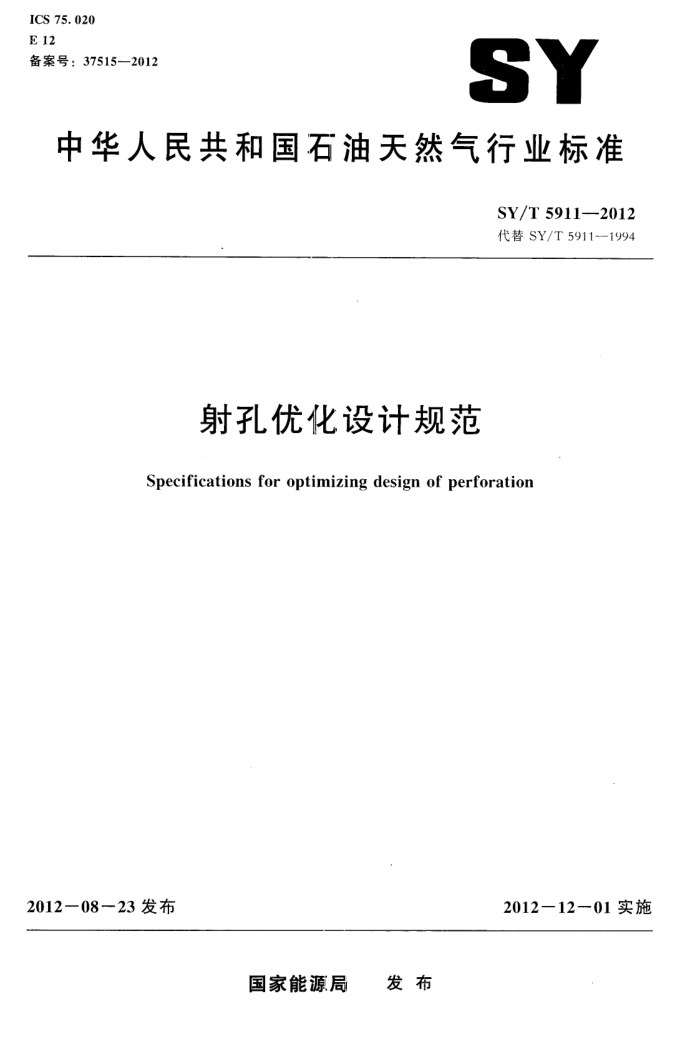

ICS 75. 020 E 12 备案号：37515—2012
SY
中华人民共和国石油天然气行业标准
SY/T 5911--2012 代替 SY/T 5911-1994
射孔优化设计规范 Specifications for optimizing design of perforation
2012一08一23发布
2012一12－01 实施
国家能源局 发布 SY/T 5911--2012
目 次
前言
范围 2规范性引用文件 3参数的选取 4射孔优化设计步骤及方案优选原则 5水平井射孔特殊要求附录A（资料性附录） 射孔优化设计书格式
1.
...
Y SY/T 5911—2012
前言
本标准按照GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。
本标准代替SY/T5911-1994《射孔优化设计规范》。本标准与SY/T5911-1994相比，主要技术变化如下：
-增加了规范性引用文件（见第2章）； —-完善了部分射孔参数、地层参数及气组分的选取（见第3章，1994年版的第2章）；在射孔优化设计中，完善了射孔方案优选的理论，对不同射孔器类型进行产能分析，给出山了
各种射孔器的预测产率比、表皮系数等相关数据；按产率比大小排序，结合本地区射孔器配套应用情况，优选射孔参数的最佳组合及射孔器类型；确定了射孔压差值及优选射孔液；根据地层流体类型、地质及工程要求并考虑工期、成本、作业施工条件等因素，确定了最佳射孔输送方式（见第4章，1994年版的第3章和第4章）；增加了水平井射孔的特殊要求（见第5章）；一完善了射孔方案优化设计书的输出（见附录A，1994年版的附录A）。 本标准由石油测井专业标准化委员会（CPSC/TC11）提出并归口。 本标准起草单位：大庆油田有限责任公司试油试采分公司、中国石化集团胜利石油管理局测井
-
公司。
本标准主要起草人：姜晓燕、安涛、刘方玉、郑长建、尤振刚、赵明辉、蔡山、王树串。
11 SY/T 5911—2012
射孔优化设计规范
范围
1
本标准规定了油气井射孔优化设计过程中参数的选取、设计程序、方案的优选原则和水平井射孔的特殊要求。
本标准适用于砂泥岩剖面油气藏的射孔优化设计。
2. ，规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T20488油气井聚能射孔器材性能试验方法
3参数的选取
3.1　地层厚度
选用射孔层位通知单中提供的有效厚度；在无有效厚度的情况下选用目的层砂岩厚度。 3.2 渗透率
根据实际情况按如下排序优先选用排序靠前的： a） 中途测试解释得到的渗透率； b） 岩心分析的液相渗透率（或用气体渗透率值进行折算）； c） 测并解释得到的渗透率
3.3孔隙度
根据实际情况按如下排序优先选用排序靠前的： a）岩心分析的有效孔隙度； b） 测井解释得到的孔隙度。
3.4 地层压力
根据实际情况按如下排序优先选用排序靠前的， a）中途测试测得的地层压力； b） 电缆式重复地层测试器测得的地层压力； c） 邻井同层位地层压力； d） 预测的地层压力。
3.5井底流动压力
根据实际情况按如下排序优先选用排序靠前的：
1. SY/T 5911--2012
a）邻井试油测得的井底流动压力； b）选用根据地区、地层条件及开发部署要求预测的井底流动压力。
3.6　供油半径
开发井供油半径根据井网类型、井距选取。 探井供油半径根据实际情况按如下排序优先选用排序靠前的： a）中途测试得到的数据； b）套管测试得到的数据
3.7泥质含量
根据实际情况按如下排序优先选用排序靠前的： a）岩心分析得到的泥质含量； b）测井解释得到的泥质含量，
3.8垂向渗透率与水平向渗透率的比值
选用实测岩心数据。 3.9污染深度
根据实际情况按如下排序优先选用排序靠前的： a）采用地层岩心及实际钻井液通过室内实验求得的数据； b）根据区域研究（考虑不同地层条件、不同钻井液类型及性能、油层漫泡时）结果给山的
数据。
3.10污染程度
根据实际情况按如下排序优先选用排序靠前的： a）室内实验数据； b）根据区域研究（考虑地层泥质含量，黏土矿物成分、类型及存在形式，孔隙结构，胶结类
型，钻井液类型及性能）结果给出的数据。
3.11体积系数、压缩系数、原油黏度
选用邻井或区域内同层高压物性分析数据。 3.12 气组分参数
选用邻井或区域内同层高压物性分析数据。
3.13油气井半径
选用钻井时使用钻头的半径或按软件要求输入对应的参数。 3.14射孔参数 3.14.1穿孔深度
选用符合GB/T20488规定的射孔器在混凝土靶射孔试验时得到的穿孔深度数据。
2 SY/T 5911--2012
3.14.2　孔径
选用符合GB/T20488规定的射孔器在混凝土靶射孔试验时得到的穿孔孔径数据。 3.14.3孔密
根据可选择的射孔器结构确定。 3.14.4相位及射孔格式
根据可选择的射孔器结构确定。 3.14.5压实厚度
选用符合GB/T20488规定的射孔弹在砂岩靶射孔试验时得到的数据；若无实测数据，一般取值 12 mm~15 mm 3.14.6　压实程度
压实程度按公式（1）计算确定：
1= 1 2L,(L。- Lp)/R In(R。/R,)
(1)
In(R./R,)
K
CFE
式中: K。-—压实程度;
-射孔弹在砂岩靶上的穿孔深度，单位为毫米（mm）； -砂岩靶长度，单位为毫米（mm）；
n- L。
R,一射孔孔眼半径，单位为毫米（mm); R。-砂岩靶半径，单位为毫米（mm); R。一压实带半径（压实厚度与孔眼半径乏和），单位为毫米（mm）; CFE-流动效率。
3.15射孔液相关参数 3.15.1在射孔液配方设计应用到的岩石矿物组分及结构参数，应选取本井或邻井同层的岩心分析数据。 3.15.2在射孔液配方设计应用到的参数中的地层水参数，应选取本井或邻井同层的水分析数据。
4射孔优化设计步骤及方案优选原则
4.1射孔优化设计步骤 4.1.1将射孔优化设计所需的相关参数输人到射孔优化设计软件中进行计算，给出各种射孔器射孔后的预测产率比、表皮系数等相关数据。 4.1.2依据射孔方案优选原则确定射孔器型号、射孔压差值，优选出射孔液及输送方式。 4.2射孔方案优选原则
在确定射孔方案时，按以下原则进行优选： a）油气井产能； b）工程需求;
3 SY/T 5911--2012
c）成本。 4.3射孔方案确定 4.3.1射孔器型号 4.3.1.1按产率比大小排序、优选射孔参数的最佳组合。 4.3.1.2根据地质和工程的要求，确定射孔器型号。 4.3.1. 3 在产率比差别不大的情况下，考虑成本因素，确定射孔器型号。 4.3.2射孔压差值 4.3. 2. 11 根据射孔优化设计软件中的负压值计算模块的计算结果确定。 4. 3. 2. 23 结合本地区地层参数、油井参数及安全因素确定。 4.3.3 射孔液配方
根据地层的泥质含量、黏土矿物成分，通过实验室实验或利用相关软件计算，预测储层的敏感性，再根据储层的敏感性确定适合本地区的射孔液配方。 4.3.4输送方式
根据地层流体类型、地质及工程要求并考虑工期、施工作业条件、成本等因素，确定输送方式， 4.4射孔优化设计书 4.4.1射孔优化设计书的格式参见附录A。 4.4.2射孔优化设计书应报请上级主管部门审核、批准。
5水评井射孔特殊要求
5.1岩石疏松的层位宜避开向上射孔。 5.2并眼轨迹靠近底水的层位宜避开向下射孔。 5.3为方便后续改造措施宜分段射孔。 SY/T 5911—2012
附录A (资料性附录)
射孔优化设计书格式
A.1射孔优化设计书的封面
射孔优化设计书的封面格式如图A.1所示。
井射孔方案优化设计书
设计人：审核人：批准人：
设计单位：
年 冏月　 日
图 A.1 射孔优化设计书的封面格式
5
