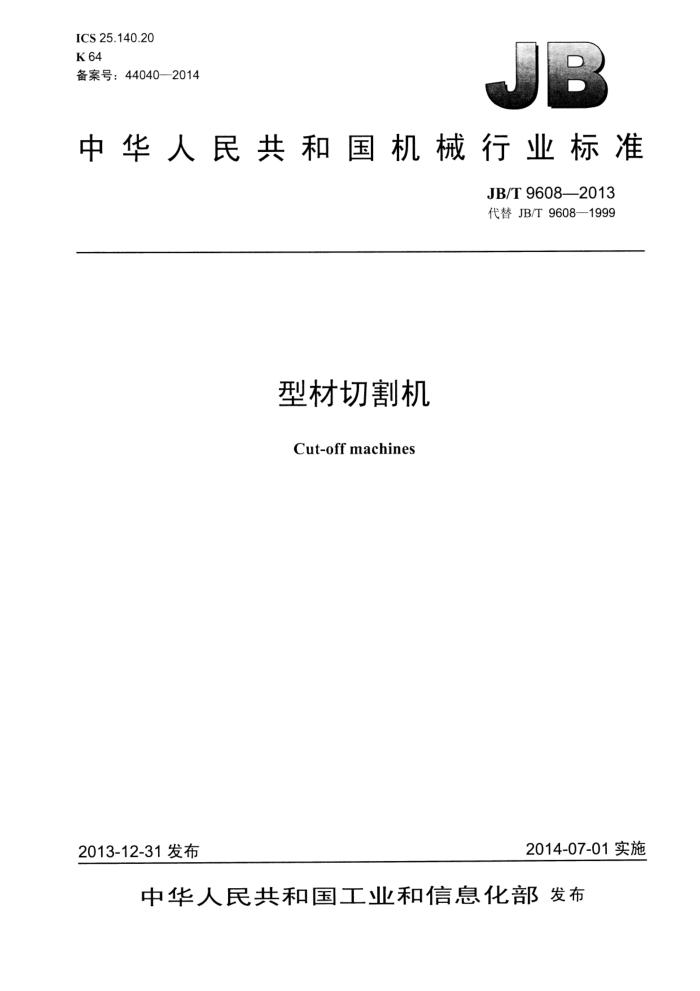

ICS 25.140.20 K 64 备案号：44040—2014
中华人民共和国机械行业标准
JB/T 9608—2013 代替 JB/T 9608-1999
型材切割机
Cut-off machines
2014-07-01实施
2013-12-31发布
中华人民共和国工业和信息化部发布 JB/T 9608--2013
目 次
前言
··..···..·····..···
范围规范性引用文件.. 基本参数和型式
1
2
··...······.
3
4 技术要求...
试验方法. 检验规则.…. 标志和包装..
5 6
7
10
8 保修期限和附件. 表 1 基本参数... 表 2 空载转速... 表 3 夹紧压板尺寸… 表4 噪声限值... 表５ 连续骚扰电压限值表6 连续骚扰功率限值. 表 7 谐波电流限值表8 温升限值.
...........·..
..........·....·.........
.6
........................................................ JB/T 9608--2013
前 創言
本标准按照GB/T1.1-2009给出的规则起草。 本标准代替JB/T9608一1999《型材切割机》，与JB/T9608一1999相比主要技术变化如下：
-在基本参数中，删除了200、250两挡规格（见表1）；在基本参数中，增加了300、350两规格中的B型额定输出功率（见表1）; 修改了固定护罩的开口角度（见4.2.4）；修改了所装砂轮工作线速度和切割机最高空载转速（见表2）；修改了插头的规定（见4.2.9）； -增加了有害物质的规定（见4.2.11）； -修改了砂轮夹紧压板的尺寸（见4.4）；增加了绕组温升超过限值后的判定方法（见4.9）；在试验方法中，将原标准中“应带砂轮连续空载运行”修改为“不带砂轮连续空载运行”（见 5.3、5.4和5.5); 删除原标准中“换向火花检查”； -在试验方法中，将“无线电和电视干扰电平测量”修改为“电磁骚扰电平测量”（见5.3）；删除“火花检查”与“绝缘电阻测量” 在标志和包装中，增加了“对圆形钢管进行切割的最大尺寸，单位为毫米（mm）”［见7.1.1c）]；在标志和包装中，将“空载转速，r/min”修改为“额定空载转速，单位为转每分（r/min）”［见 7.1.1h)]; -将“保修期限与备件”修改为“保修期限和附件”（见第8章）；一将“切割机应附电刷一副”修改为“切割机出厂时，应附有拆装砂轮的专用工具”（见8.2）。 本标准由中国机械工业联合会提出。 本标准由全国电动工具标准化技术委员会（SAC/TC68）归口。 本标准起草单位：弘大集团有限公司、上海电动工具研究所。 本标准主要起草人：蒋鹏飞、沈惠娟、凌森华、尹海霞、还雅萍。 本标准所代替标准的历次版本发布情况为：
1
-ZB K64 013-1988,ZB K64 013—1989; -JB/T 9608—1999。
II JB/T 9608--2013
型材切割机
1范围
本标准规定了型材切割机的基本参数和型式、技术要求、试验方法、检验规则、标志和包装、保修期限和附件。
本标准适用于一般环境条件下，用纤维增强树脂薄片砂轮对圆形钢管、异型钢管、铸铁管、圆钢、 角钢、槽钢、扁钢等型材进行切割，并以三相工频、单相电容电动机或单相串励电动机为动力的可移式型材切割机（以下简称切割机）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB 755-2008　旋转电机　定额和性能 GB1002一2008家用和类似用途单相插头插座型式、基本参数和尺寸 GB1003一2008家用和类似用途三相插头插座型式、基本参数和尺寸 GB 2099.1—2008 3家用和类似用途插头插座　第1部分：通用要求 GB 2494—2003 3普通磨具安全规则 GB 4343.1—2009 家用电器、电动工具和类似器具的电磁兼容要求第1部分：发射 GB/T 4583—2007 电动工具噪声测量方法工程法 GB/T 5013.4—2008 额定电压450/750V及以下橡皮绝缘电缆第4部分：软线和软电缆 GB/T 9088-2008 电动工具型号编制方法 GB/T 11918—2001 工业用插头插座和耦合器第1部分：通用要求 GB 13960.1-2008 ，可移式电动工具的安全　第一部分：通用要求 GB13960.11一2000可移式电动工具的安全第二部分：型材切割机的专用要求 GB 17625.1—-2012 电磁兼容限值谐波电流发射限值（设备每相输入电流16A） GB17625.2一2007电磁兼容　限值对每相额定电流16 A 且无条件接入的设备在公用低压供
电系统中产生的电压变化、电压波动和闪烁的限制
GB19212.12008电力变压器、电源、电抗器和类似产品的安全第1部分：通用要求和试验 GB19212.7--2012电源电压为1100V及以下的变压器、电抗器、电源装置和类似产品的安全第
7部分：安全隔离变压器和内装安全隔离变压器的电源装置的特殊要求和试验
JB/T4175-2006固结磨具纤维增强树脂切割砂轮
3基本参数和型式
3.1切割机的基本参数应符合表1的规定。
表中的额定输出功率和额定转矩是以砂轮最高工作线速度为72m/s 来确定的，基本参数适用于最高工作线速度为72m/s、80m/s的切割机。如要用最高工作线速度为60m/s的砂轮，则调整额定输出功率、额定输出转矩，使其基本参数适用于使用该砂轮的切割机。
1 JB/T 9608—2013
表 1 基本参数额定输出转矩
额定输出功率
最大切割直径
规格代号类型 300 350 400
说 明
W A/B
N·m A/B ≥3.5/4.2 ≥4.2/5.6 ≥5.5 ≥6.7
mm A/B 30 35 50
≥800/1 100 ≥900/1 250 ≥1100 ≥2 000
单相电容切割机三相切割机
基本参数分为：A型、B型，以适合不同客户的需要，推荐B型。 3.2切割机的型号应符合GB/T9088的规定，其含义如下：
口 口-口
G
1
规格代号（最大纤维增强砂轮外径，见表1）设计序号设计单位代号型材切割机（品名代号）电源类别代号金属切削类（大类代号）
4技术要求
4.1 一般要求 4.1.1切割机应按经规定程序批准的图样和技术文件制造，并符合本标准的规定。 4.1.2切割机应能在下列环境条件下额定运行：
a）海拔不超过1000m; b）最高环境空气温度不超过40℃； c）空气相对湿度不超过90%（25℃）。
4.1.3切割机适用的电源条件为：
a）单相电容式和单相串励式切割机应能在电源电压为实际正弦波形、频率为50 Hz的单相交流电
源下额定运行; b）三相工频切割机应能在电源电压为实际正弦波形，并为实际对称系统、频率为额定值的三相交
流电源下额定运行。
4.1.4 切割机额定电压和额定频率为：
a）交流额定电压：三相380V，单相220V; b）交流额定频率：50 Hz。
4.2安全要求 4.2.1切割机的安全要求，除必须满足本标准已作补充、提高的条款外，其余皆应符合GB13960.11 的有关规定。 4.2.2切割机的各凸出部分，如机架、防护装置、夹钳、手柄等表面应光滑，无锐棱。 4.2.3 采用传动带装置进行减速传动的切割机，其带盘、传动带或其他类似运动部件应装有仅用手不 2 JB/T 9608—-2013
能将其拆卸的防护罩。 4.2.4切割机的砂轮应装有仅用手不能拆卸的砂轮防护罩。未进入切操作的砂轮部分应用固定护罩完全罩住，该防护罩侧面必须用厚度不小于1.5mm、防护罩圆周上必须用厚度不小于2mm的钢板（抗拉强度>390MPa）或同等强度的材料制成，严禁采用脆性材料。固定护罩的开口角度应不大于165°。 砂轮切割操作部分应用活动护罩防护，活动护罩能罩住砂轮的刃部和两侧面，并当砂轮脱离工件时能自动回复到其停歇位置。
固定护罩和活动护罩之问各处问隙不能被标准试验指触及砂轮。 砂轮后面应装有防止火星、碎裂砂片和其他碎片飞溅的尾罩。
4.2.5切割机砂轮的旋转方向应设计成切割机切割时产生的火花远离操作者。其固定砂轮的螺母（或螺栓）的拧紧方向应与砂轮旋转方向相反。 4.2.6切割机的砂轮必须符合JB/T4175、GB2494的规定。在单相串励电机驱动的工具，在1.1倍额定电压下，切割机的空载转速不应超过表2的规定。
表 2空载转速所装砂轮.工.作线速度m/s
切割机最高空载转速 r/min
规格代号 300
≤4 580 ≤5 090 ≤3 920 ≤4 360 ≤3 430 ≤3 820
72 80 72 80 72 80
350
400
4.2.7切割机应具有调节切割角度的机构，此机构在工具正常使用过程中不应出现松动、松脱现象。 4.2.8切割机上所装的电源开关应能断开电源，并应是不带锁定装置的自动复位开关，即当放开开关的操作时，能立即使电动机自动断电。 4.2.9切割机的电源插头型式、基本参数和尺寸应符合GB1002或GB1003或GB/T11918的规定，技术要求应符合GB2099.1的规定。
Ⅱ类切割机的插头应与电源线制成一体，I类或I类切割机其绝缘应能承受波形为实际正弦波、频率为 50 Hz、电压为3750V的介质强度试验1min，不应发生击穿或表面闪络。
III类切割机应采用安全隔离变压器或旋转机组供电。安全隔离变压器应符合GB19212.1和GB 19212.7的规定。 4.2.10连接切割机与电源的软电缆或软线应采用符合或性能不低于GB5013.4一2008中60245IEC66 （YCW）规定的软电缆或软线。 4.2.11应限制切割机使用含有铅、汞、镉、六价铬、多溴二苯醚（PBDE）、多溴联苯（PBB）和多环芳香烃（PAHS）等有害物质的材料；用于绝缘浸渍处理的绝缘漆不能含有苯、甲苯、二甲苯、溶剂油等有毒有害、易燃易爆的有机溶剂。 4.3外观质量 4.3.1切割机的塑料外壳不得有气泡、裂痕、明显的糊斑及冷隔等严重缺陷，色泽应均匀，其金属外壳表面应无缺损，涂层无起层和剥落现象，应均匀光洁。 4.3.2切割机的铭牌应牢固且无卷曲地置于切割机壳体表面。 4.4砂轮夹紧压板 4.4.1切割机的砂轮应有两个夹紧压板，两个压板的外径d 及两个压板与砂轮的接触面宽度r均应为
3 JB/T 9608-2013
同一尺寸，夹紧压板与砂轮的接触面问留出的沉孔深度t应不小于1.5mm（见图1）。
d
图
4.4.2两夹紧压板的尺寸应符合表3的规定。
表 3夹紧压板尺寸
单位为毫米
规格 dr r
300 ≥75 ≥13
350 ≥88 ≥15
400 ≥100 ≥17
4.5准确度 4.5.1切割机的输出轴的砂轮定位圆柱面的径向圆跳动公差及定位端面的端面圆跳动公差应不大于 0.04mm；砂轮压板定位端面的端面圆跳动公差（以内孔为基准）应不大于0.02mm。 4.5.2切割机的输出轴的轴向窜动值应不大于0.25mm。 4.5.3底盘工作面与夹紧钳的固定钳口平面应垂直，底盘工作面与砂轮平面应垂直，角度偏差均应不大于2°。 4.5.4被切割材料的断面应光洁平整，无明显错位痕迹，当夹紧钳的固定钳口在0°时，被切割材料的断面应与其轴线垂直，角度偏差应不大于3°，且切口的宽度应不大于砂轮厚度的1.5倍。 4.5.5切割机的固定钳口应设计成可调式的，其调节角度范围应不小于45° 4.6噪声
在与一个以包围切割机的规定的立方体为基准箱的距离立方体中心为1m的测量表面处，测得的切割机空载噪声声压级（A计权）的平均值应不大于表4规定的限值，其声功率级（A计权）应不大于表 4括号内规定的限值。
表4噪声限值
单位为分贝（A计权）
规格代号
300
350 95 (108)
400 97 (110)
电动机类型
单相串励机单相异步电机三相异步电机
93 (106)
85 (98)
4.7电磁兼容性 4.7.1 电磁骚扰电平 4.7.1.1 频率范围为0.15 MHz～30 MHz内测得的相线或中性线对地的连续骚扰电压的准峰值电平值 4 JB/T 9608—2013
应不超过表5规定的限值。
表5连续骚扰电压限值
电动机额定功率≤700W 700W<电动机额定功率≤1000W 电动机额定功率>1000W
频率范围 MHz
dB (μV) 准峰值
dB (μV) 准峰值
dB (μV) 准峰值
随频率的对数线性减小
0.15～0.35
70~63 63 68
66～59 59 64
76～69 69 74
0.35~5 5~30
4.7.1.2 频率范围为30MHz～300MHz内测得的由电源线辐射、吸收钳吸收的连续骚扰功率的准峰值电平值应不超过表6规定的限值。
表6连续骚扰功率限值
电动机额定功率≤700W 700W<电动机额定功率≤1000W 电动机额定功率>1000W
频率范围 MHz
dB (pW) 准峰值
dB (pW) 准峰值
dB (pW) 准峰值
随频率线性增大
30～300
45~55
49~59
55～65
4.7.2 谐波电流
切割机的谐波电流应不超过表7规定的限值。
表７ 谐波电流限值谐波次数n
谐波类型
最大允许谐波电流A
3 5 7 9 11 13
2.30 1.14 0.77 0.40 0.33 0.21
奇次谐波
0.15 X 15/n
15≤n≤39
1.08 0.43 0.30
2 4 6
偶次谐波
0.23 X 8/n
8≤n≤40
4.7.3 电压波动和闪烁
切割机在接入低压公用电网运行时，引起的电压波动值和闪烁值应符合下列规定：
-Pst值应不大于1.0; -Pit值应不大于0.65；在电压变化期间的相对电压变化特性d(t)值超过3.3%的时间不大于500ms; 相对稳态电压变化dc不超过3.3%;
5
