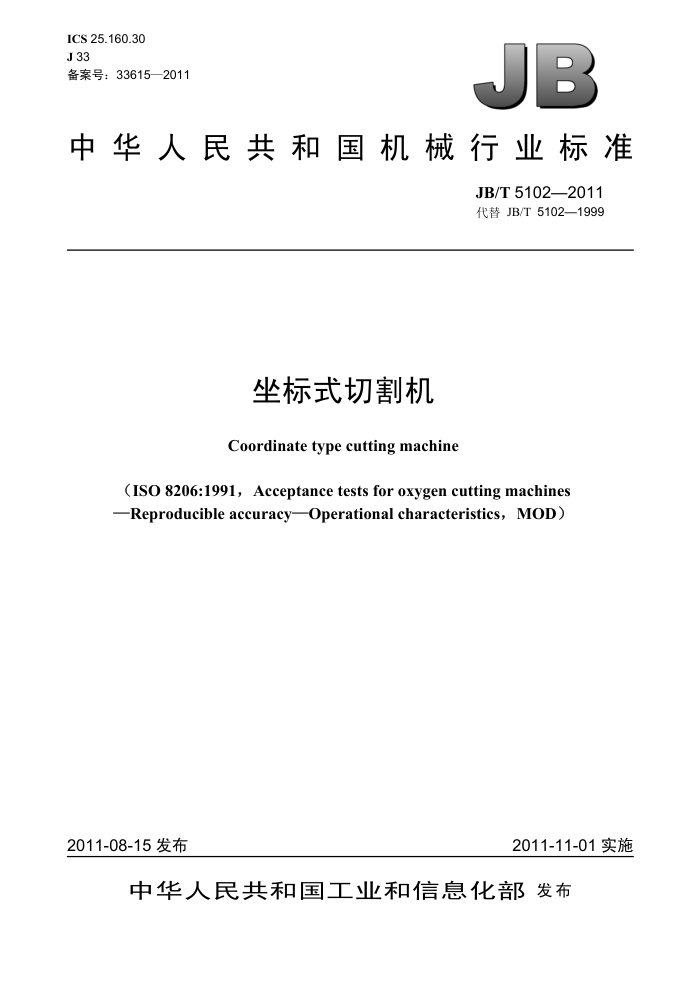

JB/T 5102-2011 坐标式切割机 ICS 25.160.30 J33 备案号:33615—2011
中华人民共和国机械行业标准
JB/T 5102—2011 代替 JB/T 5102—1999
坐标式切割机 Coordinate type cutting machine
(ISO 8206:1991, Acceptance tests for 0xygen cutting machines -Reproducible accuracy—Operational characteristics, MOD)
2011-11-01 实施
2011-08-15 发布
中华人民共和国工业和信息化部发布 JB/T 5102—2011
目 次
1
前言
范围... 规范性引用文件
2 3 术语和定义
4 分类.… 5 基本参数.. 6技术要求…. 6.1 导轨的安装精度 6.2 额定行程尺寸 6.3 工作精度 6.4 气路.... 6.5 电气控制. 6.6涂装.. 7检验方法 7.1 导轨安装精度的检验 7.2 工作精度的检验… 8验收规则. 9标志、包装、贮存图1 导轨直线度的检验. 图 2 导轨水平精度检验.. 图 3 导轨轨侧平行度检验图 4 数控切割机划线用规定图形… 图5割炬纵向与横向运动轨迹垂直度的检验图6割炬上下运动轨迹垂直度的检验. 图7割炬上下运动跟踪精度检验. 图8切割面质量检验图形.. 表 1两纵向导轨标准间距系列表2数控式切割机规定图形划线检验要求
...............
....
..............
...... JB/T 5102—2011
前言
本标准按照GB/T1.1一2009 给出的规则起草。 本标准修改采用ISO8206:1991《氧气切割机验收试验》(英文版)。 本标准代替JB/T5102一1999《座标式气割机》,与JB/T5102一1999相比主要技术变化如下:
增加了轨道上齿条精度的要求; 修订了导轨安装精度、工作精度等; 增加了设备的涂装要求。
本标准由中国机械工业联合会提出。 本标准由全国焊接标准化技术委员会(SAC/TC55)归口。 本标准主要起草单位:宁波金凤焊割机械制造有限公司、无锡华联科技集团有限公司、梅塞尔切割
焊接有限公司(昆山)、哈尔滨电机有限责任公司电子设备分公司、深圳博利昌数控切割有限公司、哈尔滨华崴焊切股份有限公司、中国焊接协会。
本标准主要起草人:李乃健、吴清、熊三胜、武勇、曹爱国、赵克华、张华、杜淼。 本标准所代替标准的历次版本发布情况为:
JB/T 5102—1999。
II JB/T 5102—2011
坐标式切割机
1 范围
本标准规定了坐标式切割机的术语和定义、分类、型号、基本参数、技术要求和检验方法等内容本标准适用于火焰、等离子为热源的坐标式切割机,其他热源的坐标式切割机可参照执行。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB5226.1机械电气安全 机械电气设备 第1部分:通用技术条件 GB/T 8923涂装前钢材表面锈蚀等级和除锈等级 JB/T5000.12—2007重型机械通用技术条件第12部分:涂装 JB/T5101一1991气割机用割炬
3术语和定义
下列术语和定义适用于本文件。
3.1
坐标式切割机 coordinate type cutting machine 割炬沿纵向导轨和横向导轨分别运动或割炬在纵向、横向导轨上作合成运动的切割机。
3.2
直行式切割机straight gas cutting machine 割炬分别沿纵向或横向导轨单独运动的切割机。
3.3
光电跟踪式切割机 photo一electric tracing gas cutting machine 割炬由光电传感器跟踪预设轨迹成比例运动的切割机。
3.4
数控式切割机 numerical control gas cutting machine 用数字指令形式控制割炬运动轨迹的切割机。
4 分类 4.1坐标式切割机按照割炬运动形式和控制方式分为直行式切割机、光电跟踪式切割机和数控式切割机。 4.2坐标式切割机型号由汉语拼音字母、罗马数字和阿拉伯数字等组成。
型号表示方法如下: G 一 ×××□□
生产厂自行标注特征参数附加其他切割能源代号:D- -等离子;H——火焰导轨间距公称数值,单位为 mm 驱动形式代号型式代号切割机代号
1 JB/T 5102—2011
其中,型式代号: S——数控式; Z——直行式; D -光电跟踪式。 当上述型式组合时,可用上述符号合成,如 S/D 驱动型式代号: I一一切割机纵向运动为单边驱动形式,代号可以省略 I一一切割机纵向运动为双边驱动形式,代号不能省略。
5基本参数
5.1切割机两纵向导轨标准间距系列见表 1,表中未列出的轨距按 200mm 间距系列递增。
表 1两纵向导轨标准间距系列
单位为毫米
型式直行式切割机数控式切割机光电跟踪式切割机
导轨间距系列
2000,2240,2500,2800,3 150,3 550,4 000,4 500,5 000,5 600,6 300,7100 8 000, 9 000,10 000
600,630,710,800,900,1000,1120,1250,1400,1 600,1800
5.2切割机纵向导轨间距也可由供需双方商定。 6 技术要求 6.1导轨的安装精度 6.1.1主导轨侧面直线度公差为0.4/10000 6.1.2经加工的副导轨侧面直线度公差为1.0/20000。不加工的副导轨侧面直线度公差为 5/20000。 6.1.3主导轨和副导轨纵向轨面与水平面平行度(以下称水平精度)偏差为士0.2/1000,50 000mm长度内水平精度偏差为±2 mm。 6.1.4主导轨横向轨面水平精度偏差为土0.1/1000。副导轨横向轨面水平精度偏差为土0.2/1000。 6.1.5主导轨与副导轨轨距小于或等于 10 000 mm 时,两轨面所组成的平面度偏差为±0.5 mm;轨距大于10 000 mm 时,两轨面所组成的平面度偏差为±1mm。 6.1.6在整个导轨长度范围内,主导轨与副导轨侧面之间平行度公差为 4mm。 6.1.7导轨上齿条精度要求达到≥7级。 6.2额定行程尺寸 6.2.1额定行程尺寸包括割炬高度调节行程、有效切割宽度及有效切割长度。 6.2.2割炬高度调节行程应大于额定行程3mm(不含手工调节高度)。 6.2.31号割炬与最后一把割炬间切割宽度为有效切割宽度(单把割炬按最大行走距离计算),应大于等于额定切割宽度 10 mm。 6.2.4有效切割长度应大于额定切割长度20mm。 6.3工作精度 6.3.1光电跟踪式切割机在割缝补偿为0、仿形比例为1:1时划线、仿形精度偏差为土0.2mm。在拐角处偏差为±0.4 mm。 6.3.2光电跟踪式切割机在割缝补偿为0、放大图形划线时,仿形精度偏差为土1.5mm。 6.3.3数控式切割机割炬运动精度按规定图形划线检验,并符合表2的要求。
2 JB/T 5102—2011
图1导轨直线度的检验
图 2导轨水平精度检验
图3导轨轨侧平行度检验
7.2工作精度的检验 7.2.1光电跟踪式切割机以300 mm/min 的切割速度及1/2 最大切割速度和最大切割速度三种速度正反两个方向划250mm×250mm、或 500mm×500mm 或1000mm×1000mm 正方形;测量实际划线尺寸与样板尺寸对比并要符合6.3.1和6.3.2的要求。 7.2.2数控式切割机按规定图形(见图4)划线检验割炬运动精度时应注意以下几点,并符合表2的要求。
a)外缘的正方形其中的一边与切割机割炬纵向运动力向一致; b)线段不得分割来划; c)与外缘正方形成 45°角的内接正方形和具有 8 个顶点的星形都要一笔划出; d)与外缘正方形的内切圆要顺时针一笔划出; e)另一圆要逆时针划出。
7.2.3直行式切割机和光电跟踪式切割机割炬纵向与横向运动轨迹的垂直度按图 5方法检验。光电跟踪式切割机允许以手动方式划线。所测算的两条对角线差△α=|α1-α2l,应符合 6.3.4 的要求。
图4数控切割机划线用规定图形 7.2.4数控式切割机割炬上下运动轨迹的垂直度按图6所示。在割炬的装夹部位安装一个百分表,在水平平台上放置一个外径 70 mm圆柱体(圆柱体的表面与端面垂直),使百分表测头压在圆柱体表面上。上下移动50mm,读出百分表最大差值应符合6.3.5的要求。 4
图5割炬纵向与横向运动轨迹垂直度的检验 JB/T 5102—2011
7.2.5割炬上下运动跟踪精度检验按图 7所示,在一斜放的平板上,按最大切割速度,使高度检测器做直径500mm圆周运动,读出最大差值,并与理论差值相比,应符合6.3.6的要求。
1 000
百分表;2一 -割炬装夹部位;3- 一圆柱体。 图6 割炬上下运动轨迹垂直度的检验
—割炬;2—— -割炬座;3- -百分表架;4- 百分表。

图7割炬上下运动跟踪精度检验
7.2.6直行式切割机按最大切割速度的 1/3、1/2和最大切割速度划直线,测直线度应符合6.3.7的要求。 7.2.7 直行式切割机用划线笔按最大工作宽度在纵向划出两条平行长线,用至少300 mm的直角尺在平行线上划一大于工作宽度的长方形,测量两对角线,算出的绝对值应符合6.3.8的要求。 7.2.8光电跟踪式和数控式切割机切割低碳钢试样的板厚范围为 16 mm~20 mm,按图8 所示切出带 30°倒角的图形,割后试样切割面应符合 6.3.9 的要求。
00S
30℃
30°
图8切割面质量检验图形
8验收规则
8.1坐标式切割机出厂前每台都应进行逐项检验,合格后方可出厂 8.2用户验收时,在用户指定的安装地点安装完毕后,可根据标准和用户协议对各项数据和性能进行检验和抽检,由用户现场监督,并可选用下列方式进行验收:
用户可根据有关检验机构出具的检验报告验收;用户可以委托有关检测机构代为验收。
8.3坐标式切割机的割炬上下运动轨迹的跟踪为选择项,若订货有此项,按6.3.6的规定验收。 8.4坐标式切割机割炬的自动点火为选择项,若订货有此项,按点火成功率98%为合格验收。
5
