ICS 75. 020 E12 备案号：35129—2012
SY
中华人民共和国石油天然气行业标准
SY/T61762012 代替SY/T6176—2004

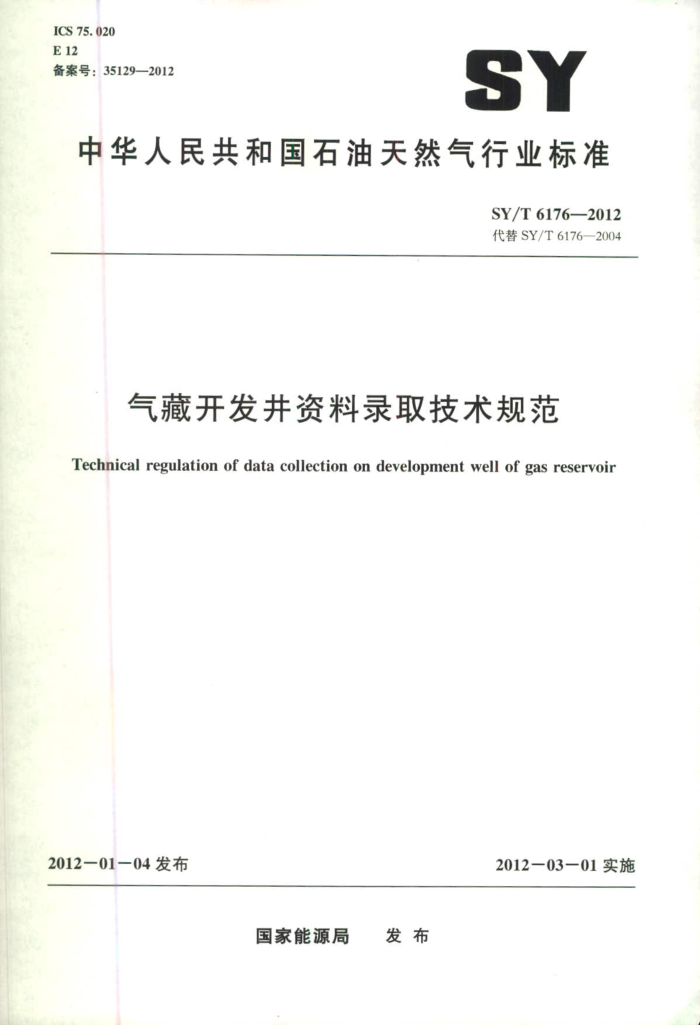

气藏开发井资料录取技术规范 Technical regulation of data collection on development well of gas reservoir
2012-01-04发布
2012—03—01实施
国家能源局 发布 SY/T6176—2012
目 次
前言
0
范围规范性引用文件目的和内容 3.1 目的 3.2 内容工作制度资料录取 4. 1 自喷井及间歇自喷井 4.2 排水采气工艺井 4.3 注气井 4.4 井下节流工艺井 4.5 气田水回注井压力 温度资料录取
2
3
5
5. 1 地层压力和温度 5.2 井底流动压力 5.3 井口压力和温度天然气、凝析油及水产量资料录取
6
6. 1 天然气计量 6.2 凝析油计量 6.3 水计量剖面监测资料录取 7.1生产井产出部面监测 7.2注气井注人剖面监测 7.3 气田水回注井吸水剖面监测 8天然气、凝析油、水分析资料录取 8.1天然气分析 8.2凝析油分析 8.3水分析气井试井资料录取
3
9
9. 1 测试井选择 9.2 试井时间选择 9. 3 试井资料录取 10 气水界面和边界监测资料录取 10.1 监测并选择
- SY/T61762012
10.2 监测井资料录取 11 开发井录取资料整理附录A（资料性附录） 气藏开发井录取资料整理图表格式
5
.........................0.
.5
...........
.........
6
....
I SY/T6176—2012
前言
本标准按照GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。
本标准代替SY/T6176一2004《气藏开发井资料录取技术规范》。：本标准与SY/T61762004相比，修订的主要内容如下：
修改了目次的内容；修改了“范围”，增加了注气井、气田水回注井，扩充了开发井的范围（见第1章）；修改了“规范性引用文件”（见第2章）；将“资料录取内容”修改为目的和内容（见第3章）；将“资料录取技术要求”、“工作制度”修改为“工作制度资料录取”，并增加了注气井、井下节流工艺井、气田水回注井的内容，删除了条目“生产井（观察井）开、关井时间”及 “液氮气举井”（见第4章；2004版第4章）；修改“地层压力或井口压力资料录取及温度监测资料录取”内容为“压力、温度资料录取”，并增加了井下节流工艺井、大斜度或水平井、气田水回注井的内容（见第5章）；将“天然气、凝析油及水产量资料录取”修改为“天然气、凝析油及水产量资料录取”，并删除了“气、油、水同产井计量”条目及内容（见第6章；2004年版的4.2.4)；修改“生产测井资料录取”为“剖面监测资料录取”，并增加了部分内容（见第7章）；修改“天然气、凝析油、水常规分析资料录取和天然气、凝析油高压物性分析资料录取”条目为“天然气、凝析油、水分析资料录取”，并修改和增补部分内容（见第8章）；修改“气井试井资料录取”为“气井试井资料录取”，并增加了部分内容（见第9章）；删除了“气井修井及增产措施资料录取”的条目和内容（见2004年版的4.9）；增加了“气水界面和边界监测资料录取”（见第10章）；修改“气井录取资料整理”为“开发井录取资料整理”（见第11章）；修改了井采气曲线的内容（见图A.1），增加井注气曲线（见图A.2）；修改了井采气单井日报表和月报表的内容，增加了气田水回注井月报表（见表A.1、表A.2 和表A.3)。
本标准由油气田开发专业标准化委员会（SAC/TC07）提出并归口。 本标准起草单位：中国石油西南油气田分公司勘探开发研究院。 本标准主要起草人：夏崇双、温庆、刘坤。 本标准代替了SY/T6176—2004。 SY/T6176—2004的历次版本发布情况为：
-SY/T6176—1995。
II SY/T6176—2012
气藏开发井资料录取技术规范
1范围
本标准规定了气藏开发井资料录取的内容及技术要求。 本标准适用于气藏生产井、观测井、注气井、气田水回注井。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T13610天然气的组成分析气相色谱法 GB/T21446用标准孔板流量计测量天然气流量 SY/T5154油气藏流体取样方法 SY/T5440天然气井试井技术规范 SY/T5523 油田水分析方法 SY/T5542油气藏流体物性分析方法
3目的和内容
3.1目的
气藏开发井资料录取是气田开发动态监测的基本要求，是气藏动态跟踪分析和气藏综合研究的基础数据和依据，是提高气田开发生产管理水平的基础工作。 3.2内容
气藏开发井资料录取的内容包括开发井工作制度、压力和温度资料、井流物产量、产液剖面资料、流体性质与组分资料、试井资料、气水界面和边界监测资料。
4工作制度资料录取
4.1自喷井及间歇自喷井 4.1.1油嘴控制采气井记录井号，开、关井时间。每10d检查一次孔眼直径、圆度，发现压力异常时，应立即检查、整改或更换油嘴，记录压力异常原因、整改情况和更换油嘴的起止时间、所换油嘴的直径。每小时记录一次生产压力、温度、产量，每班记录一次油嘴孔眼直径。 4.1.2角式节流阀控制采气井记录井号，开、关井时间。每月检查一次角式节流阀开度，发现异常时，应立即检查和整改，记录压力异常原因、整改情况。每小时记录一次生产压力、温度、产量，每班记录一次角式节流阀开度。
1 SY/T6176—2012
4.2排水采气工艺井 4.2.1泡沫排水采气井记录井号，开、关井时间。记录起泡剂名称、型号、规格，加人起泡剂起、 止时间及方式、使用浓度及用量，井口消泡剂名称、型号、规格，加入消泡剂起、止时间及方式、使用浓度及用量。每小时记录一次生产压力、温度、产量及井口控制开度。 4.2.2抽油机排水采气井记录井号，开、关井时间。记录抽油机的名称、型号，深井泵下人深度、 泵型、泵径、起停抽时间。每小时记录一次生产压力、温度、产量。 4.2.3气举排水采气井记录井号，开、 关井时间。记录气举方式，气举阀下人深度，气举起、停举时间、注气压力、注气量。每小时记录一次生产压力、温度、产量。 4.2.4柱塞排水采气井记录井号，开、关井时间。记录卡定器下人深度、柱塞直径、柱塞泵工作周期或排泄压力。每小时记录一次生产压力，温度、于产 4.2.5电潜泵排水采气井记录井号开、关井时间每小时记录一一次生产压力、温度、产量、电流、 频率。记录电潜泵规格、型号、泵挂深度，起、停泵时间，运转电流、频率。 4.2.6射流泵排水采气井记录井号，开、关井时间。记录射流泵井下装置类型，射流泵规格、型号，泵挂深度，起、停泵时间。每小时记录一次生产压力、温度、产量 4.2.7组合式排水工艺井记录井号，开、关井时间。排水工艺名称，按所选用的排水工艺要求分别记录。每小时记录一次生产压力、温度、产量。 4.3注气井
记录井号，注人流体、注人方式、流体注入起、止时间。 4.4井下节流工艺井 4.4.1记录井号，开、关并时间。每小时记录一次生产压力、温度，产量及井口控制开度。记录井下节流器类型、型号、下入井深、节流油嘴直径，节流器安装时间、起出时间，检查时间。 4.4.2发现井下节流工艺井井口压万异常时，记录出现压力异常时间及原因，记录整改情况或更换井下节流油嘴时间、嘴径。 4.5气田水回注井 4.5.1记录回注井井号，回注方式、回注层位、回注井中部深度。记录水源井井号、产水层位。 4.5.2记录回注泵台数、泵规格型号、泵扬程、泵排量、电机型号、电机功率。记录每台泵注水时间、泵停注起止时间。每小时记录 次注水量、排量、压力
5压力、温度资料录取
5.1地层压力和温度 5.1.1根据气藏特点，选取5%~10%具代表性的生产井作为定点测压井。在气藏开发初期录取密度相对较高，开发后期以定点测压井为主。使用精度0.05%以上的压力计测量地层压力，使用基本误差土0.1℃的温度计测定温度。 5.1.2大型气藏每年选择具有代表性的区块或开发单元关井测压，中小型气藏1年～2年安排一次全气藏关井测压。 5.1.3新钻开发井测量一次原始地层压力和温度。 5.1.4定点测压井1年～2年采取下压力计的方式，测量一次地层压力、井筒压力梯度和井底温度井筒温度梯度。非定点测压井可根据需要确定地层压力、井筒压力梯度和井底温度、井筒温度梯度测 2 SY/T6176—2012
量的频率。 5.1.5纯气井可通过测关井井口压力，计算地层压力。 5.1.6井下节流工艺井在每次更换井下节流器期间，采取下压力计的方式，测量一次地层压力、井筒压力梯度和井底温度、井筒温度梯度。 5.1.7大斜度井或水平井1年～2年测量一次人靶点地层压力、井筒压力梯度和井底温度、井筒温度梯度。 5.1.8观测井每月实测一次地层压力或根据生产需要确定测量频率。重点观测井采用井下永置式压力计连续测量气层压力和温度。 5.2# 井底流动压力 5.2.1定点测压井使用精度0.05%以上的压力计，采取下压力计的方式，1年～2年实测一次井底流动压力及井筒流动压力梯度 5.2.2纯气井可采用测井口压力，计算并底流动压力。 5.2.3井下节流工艺井在每次更换井下节流器期间，采取下压力计的方式，测量一次井底流动压力及井筒流动压力梯度。 5.2.4 大斜度井或水平井1年～2年测量一次入靶点井底流动压力及井筒流动压力梯度。 5.3 井口压力和温度 5.3. 1 生产井使用精度不低于1.5%的压力表，每小时记录一次生产油压值、套压值、关井油压、 关井套压和温度值。填写每日最高关井油压值、关井套压值，计算生产油压、套压平均值。生产井关井期间，记录每日最高关井油压、套压值，最低关井油压、套压值 5.3.2注气井每小时记录一次注人压力 温度，计算注人压力平均值。 5.3.3 气田水回注井使用精度不低于15%的压力表，每小时记录一次泵压、油压、套压值。填写每日最高泵压、油压、套压值、最低泵压、油压、套压值，计算泵压、油压、套压平均值。回注井关井期间，记录每日最高关井油压、套压值，最低关井油压、套压值。
6 天然气、凝析油及水产量资料录取
6.1 天然气计量
天然气计量资料录取技术要求见GB/T21446 6.2凝析油计量 6.2.1 凝析油计量系统每月清洗、检查一次记录每次检查的时间及结论。 6.2.2按计量器具及气井产凝析油量大小决定每次计量时间，每日连续计量或每日4h以上连续计量，计算折算日产凝析油量。如工作制度发生变化，应分段计量 6.3水计量 6.3.1 气井产出水计量系统每月清洗、检查一次，记录每次检查的时间及结论。 6.3.2按计量器具及气井产水量大小决定每次计量时间，每日连续计量或每日4h以上连续计量，计算折算日产水量。如工作制度发生变化，应分段计量。
3 SY/T6176—2012
7部面监测资料录取
7.1生产井产出剖面监测
多产层气藏、块状气藏，在投产初期有选择性地进行产出剖面测试，每年选择重点井测产出剖面。主要录取井号、层位、井段、测时间、测井仪器型号或测井系列、流体性质、流体密度、压力、温度、产量等资料。 7.2注气井注入剖面监测
循环注气开采的凝析气藏，根据生产需要定期对注气井进行注人剖面测试。 7.3 气田水回注井吸水剖面监测
根据生产需要定期对气田水回注井进行吸水剖面测试。
8天然气、凝析油、水分析资料录取
8.1天然气分析 8.1.1天然气取样方法见SY/T5154。高含硫天然气在气井产量测试稳定和酸液排尽后，采用钢瓶取样法，即将清洗干净的不锈钢瓶用不锈钢管与现场取样口相连，保持输出压力不高于钢瓶耐压值的 70%取样。天然气高压物性取样见SY/T5542。 8.1.2气藏生产过程中每年进行一次全组分分析，凝析气藏选择有代表性的气井每月进行一次全组分分析，注气井每月进行一次全组分分析。 8.1.3气藏投产初期选择有代表性的重点气井进行高压物性取样分析，凝析气藏选择有代表性的气并每半年进行一次高压物性取样分析。 8.1.4酸性气藏选择有代表性的气井每半年测一次H2S和CO,含量。 8.1.5天然气气样分析方法见GB/T13610，天然气高压物性分析方法见SY/T5542 8.2凝析油分析 8.2.1凝析气藏选择有代表性的气井每月取样一次进行组分分析，取样部位、取样条件、取样方法以及操作步骤见SY/T5154。 8.2.2、凝析油分析内容包括密度、黏度、凝固点、含胶量、饱和烃含量、芳香烃含量、馏程。对含硫凝析油样，加做总硫、硫醇型硫、硫化氢含量分析。 8.2.3凝析油分析方法见SY/T5542。 8.3水分析 8.3.1取样方法见SY/T5523。 8.3.2气藏产水气井至少每半年取样和分析一次全组分，气井水气比明显上升时，应加密氯离子、 水样全组分分析。 8.3.3水样分析内容及方法见SY/T5523。
