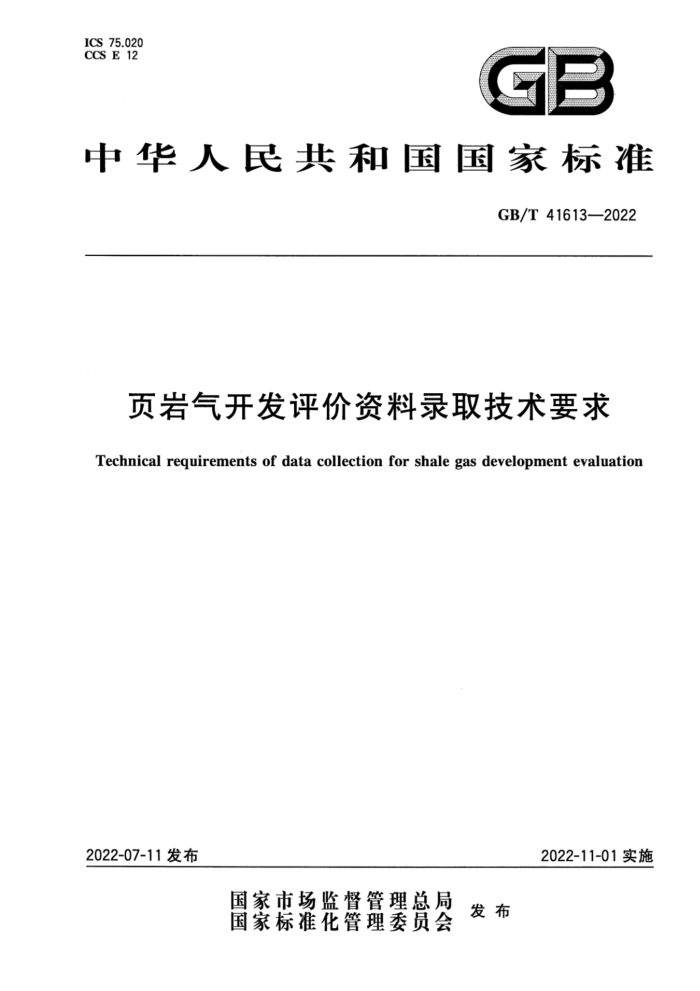

ICS 75.020 CCS E 12
gP
中华人民共和国国家标准
GB/T416132022
页岩气开发评价资料录取技术要求
Technical requirements of data collection for shale gas development evaluation
2022-11-01实施
2022-07-11发布
国家市场监督管理总局国家标准化管理委员会
发布 GB/T41613—2022
次
目
前言
T
范围 2 规范性引用文件 3 术语和定义
1
原则资料录取内容及技术要求 5.1 地质 5.2 钻井 5.3 压裂 5.4 开发生产 5.5 地面集输 5.6 安全环保 5.7 经济评价 6 资料管理
4
5
00800000080810
T GB/T41613—2022
前言
本文件按照GB/T1.1-2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由全国天然气标准化技术委员会（SAC/TC244）提出并归口。 本文件起草单位：中国石油天然气股份有限公司西南油气田分公司页岩气研究院、中国石油天然气
股份有限公司西南油气田分公司、中国石油天然气股份有限公司长庆油田分公司、中国石油天然气股份有限公司长庆油田分公司勘探开发研究院.中国石油天然气股份有限公司西南油气田分公司安全环保与技术监督研究院、中国石油化工股份有限公司石油工程技术研究院、中国石油工程建设有限公司西南分公司、中国石油天然气股份有限公司西南油气田分公司天然气经济研究所、中国石油天然气股份有限公司西南油气田分公司工程技术研究院、中海油能源发展股份有限公司工程技术分公司、中国石油化工股份有限公司华东油气分公司、中国石油天然气股份有限公司长庆油田分公司第一采油厂、陕西延长石油（集团）有限责任公司研究院、中国石油天然气股份有限公司西南油气田分公司勘探开发研究院、中国石油化工股份有限公司石油勘探开发研究院。
本文件主要起草人：谢维扬、陈更生、吴建发、张鉴、李武广、杨琼警、周小金、陈丽清、乐宏、冯炎松、 钟成旭、唐春凌、焦艳军、王志战、庞伟、咎林峰、王俊、陈家晓、周玮、谭伟雄、梅俊伟、长颜、马猛、王晖、 孙建博、陈凤、刘义成、胡小虎、刘明、邸云婷。
亚 GB/T41613—2022
页岩气开发评价资料录取技术要求
1范围
本文件规定了页岩气开发评价资料录取的原则、内容和技术要求。 本文件适用于页岩气全生命周期的开发评价资料录取。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中。注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB12348工业企业厂界环境噪声排放标准 GB12523建筑施工场界环境噪声排放标准 GB/T31483页岩气地质评价方法 GB/T33583陆上石油地震勘探资料采集技术规程 GB37822挥发性有机物无组织排放控制标准 GB/T50493石油化工可燃气体和有毒气体检测报警设计标准 HJ/T55大气污染物无组织排放监测技术导则 HI610环境影响评价技术导则地下水环境 NB/T102511 页岩气井微注测试技术规范 NB/T14002.4 页岩气储层改造第4部分：水平井泵送桥塞-射孔联作技术推荐作法 NB/T14002.5 页岩气储层改造第5部分：水平井钻磨桥塞作业要求 NB/T14025 页岩气井试井技术规范 NB/T140261 页岩气水平井地质导向技术要求 SY/T5788.2 油气探井气测录井规范 SY/T5788.3 油气井地质录井规范 SY/T6127油气水井井下作业资料录取项目规范 SY/T6176 气藏开发井资料录取技术规范 SY/T6177 气田开发方案及调整方案经济评价技术要求 SY/T7070 微地震井中监测技术规程 SY/T7372 微地震地面监测技术规程 SY/T7420 X射线荧光光谱元素录井规范
3术语和定义
本文件没有需要界定的术语和定义。
4原则
以全面系统、动静结合、及时准确为原则录取页岩气全生命周期开发评价资料。
1 GB/T41613—2022
全面系统：技术要求需适应不同作业单位、不同工艺方式、不同上产节奏等情况。 动静结合：技术要求需结合多学科，多部门、多领域静动态数据、参数和资料情况。 及时准确：技术要求需满足资料录最的及时性准确性，普适性。
5资料录取内容及技术要求
5.1地质 5.1.1参数井
考虑代表性和覆盖率，部署一定数量参数井，对于地质情况复杂、非均质性强的区块应适当加大参数井的密度，以满足页岩气开发评价需求为原则录取相关资料，参数井间距宜小于10km。 5.1.2取心
参数井在目的层段（包括顶底界）应开展连续取心，收获率80%以上：宜分段开展以下三类岩心描述：
a): 岩石类型描述包括岩性、颜色、有机质含量、与稀盐酸反应情况； b) 沉积特征描述包括岩石结构，沉积构造、古生物化石、放射性能谱和元素含量； c） 岩石力学描述包括岩心天然裂缝的数量产状，充填物类型、岩石压痕、杨氏模量，箔松比及地
应力等。
5.1.3录井
页岩气录井通常分为以下四个类别： a) 钻时录井资料录取间距宜为0.5m或1m?具体要求应按SY/T5788.3执行： b）气测录井包括全烃含量、Cl、Cz、CsCa、Cs及Cs+的含量，间距宜为0.5m或1m具体要求应
按SY/T5788.2执行： c) 岩屑录井包括岩屑的岩石类型、颜色、成分、化石及含有物、物理性质、结构、构造、与稀盐酸反
应情况，含油气情况，间距宜为2m或4m，具体要求应按SY/T5788.3执行 ds 元素录井应录取Na.Mg-Al等元素的相对百分含量，直井段取样间距宜为1m.水平段取样间
距宜为2m，具体要求应按SY/T7420执行。
5.1.4测井
页岩气测并针对不同并段，通常分为以下两个类别： a）直井段测井包括常规测井、能谱测井、元素俘获测井（ECS、微电阻率扫描成像测井（FMI)、声
波扫描测井（DSI）、核磁共振测井（NMR）等； b) 水平段测井主要录取常规测井和固井质量测井资料，还应根据水平段的地质特点开展能谱测
井，交叉偶极声波扫描测井DSI）等。
5.1.5地震
三维地震资料宜采用宽/全方位，高覆盖，长排列，小面元进行采集，部署密度宜小于或等于20m× 20m，频率宜高于30Hz，采集参数设计应按照GB/T33583执行。
受地表等条件限制，不能开展三维地震的地区，应实施高密度测网二维地震，测网宜小于2km× 4 km。
2 GB/T41613—2022
5.1.6实验分析
页岩气实验分析主要有以下七个类别： a）地球化学实验包括总有机碳含量、有机质类型、成熟度和热解分析等： b）岩石矿物实验包括薄片鉴定、矿物组分分析，黏土矿物组成等； c）岩石物性实验包括孔隙度、渗透率、含水饱和度、密度、压汞、铸体薄片、电镜扫描、电子计算机
断层扫描、核磁共振等； d）含气性实验包括现场含气量测试和等温吸附实验； e）岩石力学实验包括三轴抗压、单轴抗压、地应力分析，取样间隔宜为每米1块； f》流体性质实验包括天然气组分、密度、相对密度、黏度、气体偏差系数、体积系数、返排液组
分等；名）渗流力学及物理实验包括微观流动实验、应力敏感实验、返排机理实验等。 录取资料具体要求应按GB/T31483执行。
5.2钻井 5.2.1基础数据
录取井位信息、钻机及相关设备参数、井身结构、井身质量、固井质量等。 5.2.2过程资料
录取钻头、钻具组合、钻进参数、钻时数据、测斜数据、钻井液性能、完井液性能、事故复杂描述等。 5.2.3地质导向
录取实钻靶体位置、水平段靶前距、人靶点、出靶点、水平段长度、井轨迹数据、地质导向报告等。人靶点，出靶点数据应包括测深，垂深、井斜方位，地层温度等，具体要求应按NB/T14026执行。 5.3压裂 5.3.1泵送与射孔
录取泵送液量、泵送压力、泵送排量，桥塞坐封位置，射孔位置，射孔参数等资料，具体要求应按 NB/T14002.4执行。 5.3.2压裂作业
录取压裂改造层段、压裂段数与簇数、压裂规模、施工排量、射孔参数、泵注时间、地面管线、井口装置试压、人井材料等，具体要求应按SY/T6127执行。 5.3.3现场监测
微注测试录取压力、流体类型、密度、压缩系数、黏度、施工排量、泵注总液量等资料，具体要求应按 NB/T10251执行。
微地震监测录取监测方式、监测位置，监测时间等资料，具体要求应按SY/T7070.SY/T7372 执行。 5.3.4桥塞钻磨
录取钻磨工具串、钻磨压力、钻磨时间、泵注排量、循环液体性能等资料，具体要求应按NB/T14002.5
3 GB/T41613—2022
执行。 5.4开发生产 5.4.1测试
录取每一个工作制度下的气、水和凝析油产量、井口油/套压力、温度、油嘴尺寸，录取间隔宜不超过 1 h. 5.4.2生产
录取气/液产量、日生产时间、井口油/套压力和温度、放空气量、生产制度等资料，录取间隔宜不超过24h，具体要求应按SY/T6176执行。 5.4.3采气工艺
页岩气井主要实施以下五个类别的采气工艺措施。 a）生产管柱主要录取管柱尺寸、材质钢级、下人深度等。 b) 柱塞工艺井主要录取柱塞卡定装置下人深度、柱塞类型及规格。录取每周期开、关运行时刻、
开关前压力情况，每周期柱塞运行时间、生产时间。 c) 泡排工艺井主要录取人井起泡剂名称、型号、规格，加入起泡剂起、止时间及方式（固体棒投人、
液体罐注或泵注）、使用浓度及用量，并口消泡剂名称、使用浓度及用量（剂量）。
d）气举工艺井主要录取气举方式，气举起、停举时间。 e）井口增压主要录取增压方式、压缩机规格参数。
5.4.4动态监测
生产过程中宜开展产气剖面测试、压力恢复试井、井间连通性测试、井筒梯度测试、气体组分等监测，录取相关资料，具体要求应按SY/T6176.NB/T14025执行。 5.5 地面集输 5.5.1自然条件
录取地形地貌、气象、水文、曾发生地震烈度等资料。 5.5.2工程依托条件
录取当地管网、净化工程、交通、电力、通信建设现状情况及消防依托等资料。 5.5.3辅助生产条件
录取回注井井位、回注压力、回注规模等资料。 5.6安全环保 5.6.1返排液
录取返排量、回用量和处理处置量资料，返排液指标包含矿化度、硬度、铁离子含量、悬浮固体含量、 pH值、硫酸盐还原菌、铁细菌和腐生菌含量监测数据。 5.6.2固体废物
录取种类、产生量、流向、贮存、处置等资料。
4
