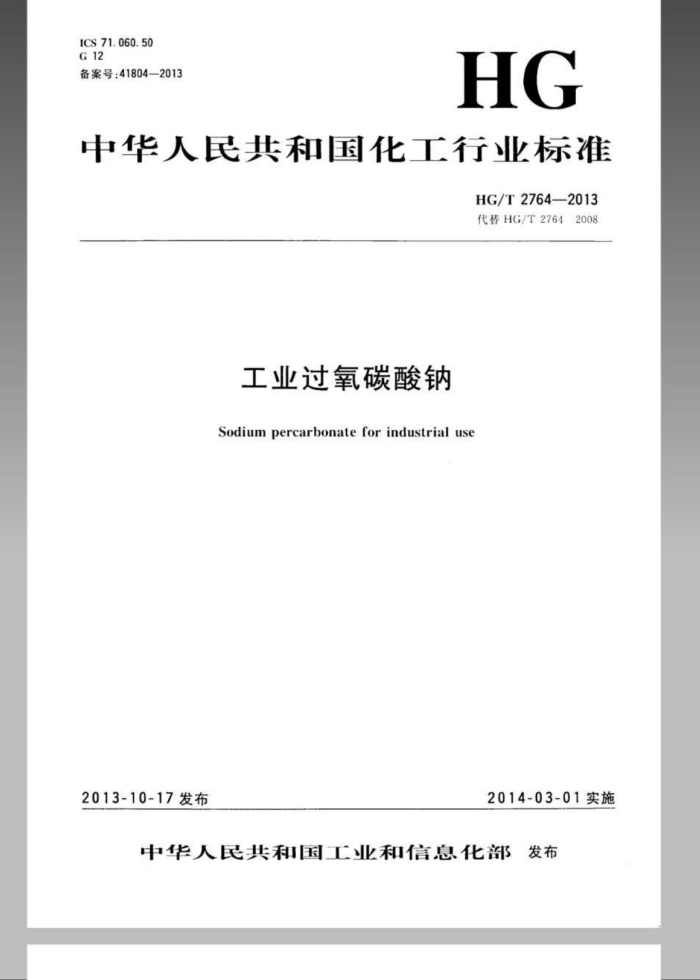

ICS 71.060.50 G 12 备案号：418042013
HG
中华人民共和国化工行业标准
HG/T2764—2013 代替HG/T27642008
工业过氧碳酸钠
Sodium percarbonate for industrial use
2013-10-17发布
2014-03-01实施
中华人民共和国工业和信息化部发布 HG/T2764—2013
前 言
本标准按照GB/T1.1 2009给出的规则起草，本标准代替HG/T2761 2008工业过氧碳酸钠》，与HG/T2761 2008相比·除编辑性修改外
主要技术变化如下：
指标参数相应调整：低氧型活性氧含量由11.0%~13.0%，调整为不小于10.0%；水分指标由不大于2.0%，调整为不大于1.0%：热稳定性指标由不小于90%.调整为不小于70%：包衣型湿稳定性指标由不小于30%.调整为不小于50%（2008年版的5.2、本版的5.2）修改了水分试验方法（2008年版的6.6.本版的6.6）。 修改了热稳定性试验方法（2008年版的6.9，本版的6.9）。
本标准由中国石油和化学工业联合会提出：本标准由全国化学标准化技术委员会无机化工分会（SAC/TC63/SCI）归口，本标准起草单位：浙江金科过氧化物股份有限公司、宏业生化股份有限公司，中海油天津化工研究
设计院、青岛碱业股份有限公司、无锡市万马化工有限公司、国家无机盐产品质量监督检验中心。
本标准主要起草人：章伟新、陈志勇、李胜利、赵美敬、窦在英、吴荣庆、宋建德本标准所代替标准的历次版本发布情况：
HG/T27641996.HG/T27612008.
I HG/T2764—2013
工业过氧碳酸钠
1范围
本标准规定了工业过氧碳酸钠的分型、要求、试验方法、检验规则、标志、标签、包装、运输、贮存和安全。
本标准主要适用于添加在洗涤剂中作为漂白剂、杀菌剂。也可作为金属表面处理剂、氧气发生剂和纺织工业中的整染剂等的工业过氧碳酸钠。 2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件，凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB190危险货物包装标志 GB/T 191 2008 包装储运图示标志 GB/T3049 2006 工业用化工产品，铁含量测定的通用方法 1.10-菲哆啉分光光度法 GB/T 6678 化工产品采样总则 GB/T6682 2008 分析实验室用水规格和试验方法 GB/T 8170 数值修约规则与极限数值的表示和判定 GB12463 2009 危险货物运输包装通用技术条件 GB 19432 2009 危险货物大包装检验安全规范 GB/T23769 2009 无机化工产品水溶液中pH值测定通用方法 GB/T 23771 2009 无机化工产品中堆积密度的测定 HG/T3696.1 无机化工产品 化学分析用标准落液、制剂及制品的制备 第1部分：标准满定
溶液的制备
HG/T3696.2 无机化工产品 化学分析用标准溶液、制剂及制品的制备 第2部分：杂质标准溶液的制备
HG/T3696.3 3无机化工产品 化学分析用标准溶液、制剂及制品的制备 第3部分：制剂及制品的制备 3分子式和相对分子质量
分子式：2NazCO·3HzO2 相对分子质量：313.97（按2011年国际相对原子质量）
4分型
工业过氧碳酸钠分为三种型号：非包衣型、包衣型、低氧型。 5要求 5.1外观：白色结晶或颗粒状固体。 5.2 工业过氧碳酸钠按本标准规定的试验方法检测应符合表1技术要求。
- HG/T2764—2013
表1 技术要求
市
指 标包衣型 13.0 0. 001 5 1.0 0.40~1.20 10,0~11.0
项 目
非包衣型 13.5 0, 001 5 1.0 0.40~1.20 10.0~11.0
低氧型 10, 0 0, 001 5 1.0 0.40~1.20 10.011.0
活性氧（0)w/y 铁（Fe)/% 水分（60℃）w/% 堆积密度/（g/ml.） pH(30g/L水溶液）热稳定性（90t.21h)/% 混稳定性/% 总磷（以P0计）u/%
2 < <
70
70 50 0.8
70
M A <
0.8
0.8
6试验方法 6.1警告
本试验方法中使用的部分试剂具有毒性或腐蚀性，操作时须小心谨慎！如避到皮肤上应立即用水冲洗，严重者应立即治疗。 6.2一般规定
本标准所用试剂和水，在没有注明其他要求时.均指分析纯试剂和GB/T66822008中规定的二
级水.试验中所用标准滴定溶液、杂质标准济液、制剂及制品·在没有注明其他要求时，均按 HG/T3696.1.HG/T3696.2、HG/T3696.3的规定制备。 6.3外观检验
在自然光下，于白色衬底的表面皿或白瓷板上用月视法判定外观， 6.4活性氧含量的测定 6.4.1方法提要
试料溶于水后分解成碳酸钠和过氧化氢，用硫酸中和碳酸钠并使溶液呈酸性。在酸性条件下，过氧化氢与高锰酸钾发生氧化还原反应，根据高锰酸钾标准滴定溶液的消耗量，确定活性氧含量。反应式如下：
2KMnO,+3HzS0,+5H202KzS0,+2MnS0;+50,++8Hz0)
6.4.2试剂 6.4.2.1 硫酸溶液：1+3 6.4.2.2 高锰酸钾标准滴定溶液：c KMnO.)0.1mol/L, 6.4.3分析步骤
称取约5g试样.精确至0.0002g，置于250mL烧杯中。加少量水润湿，加人约25mL硫酸溶液使试样全部溶解。将试验溶液全部转移至500mlL容量瓶中，用水稀释至刻度，摇匀。移取20.00mlL 试验溶液，置于维形瓶中，用高锰酸钾标准滴定溶液滴定至溶液呈粉红色，并在30内不视色即为终点。
同时进行空白试验。空白试验除不加试样外其他操作及加人试剂的种类和量（标准滴定溶液除外）与测定试验相同。 6.4.4结果计算
活性氧含量以氧(O)的质量分数w计，按公式(1)计算：
/(V=0)00M×100%
..........(.)
-.- +..+-+.
m×20/500
2 HG/T2764—2013
式中： V 滴定试验溶液所消耗的高锰酸钾标准滴定溶液的体积的数值，单位为毫升（mL）； V. 空白试验所消耗的高锰酸钾标准滴定溶液的体积的数值，单位为毫升（mL）：
高锰酸钾标准滴定溶液浓度的准确数值.单位为摩尔每升（mol/L）：
m 试料质量的数值，单位为克（g）； M 氧（ 0）的摩尔质量的数值，单位为克每摩尔（g/mol)（M=7.998）。 取平行测定结果的算术平均值为测定结果，两次平行测定结果的绝对差值不大于0.1%。
6.5铁含量的测定 6.5.1方法提要
用抗坏血酸将试液中的价铁还原成二价铁·在pH值为2～9时，二价铁离子可与邻非啰啉生成橙红色络合物，使用分光光度计，于最大吸收波长510nm处测量其吸光度， 6.5.2试剂 6.5.2.1高锰酸钾标准滴定溶液：c KMnO,0.1mol/L. 6.5.2.2其他试剂同GB/T30192006第1章。 6.5.3仪器、设备
分光光度计：配有1cm比色血. 6.5.4分析步骤 6.5.4.1工作曲线的绘制
按GB/T3019 2006中6.3的规定.使用1cm比色，绘制铁含量为10μg~100μg的工作曲线 6.5.4.2测定
称取约2g试样.精确至0.01g，置于150ml.烧杯中。加人20mL水溶解.加热使溶液微沸并蒸发至约10mL，冷却后.用盐酸溶液调整溶液至pH值为2~3.滴加高锰酸钾标准滴定溶液，至溶液呈浅粉色，以下按GB/T30492006中6.1的规定从“必要时.加水至60mL..….”开始进行操作。同时同样处理空白试验溶液。从工作曲线上查出相应的铁的质量。 6.5.5结果计算
铁含量以铁（Fe）的质量分数w计.按公式（2）计算：
(m.,)/ 0100 ..
.......(2)
川
式中： mi 从工作曲线上查出的试验溶液中铁的质量的数值，单位为毫克（mg）： mn 从工作曲线上查出的空白试验溶液中铁的质量的数值.单位为毫克（mg）： m 试料质量的数值.单位为克（g），取平行测定结果的算术平均值为测定结果，两次平行测定结果的绝对差值不大于0.0005%。
6.6水分的测定 6.6.1方法提要
试料在60的真空干煤燥箱中放置2h后取出，计算得出水分。 6.6.2仪器、设备 6.6.2.1称量瓶：$50mm×30mm， 6.6.2.2真空泵。 6.6.2.3真空表：-0.1MPa 6.6.2.4真空干燥箱：温度能控制在60℃土2℃ 6.6.3分析步骤
3 HG/T27642013
用已在一0.08MPa～-0.09MPa（真空表读数）和60℃士2℃的真空干燥箱中干燥至质量恒定的称量瓶，称取约2g试样，精确至0.0002g。慢慢摇动称量瓶使试料厚度均匀，放人真空干燥箱中用真空泵抽取真空一0.08MPa一0.09MPa（真空表读数），并保持此真空度.在60℃±2C条件下.放置 2h.取出冷却至室温称量 6.6.4 结果计算
水分以质量分数ws计，按公式(3)计算：
-m2x100 %..
"(3)
m
中： m 干燥前试料和称量瓶质量的数值，单位为克（g）： M 干燥后试料和称量瓶质量的数值，单位为克（g）：
试料质量的数值，单位为克（g）。
m 取平行测定结果的算术平均值为测定结果，两次平行测定结果的绝对差值不大于0.2%，
6.7 堆积密度的测定
按照GB/T237712009中的规定进行测定。 取平行测定结果的算术平均值为测定结果，两次平行测定结果的绝对差值不大于0.02g/ml。
6.8pH的测定 6.8.1 仪器、设备
酸度计：精度为0.02pH单位， 6.8.2分析步骤
称取3.00g士0.01g试样，置于150mL烧杯中，加人约25的100mL无二氧化碳的水，待试样溶解后，以下按GB/T23769 2009中8.3的规定进行测定 6.9热稳定性的测定 6.9.1方提要
试料在90士2条件下烘21h后.得出的活性氧含量与在常温下测定的活性氧含量之比，印为试料的热稳定性 6.9.2仪器、设备 6.9.2.1具塞试管：50ml 6.9.2.2电热恒温干煤箱：温度能控制在90±2℃. 6.9.3分析步骤
称取50g试样，精确至0.1g，置于试管中，盖上塞子，放在试管架中，置于电热恒温干燥箱中，在 90℃±2℃条件下烘21h，取出冷却后，倒置于烧杯中，摇匀，以下按6.41.3中的规定测定活性氧含量按6.4.4中的规定计算活性氧含量，以计。 6.9.4结果计算
热稳定性以计，按公式（4)计算：
W×100%
(4)
us
......
.-.+++.+:
式中： w- 按6.9.3条测得的烘24h后的活性氧含量的数值，以%表示： j 按6.4.3条测得的活性氧含量的数值，以%表示。 W是取平行测定结果的算术平均值为测定结果，两次平行测定结果的绝对差值不大于0.2%。
6.10 湿稳定性的测定 4 HG/T2764—2013
6.10.1方法提要
试料在一定温度和湿度下，失去部分活性氧，确定剩余的活性氧含量与在常温下测定的活性氧含量之比，即为试料的湿稳定性。 6.10.2试剂 6.10.2.1硫酸溶液：1+3。 6.10.2.2 4A沸石（在电热恒温干燥箱中，于温度105℃~110℃条件下.干燥至质量恒定的4A沸石）。 6.10.2.3 高锰酸钾标准滴定溶液：c KMnO,)0.1mol/L 6.10.2.4 氯化钾饱和溶液：按表2要求配制，以制备相对湿度的空气。
表2
相对混度/% 氧化钾溶液浓度/% 环境温度/℃
约83 饱和溶液 32+2
6.10.3 仪器、设备 6.10.3.1带盖的塑料瓶：100mL。 6.10.3.2培养m：85mm 6.10.3.3 柱形铁块：3kg。 6.10.3.4 密闭容器：4185mm。 6.10.3.5电热恒温干燥箱：温度能控制在32℃土2℃ 6.10.4分析步骤
按表2要求配制氯化钾饱和溶液，氯化钾饱和溶液的用量为每一试样100mL以上。置于密闭容器中，每个密闭容器中最多放置2个培养，使密闭容器内保持RH83%的相对湿度。
称取约15g试样.精确至0.01g，再称取约15g4A沸石.精确至0.01g.两者放人带盖的塑料瓶中，用力上下摇动30次，使之混合均匀。将上述混合均勾的试料置于培养血中，压平（柱形铁块压 10s）。将培养皿放人密闭容器中，将密闭容器置于电热恒温干燥箱中，在32℃土2℃条件下放置18h 后，将培养血内全部试料置于1000mL烧杯中，加人约100mL硫酸溶液，以及400ml水，搅拌使其溶解，全部转移至1000mL容量瓶中，用水稀释至刻度，摇匀。
移取25.00mL上述溶液，置于250mL锥形瓶中，加人25mL硫酸溶液，用高锰酸钾标准滴定溶液滴定至溶液呈粉红色，并在30s内不褪色即为终点。
同时进行空白试验。空白试验除不加试样外其他操作及加人试剂的种类和量（标准滴定溶液除外）与测定试验相同。 6.10.5结果计算
湿稳定性以计：按公式（5）计算：
[(V-V.)/1000]cM
mX25/1000
X100%.
(5)
wg
wi/100
式中： V- 滴定试验溶液所消耗的高锰酸钾标准滴定溶液的体积的数值，单位为毫升（mL）； Vo-- 空白试验所消耗的高锰酸钾标准滴定溶液的体积的数值，单位为毫升（mL）；
高锰酸钾标准滴定溶液浓度的准确数值，单位为尔每升（mol/L）：试料质量的数值，单位为克（g）：氧(O)的摩尔质量的数值，单位为克每摩尔（g/mol)（M=7.998)；
C- m
M HG/T2764—2013
u 按6.4.3条测得的活性氧含量数值，以%表示。 取平行测定结果的算术平均值为测定结果，两次平行测定结果的绝对差值不大于1.5%
6.11总磷含量的测定 6.11.1方法提要
试验溶液加热赶净活性氧后，取一定体积的试验溶液加人钼酸铵硫酸溶液和抗坏血酸溶液，在混水浴中加热45min.聚磷酸盐水解成正磷酸盐并生成磷钼蓝，使用分光光度计，于最大吸收波长650nm 处测量其吸光度， 6.11.2试剂 6.11.2.1钼酸铵-硫酸溶液；
称取约7.2g四水合钼酸铵精确至0.01g，置于500ml.烧杯中，加人400ml.10mol/L硫酸液，全部转移至1000ml.容量瓶中.用水稀释至刻度.摇匀。此溶液中硫酸（H,SO)）浓度为 1mol/L，含氧化销（Mo0）6g/l. 6.11.2.2抗坏血酸溶液：25g/L
称取约2.5g抗坏血酸，精确至0.01g.置于150ml.烧杯中，加人100mL水溶解.贮存于棕色玻璃瓶中.放于冰箱内保存，保质期2d~3d. 6.11.2.3五氧化二磷标准储备溶液：1ml.溶液含五氧化二磷（Ps0)）1.00mg1
称取在110℃电热恒温干燥箱中干煤燥2h的磷酸二氢钾1.917g，精确至0.0002g·加水溶解，全部转移至1000mL容量瓶中.用水稀释至度.摇匀 6.11.2.4 h氧化二磷标准溶液：1ml.溶液含五氧化二磷（Pz0）0.010mg；
移取1.00ml按6.11.2.3要求配制的五氧化二磷标准储备溶液，置于100mL容量瓶中，用水稀释至刻度，摇匀，该溶液现用现配， 6.11.3仪器、设备 6.11.3.1沸水浴， 6.11.3.2分光光度计：配有2cm比色厘 6.11.4分析步骤 6.11.4.1 工作曲线的绘制
取6个100mL烧杯.用移液管分别加入0.00mL，2.00mL、4.00mL、6.00mL、8.00mL、 10.00ml五氧化二磷标准溶液，加水至约25mL加人10mL钼酸铵-硫酸溶液和2mL抗坏血酸溶液·置于沸水浴中加热45min.冷却。 全部转移至100mL容量瓶中.用水稀释至刻度·摇匀。使用2cm 比色Ⅲ.以水作参比溶液·在分光光度计上于波长650nm处测其吸光度，从每个标准比色液的吸光度中减去空白溶液的吸光度，以五氧化二确的质量为横坐标，所对应的吸光度为纵坐标，绘制工作曲线。 6.11.4.2测定
称取约1g试样、精确至0.0002g?置于150ml烧杯中。用水溶解并加热赶净活性氧后.冷却全部转移至500ml容量瓶中，用水稀释至刻度，摇匀，移取5.00mL上述溶液，置于100mL烧杯中，加15mL水，以下按6.11.4.1中的规定从“加人10mL铝酸铵硫酸溶液."开始进行操作。同时同样处理空白试验溶液。从工作曲线上查出相应的五氧化二磷质量。 6.11.5 结果计算
总磷含量以五氧化二磷（P2s）的质量分数W计，按公式（6）计算：
(ml-me)/1000
×100% +............
.. (6)
07=
mX5/500
式中： m 从工作曲线上查出的试验溶液中五氧化二磷质量的数值，单位为毫克（mg）； mo 从工作曲线上查出的空白试验溶液中五氧化二磷质量的数值，单位为毫克（mg）；
i0.
