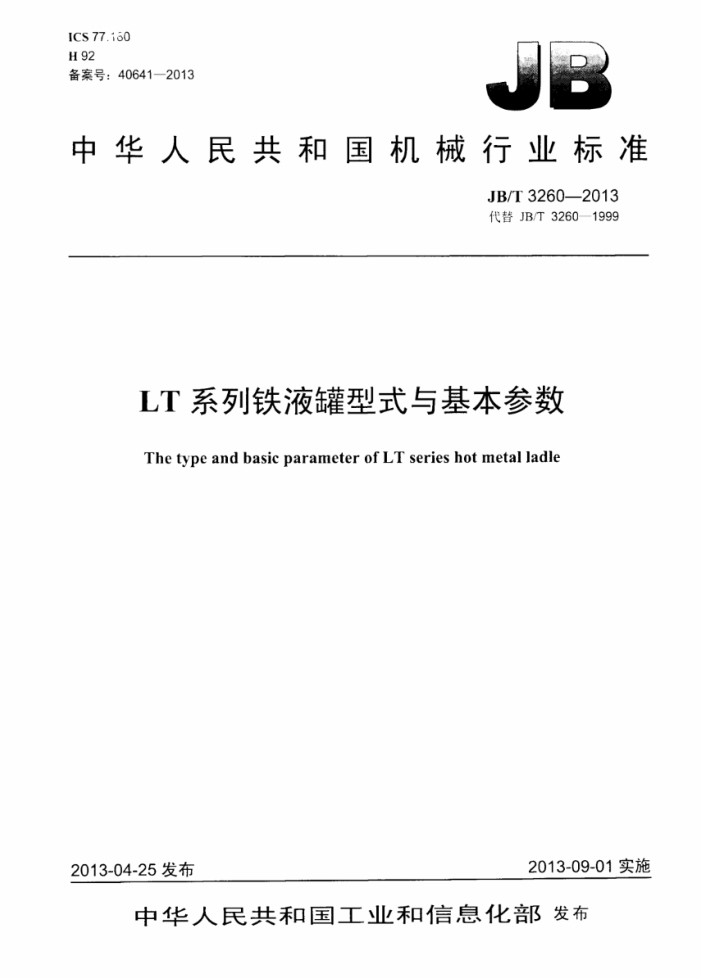

ICS 77.160 H92 备案号：40641—2013
中华人民共和国机械行业标准
JB/T3260—2013 代替JB/T3260—1999
LT系列铁液罐型式与基本参数
The type and basic parameter of LT series hot metal ladle
2013-09-01实施
2013-04-25发布
中华人民共和国工业和信息化部发布 JB/T32602013
目 次
前言.. 1 范围... 2 术语和定义 3型式与基本参数. 3.1型式. 3.2 基本参数... 3.3 型号标记... 图1 碟形封头底铁液罐图2 平封头底铁液罐表1 铁液罐基本尺参数表2 铁液罐基本性能参数
1
二
....... 2 JB/T32602013
前言
本标准按照GB/T1.1—2009给出的规则起带。 本标准代替JB/T3260—1999《LTG系列铁液罐型式与基本参数》，与JB/T3260—1999相LIE要技术
变化如下：
对标准名称做了修改，“LTG”更改为“LT”，意为“炼铁；一增加“公称容量、净空高度、安全容量”术语和定义：一2.1铁液罐的型式分为碟形封头底铁液罐及平封头底铁液罐：一取消原图1，增加图1碟形封头底铁液罐。图2平封头底铁液罐：一铁液罐型式图中增加扒渣小嘴：图及图2中增加尺小代号“H”“L”“E”“A”
2.2中表1拆分为表1铁液罐基本尺寸参数和表2铁液罐基本性能参数，原参数代号“^”变更为 "A": 新增表1增加参数代号“A,"“H”“L”“E”及相应参数：新增表1、表2中增加“LT-100-1”"LT-180-1"LT-210-1”“LT-260-1”“LT-300-1”J巧及相关参数：一新增表2中，“铁液装入量”变更为“公称容量”，“白重”变更为“自身质量”，同增加“净
空高度”“安全容量”项目及参数：一根据罐底的不同型式，在参数表中增加代号“DF”或“PF"：一在型号标记中增加示例2，并增加罐底型式代号，规格说明由“装铁水量”更改为“公称容量”。 本标准由中国机械工业联合会提出。 本标准由全国冶金设备标准化技术委员会（SAC/TC409）归口。 本标准起草单位：大连华锐重工集团股份有限公司。 本标准上要起草人：周海东、吕晓宁、刘红伟。 本标准所代替标准的历次版本发布情况为：
JB/T3260—1983,JB/T3260—1999。
II JB/T3260——2013
LT系列铁液罐型式与基本参数
1范围
本标准规定了LT型铁液靠的型式与基本参数。 本标准适用了LT系列铁液罐。
2术语和定义
下列术语和定义适用本文件。
2.1
公称容量nominal capacity 铁液罐在正常使用条件下所规定的铁液装入量，
2.2
净空高度headroom 铁液罐在公称容量状态下，铁液液面至罐口平面之间的距离
2.3
安全容量 safety capacity 铁液罐在安全使用的前提下所允许承载的最大铁液量。
3型式与基本参数
3.1型式
铁液罐型式分为：
碟形封头底铁液罐，结构型式如图1所示：
图1碟形封头底铁液罐 JB/T32602013
平封头底铁液罐，结构型式如图2所示。
L 门
EH
图2 平封头底铁液罐
3.2 2基本参数
LT系列铁液罐的基本尺少参数见表1， 基本性能参数见表2.
表1 铁液罐基本尺寸参数
乱位为毫米
V
型号 LT-25 PF-1 2 110 2 920 850 3 250 2 550 800 165 1 470
D
H
H
E 2 400 2 870
H:
L:
d
A4
A2
2 620 3 210 900 3 550 3 050 1 000 250 1810
LT-45 PF-I LT-70 DF-1 2930 4030 1 150 4 350 3 620 1 200 300 2 080 1 700 3 300 LT-100 DF-1
3 124 4 240 1 490 4 590 3 820 1420 340 2 160 1 800 3 405 3 450 4 600 1 350 5 055 4 250 1.500 400 2 325 2 200 4050
LT-140 PF-1 LT-160 PF-1 3 600 4 687 1 350 5 250 4 250 1 500 415 2 325 2 200 4 050 LT-180 PF-1
3 940 4817 1 540 5 830 5 000 1 800 490 2 300 2 200 4 640
LT-210 DF-1 4288 5 000 1 700 6 200 5 300 1 800 510 2 190 2 550 4 860 LT-260 PF-1 4 540 5 320 1850 6380 5 400 2 100 560 2 550 2 800 4930 LT-300 PF-1
4 606 5 330 1 960 6 150 5 600 2 200 680 2 600 2 550 5 200
表2 铁液罐基本性能参数有效容积
公称容量
安全容量
净空商度 mm
白身质量
满我质量
型号 LT-25 PF-1 LT-45 PF-1 LT-70 DF-1 LT-100 DF-1
m 4.0 7.2 12.0 18.8
t 25 45 70 100
t 25 45 70 100
- 5.4 8.5 13.8 18
320 400 500 438
37 70 100 170
2 JB/T3260—2013
表2（续）净空高度
白身质量
有效容积
满载质量
公称养量
安全容量
型 5 LT-140 PF-1 LT-160 PF-1 LT-180 PF-1 LT-210 DF-1 LT-260 PF-1 LT-300 PF-1
m 24.8 26.0 29.4 34.0 42.2 45.4
+ 140 160 180 210 260 300
mm 754 500 8.30 865 512 790
- 150 175 190 225 270 325
- 25 30 38 48 58 70
I 200 235 275 350 415 452
3.3 型号标记
根据铁液罐罐底的不同型式， 分为平封头底（代号：PF）铁波罐及碟形封头底（代号：DF）铁液
罐。
示例1：公称量为180， 平封头底铁波罐 L T 180 PF
-
醒底型式规格［公称容量，单位为吨（1）］名称（铁液罐）类别（消炼设各）
-
示例2：公称容量为210， 磁形封头底铁液罐
210 DF
V
T
罐底型式规格【公称容量，单位为吨（t）！名称（铁液罐）类别（冶炼设各）
